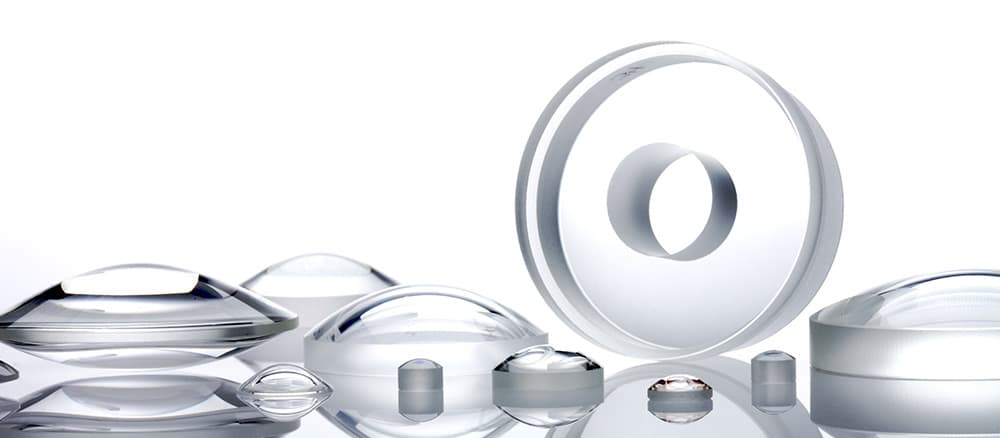

Asphären
Asphären - Beste Abbildungseigenschaften
Im Vergleich zu sphärischen Linsen haben Asphären die deutlich besseren Abbildungseigenschaften. Dies begründet sich in der von der Kugelform abweichenden Oberflächengeometrie. Der sich daraus ergebende wesentliche Vorteil liegt in der Fähigkeit, sphärische Abbildungsfehler, sogenannte Aberrationen, zu korrigieren. Durch den Einsatz einer asphärischen Linse kann die Gesamtanzahl der optischen Elemente in einem optischen System verringert werden. In der Konsequenz ergibt sich ein erheblich kompakterer und gleichzeitig leistungsfähigerer Aufbau als mit einem vergleichbaren System mit sphärischen Linsen.
Der größte Vorteil einer Asphäre ergibt sich aus ihrem sich radial verändernden Krümmungsradius. Diese Eigenschaft ermöglicht, dass Aberrationen, die bei Verwendung von sphärischen Linsen entstehen, korrigiert werden können. Näheres zur Vermeidung von Aberrationen, den Vorzügen und Anwendungsfeldern asphärischer Linsen erfahren.
Basierend auf einer einzigartigen Technologie fertigt asphericon Asphären mit einer Oberflächenformabweichung (RMSi) von bis zu 0,01 µm. Gemeinsam mit unseren Kunden entwickeln und produzieren wir passende Lösungen aus einer großen Auswahl optischer Gläser, vom Prototypen bis zur Serie. Greifen Sie auf eine individuelle Custom Lösung zurück oder nutzen Sie die innovative Vielfalt unserer lagerhaltigen a|Aspheres der Produktlinie StockOptics. Letztere sind mit Oberflächenabweichungen von RMSi ≤ 0,5 µm und RMSi < 0,3 µm in unserem Onlineshop erhältlich. Aufgrund präziser Fokussiereigenschaften sind alle unsere Asphären für verschiedenste Anwendungen geeignet.
Entdecken Sie unsere umfangreiche Produktpalette individueller und lagerhaltiger:

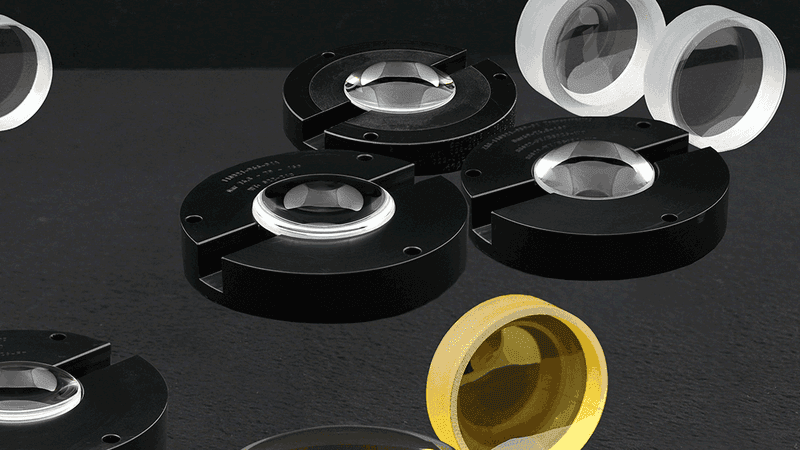

- Asphärischer Optiken (auch mit hochpräzisen Fassungen),
- Baugruppen und
- Optiksysteme
sowie die Serviceleistungen im Bereich optische Beschichtung für die Spektren:

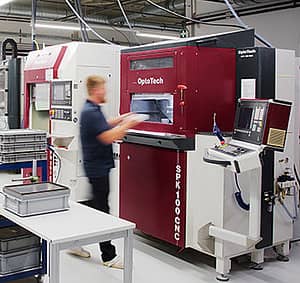

Ob CNC-Bearbeitung, Diamantdrehen oder High-End Finishing bei asphericon erhalten Sie Asphären bester Qualität und höchster Genauigkeit. Dabei achten wir auf optimale Entwicklungs- und Fertigungszeiten und behalten stets Ihre Kosten im Blick.
Standard-Qualität | Präzisions-Qualität | High-End-Finishing | Diamond-Turning | |
|---|---|---|---|---|
| Durchmesser | 8-300 mm | 4-250 mm | 6-300 mm | 1-420 mm |
| Mittendicke | 2-60 mm | 2-60 mm | < 60 | ab 0,5 mm |
| RMSi Unregelmäßigkeit | 0,75-0,3 µm | 0,09 µm | < 0,015 µm | 20 nm |

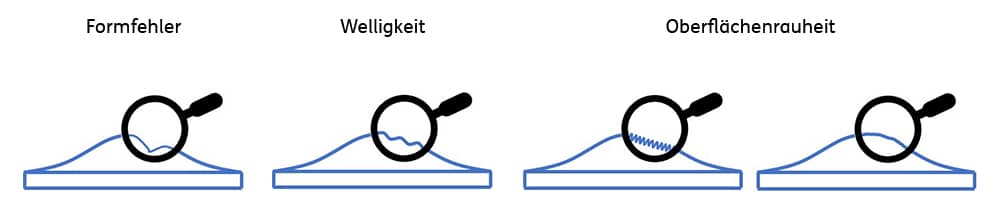

| Oberflächenrauheit | 3 nm | 1,5 nm | 0,5 nm | 1 nm |
| Oberflächenunvollkommenheit (Scratch/Dig) | 60 - 40 | 40 - 20 | 10 - 5 für Ø <2"; 20 - 10 für Ø >2" | |
| Vollflächige interferometrische Messung | optional | optional | garantiert | garantiert |
| Beschichtung | kundenspezifisch | |||
| Material | kundenspezifisch (fast alle Arten von Glas, Germanium, Silizium, IR-Linsen, Zerodur, ...) | |||
| Fassung | kundenspezifisch | |||
| RoHS & REACH Konformität | zertifiziert | |||
asphericon fertigt gemäß der RoHS und REACH Verordnungen und garantiert dies auch mit entsprechenden Zertifikaten.
Alles über die Asphäre finden Sie in unserem Optikposter “Utilizing Aspheres”. Gerne schicken wir Ihnen ein Exemplar kostenlos zu
Vergleich
| Kundenspezifische Asphären* | Lagerhaltige Asphären | |
|---|---|---|
| Durchmesser | 1-420 mm | 10 - 100 mm |
| Durchmesser Toleranz | +/- 0,03 mm | +/- 0,05 mm |
| RMS Unregelmäßigkeit (RMSi) | 20 nm | ≤ 300 nm |
| Surface Imperfections (Scratch/Dig) | 20-10 | 20-20 |
| Beschichtung | kundenspezifisch | 4 Standard-Beschichtungen |
| Laserzerstörschwelle | kundenspezifisch | 12 J/cm², 100 Hz, 6 ns, 532 nm** |
| Vermessung (optional) | vollflächig interferometrisch | vollflächig interferometrisch |
| Lieferzeit | ab ca. 3-4 Wochen | ab 1 Tag |
| Download Datenblatt | Download Datenblatt |
*Best-fit-Angaben | **100 Hz, 6ns, 532 nm
Custom Asphären
Asphericon fertigt für Sie asphärische Optiken mit Durchmessern von 1 mm bis 420 mm und mit einer Rauheit bis zu 0,5 Rq. Unser erfahrenes Team entwickelt mit Ihnen gemeinsam auf Sie angepasste Optikdesigns und fertigt Asphären mit der benötigten Spezifikation. Sehr gerne realisieren wir für Sie die passende asphärische Lösung. Wir freuen uns auf Ihre Anfrage.
StockOptics Asphären
Sie benötigen asphärische Linsen mit kurzen Lieferzeiten und sehr guten optischen Eigenschaften?
In unserem Webshop finden Sie präzisionspolierte Asphären (High-NA, Low-NA, UV-Quarzglas) mit Durchmessern von 10 mm bis 100 mm. Profitieren Sie von einer exzellenten Oberflächenqualität (RMSi bis zu < 0,3 µm), auswählbaren Standardbeschichtungen und einer Lieferung direkt ab Lager.
Präzisionspolierte Asphären mit kurzen Lieferzeiten.
Darüber hinaus fertigt asphericon hochpräzise Axicons, asphärische Zylinder, Spiegel und Reflektoren, sowie gefasste Optiken, Beam Expander, Strahlformer, optomechanische Komponenten und individuelle optische Systeme.
