Asférická optika

Přizpůsobitelná optika pro nejlepší zobrazovací schopnosti.

Zakázkové nebo skladové zásoby - asféry od firmy asphericon

Asférické čočky mají daleko lepší zobrazovací vlastnosti než sférické čočky díky geometrii povrchu, která se odlišuje od koule. Hlavní výhodou je možnost korekce sférické aberace. Celkový počet optických prvků v optické soustavě lze snížit použitím asférické čočky. To umožňuje výrazně kompaktnější a účinnější sestavu, než je tomu u srovnatelné soustavy se sférickými čočkami.

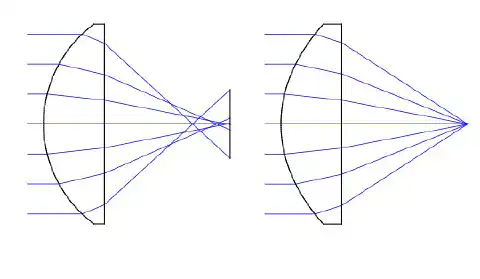

Correction of aberrations
Korekce aberací

Na základě jedinečné technologie je asphericon schopen vyrábět asférickou optiku s odchylkou tvaru povrchu (RMSi) až 0,01 µm. Ve spolupráci s našimi zákazníky vyvíjíme a vyrábíme vhodná řešení pro velkou škálu optických čoček - od prototypu až po sérii. Vyberte si individuální řešení na míru nebo využijte inovativní rozmanitost našich skladových asférických čoček z produktové řady StockOptics. a|Aspheres jsou k dispozici v našem internetovém obchodě s odchylkami tvaru povrchu RMSi ≤ 0,5 μm a RMSi <0,3 μm. Díky přesným zaostřovacím vlastnostem jsou všechny optické prvky a komponenty z asphericonu vhodné pro širokou škálu aplikací.

Objevte naši širokou nabídku individuálních a skladových produktů:

Asférická optika (také s vysoce přesnými objímkami)
Sestavy a
Optické systémy

stejně jako naše služby v oblasti optických tenkých vrstev pro spektra:

Shoda s prohlášeními RoHS a REACH

asphericon vyrábí v souladu s předpisy RoHS a REACH, což je zaručeno příslušnými certifikáty.

📎 Stáhnout prohlášení RoHS

📎 Stáhnout prohlášení REACH

Hledáte optiku na míru?

Asféry na zakázku

Hledáte řešení na míru? Objevte naše asféry na míru s nepřekonatelnou kvalitou povrchu a následujícími specifikacemi:

Asférická optika pro UV/VIS/IR spektrální rozsah
Individuální optický design pro všechny typy aplikací
Kvalita na difrakčním limitu, Strehl ratio až do 0.99
Vynikající kvalita povrchu s hodnotami drsnosti pouhých 5 Å
Špičkové optické tenké vrstvy

Making it possible - Certifikovaný proces a kvalita

Od výroby prototypů a malých sérií až po malé a velké série: asphericon přesvědčí přesností, která překonává standardy. Od roku 2008 splňuje přísné požadavky normy ISO 9001 na vysokou kvalitu pracovních procesů.

Unikátní technologie - nejvyšší kvalita, flexibilita a efektivita

Přesvědčte se nejen o výrobních technologiích společnosti asphericon, ale také o jejích jedinečných procesech High-End-Finishing, mimořádně přesných měřicích schopnostech a technologiích vysoce kvalitních tenkých vrstev.

Vše od jednoho výrobce - konzultace a podpora

Od analýzy a koncepce až po konečnou realizaci a specifikaci: asphericon vyvine nejlepší možný optický design na základě vašich požadavků a věnuje zvláštní pozornost rychlosti vývoje a výroby - přičemž vždy sleduje nákladovost pro naše zákazníky.

Technická data zakázkových asfér*

	Standard-Quality	Precision-Quality	High-End-Finishing	Diamond-Turning
Průměr	8-300 mm	4-250 mm	6-300 mm	1-420 mm
Centrální tloušťka	2-60 mm	2-60 mm	< 60	od 0,5 mm
RMS_i iregularita	0,75-0,3 µm	0,09 µm	< 0,015 µm	20 nm
Drsnost povrchu	3 nm	1,5 nm	0,5 nm	1 nm
Povrchové vady (Scratch/Dig)	60 - 40	40 - 20	10 - 5 for Ø <2"; 20 - 10 for Ø >2"
Celoplošné interferometrické měření	volitelné	volitelné	garantované	garantované
Tenké vrstvy		na přání zákazníka
Materiál		na přání zákazníka**
Upevnění		na přání zákazníka
Shoda s RoHS a REACH		certifikované

* Nejlepší specifikace | ** téměř všechny druhy skla, křemík, germanium, křemík, IR čočky, zerodur

📎 Data sheet výrobních možností ke stažení

Obraťte se na náš tým

Obraťte se na náš tým

Sales Team

Telefon:
+420 488 100 300
E-Mail:
sales@asphericon.cz

StockOptics Asféry

Vybrat můžete mezi asphericon a|High-NA, a|Low-NA a a|UV-grade fused silica a až tři různé úrovně kvality (Precision, Ultra a BeamTuning). Díky CNC leštění a broušení splňují tyto asférické čočky nejvyšší nároky na výrobní kvalitu a toleranci:

Přesné leštěné asféry (a|High-NA z S-LAH64, a|Low-NA z N-BK7 a a|FusedSilica z taveného oxidu křemičitého)
Úrovně kvality: Precision (RMS_i < 0,5 µm, wavefront RMS až < 235), Ultra (RMS_i až < 0,1 µm; wavefront RMS až < 51) a BeamTuning (RMS_i < 0,02 µm; wavefront RMS < 10).
CNC broušení a leštění pro vynikající mikrodrsnost povrchu
Materiály: S-LAH64, N-BK7, FusedSilica
Průměr: 10 mm až 100 mm
K dispozici s vysoce kvalitními tenkými vrstvami
Krátká dodací doba
Soubory s optickým designem a výkresy dostupné ve formátech (Zemax, CodeV, OSLO, VirtuelLab^TM, Step)

Krátká dodací lhůta - Skladové zásoby

Výhody přesných asfér v kombinaci s cenovými výhodami sériové výroby: Asféry StockOptics lze objednat přímo ze skladu prostřednictvím internetového obchodu. Využijte rychlou dostupnost a krátké dodací lhůty.

K dispozici i s mechanikou pro uchycení -

K dispozici jsou také dokonale seřízené vybrané a|Asféry (průměr 12,5 mm až 25,4 mm) s vysoce přesným uchycením a decentrací < 10 µm. Objímky označené specifikacemi čočky umožňují nekomplikované použití v široké škále aplikací.

Standardní a zakázkové tenké vrstvy - Personalizované služby a podpora

Zvyšte účinnost svých optických komponentů pomocí vysoce kvalitních tenkých vrstev. asphericon vyrábí optické tenké vrstvy ve spektrálním rozsahu od UV (190 nm) po blízkou infračervenou oblast (5 µm) s odpovídajícími dodacími lhůtami a spolehlivým servisem.

Požádat o cenovou nabídku

Nemontovaná optika

RMSi [nm]Diameter [mm]EFL [mm]NAλDesign [nm]MaterialCoating

Product Code	RMSi [nm]	Wavefront RMS [nm]	Diameter [mm]	EFL [mm]	NA	f/d	WD [mm]	λDesign [nm]	Material	Scratch-Dig	Coating	Price uncoated	Price coated
AHL10-08-P-U	500	390	10	8	0.55	0.80	6.0	780	S-LAH64	60-40	A / B / C	161.00	189.00	Citace
AHL12-10-P-U	500	390	12.5	10	0.55	0.80	7.6	780	S-LAH64	60-40	A / B / C	188.00	215.00	Citace
AHL15-12-P-U	500	390	15	12	0.55	0.80	9.0	780	S-LAH64	60-40	A / B / C	202.00	230.00	Citace
AHL18-15-P-U	500	390	18	15	0.53	0.83	11.5	780	S-LAH64	60-40	A / B / C	215.00	253.00	Citace
AHL20-18-P-U	500	390	20	18	0.49	0.90	14.0	780	S-LAH64	60-40	A / B / C	230.00	264.00	Citace
AHL25-20-P-U	500	390	25	20	0.54	0.80	15.7	780	S-LAH64	60-40	A / B / C	242.00	277.00	Citace
AHL30-26-P-U	500	390	30	26	0.52	0.87	20.6	780	S-LAH64	60-40	A / B / C	310.00	355.00	Citace
AHL45-32-P-U	500	390	45	32	0.61	0.71	24.2	780	S-LAH64	60-40	A / B / C	404.00	505.00	Citace
AHL50-40-P-U	500	390	50	40	0.55	0.80	31.3	780	S-LAH64	60-40	A / B / C	432.00	553.00	Citace
AHL10-08-U-U	100	78	10	8	0.55	0.80	6.0	780	S-LAH64	60-40	A / B / C	323.00	375.00	Citace
AHL12-10-U-U	100	78	12.5	10	0.55	0.80	7.6	780	S-LAH64	60-40	A / B / C	376.00	429.00	Citace
AHL15-12-U-U	100	78	15	12	0.55	0.80	9.0	780	S-LAH64	60-40	A / B / C	403.00	458.00	Citace
AHL18-15-U-U	100	78	18	15	0.53	0.83	11.5	780	S-LAH64	60-40	A / B / C	431.00	506.00	Citace
AHL20-18-U-U	100	78	20	18	0.49	0.90	14.0	780	S-LAH64	60-40	A / B / C	457.00	528.00	Citace
AHL25-20-U-U	100	78	25	20	0.54	0.80	15.7	780	S-LAH64	60-40	A / B / C	485.00	556.00	Citace
AHL30-26-U-U	100	78	30	26	0.52	0.87	20.6	780	S-LAH64	60-40	A / B / C	619.00	712.00	Citace
AHL45-32-U-U	100	78	45	32	0.61	0.71	24.2	780	S-LAH64	60-40	A / B / C	810.00	1009.00	Citace
AHL50-40-U-U	100	78	50	40	0.55	0.80	31.3	780	S-LAH64	60-40	A / B / C	864.00	1009.00	Citace
ALL12-25-P-U	500	255	12.5	25	0.25	2.0	22.4	780	N-BK7	60-40	A / B / C	188.00	215.00	Citace
ALL25-50-P-U	500	255	25	50	0.23	2.0	46.0	780	N-BK7	60-40	A / B / C	242.00	277.00	Citace
ALL50-100-P-U	500	255	50	100	0.24	2.0	93.4	780	N-BK7	60-40	A / B / C	432.00	570.00	Citace
ALL75-60-P-U	500	255	75	60	0.62	0.8	36.5	780	N-BK7	60-40	A / B / C	737.00	952.00	Citace
ALL75-150-P-U	500	255	75	150	0.23	2.0	140.1	780	N-BK7	60-40	A / B / C	737.00	952.00	Citace
ALL100-100-P-U	500	255	100	100	0.48	1.0	76.2	780	N-BK7	60-40	A / B / C	1056.00	1443.00	Citace
ALL100-200-P-U	500	255	100	200	0.23	2.0	187.4	780	N-BK7	60-40	A / B / C	1056.00	1443.00	Citace
ALL12-25-U-U	100	51	12.5	25	0.25	2.0	22.4	780	N-BK7	60-40	A / B / C	376.00	429.00	Citace
ALL25-50-U-U	100	51	25	50	0.23	2.0	46.0	780	N-BK7	60-40	A / B / C	485.00	556.00	Citace
ALL50-100-U-U	100	51	50	100	0.24	2.0	93.4	780	N-BK7	60-40	A / B / C	864.00	1141.00	Citace
AFL12-10-P-U	500	235	12.5	10	0.58	0.833	5.7	355	Fused Silica	20-20	A / B / C / X / Y / K / L / M	398.00	447.00	Citace
AFL12-15-P-U	500	235	12.5	15	0.39	1.2	12.3	285	Fused Silica	20-20	A / B / C / X / Y / K / L / M	365.00	417.00	Citace
AFL12-20-P-U	500	235	12.5	20	0.29	1.6	17.3	285	Fused Silica	20-20	A / B / C / X / Y / K / L / M	365.00	417.00	Citace
AFL25-17-P-U	500	235	25	17.5	0.64	0.7	10.0	355	Fused Silica	20-20	A / B / C / X / Y / K / L / M	594.00	666.00	Citace
AFL25-20-P-U	500	235	25	20	0.56	0.8	12.6	355	Fused Silica	20-20	A / B / C / X / Y / K / L / M	569.00	654.00	Citace
AFL25-25-P-U	500	235	25	25	0.48	1.0	17.0	285	Fused Silica	20-20	A / B / C / X / Y / K / L / M	544.00	629.00	Citace
AFL25-30-P-U	500	235	25	30	0.39	1.2	23.3	285	Fused Silica	20-20	A / B / C / X / Y / K / L / M	452.00	525.00	Citace
AFL25-40-P-U	500	235	25	40	0.29	1.6	34.6	285	Fused Silica	20-20	A / B / C / X / Y / K / L / M	452.00	525.00	Citace
AFL25-50-P-U	500	235	25	50	0.23	2.0	45.1	355	Fused Silica	20-20	A / B / C / X / Y / K / L / M	452.00	525.00	Citace
AFL25-75-P-U	500	235	25	75	0.15	3.0	70.9	355	Fused Silica	20-20	A / B / C / X / Y / K / L / M	452.00	525.00	Citace
AFL25-100-P-U	500	235	25	100	0.11	4.0	96.3	355	Fused Silica	20-20	A / B / C / X / Y / K / L / M	452.00	525.00	Citace
AFL50-40-P-U	500	235	50	40	0.56	0.8	25.2	355	Fused Silica	20-20	A / B / C / X / Y / K / L / M	880.00	978.00	Citace
AFL50-50-P-U	500	235	50	50	0.48	1.0	37.0	355	Fused Silica	20-20	A / B / C / X / Y / K / L / M	855.00	955.00	Citace
AFL50-60-P-U	500	235	50	60	0.39	1.2	48.3	285	Fused Silica	20-20	A / B / C / X / Y / K / L / M	855.00	955.00	Citace
AFL50-80-P-U	500	235	50	80	0.29	1.6	70.6	285	Fused Silica	20-20	A / B / C / X / Y / K / L / M	855.00	955.00	Citace
AFL50-100-P-U	500	235	50	100	0.25	2.0	91.5	355	Fused Silica	20-20	A / B / C / X / Y / K / L / M	794.00	918.00	Citace
AFL12-10-U-U	300	140	12.5	10	0.58	0.833	5.7	355	Fused Silica	20-20	A / B / C / X / Y / K / L / M	422.00	470.00	Citace
AFL12-15-U-U	300	140	12.5	15	0.39	1.2	12.3	285	Fused Silica	20-20	A / B / C / X / Y / K / L / M	416.00	465.00	Citace
AFL12-20-U-U	300	140	12.5	20	0.29	1.6	17.3	285	Fused Silica	20-20	A / B / C / X / Y / K / L / M	416.00	465.00	Citace
AFL25-17-U-U	300	140	25	17.5	0.64	0.7	10.0	355	Fused Silica	20-20	A / B / C / X / Y / K / L / M	636.00	709.00	Citace
AFL25-20-U-U	300	140	25	20	0.56	0.8	12.6	355	Fused Silica	20-20	A / B / C / X / Y / K / L / M	599.00	709.00	Citace
AFL25-25-U-U	300	140	25	25	0.48	1.0	17.0	285	Fused Silica	20-20	A / B / C / X / Y / K / L / M	575.00	684.00	Citace
AFL25-30-U-U	300	140	25	30	0.39	1.2	23.3	285	Fused Silica	20-20	A / B / C / X / Y / K / L / M	525.00	599.00	Citace
AFL25-40-U-U	300	140	25	40	0.29	1.6	34.6	285	Fused Silica	20-20	A / B / C / X / Y / K / L / M	525.00	599.00	Citace
AFL25-50-U-U	300	140	25	50	0.23	2.0	45.1	355	Fused Silica	20-20	A / B / C / X / Y / K / L / M	525.00	599.00	Citace
AFL25-75-U-U	300	140	25	75	0.15	3.0	70.9	355	Fused Silica	20-20	A / B / C / X / Y / K / L / M	525.00	599.00	Citace
AFL25-100-U-U	300	140	25	100	0.11	4.0	96.3	355	Fused Silica	20-20	A / B / C / X / Y / K / L / M	525.00	599.00	Citace
AFL50-40-U-U	300	140	50	40	0.56	0.8	25.2	355	Fused Silica	20-20	A / B / C / X / Y / K / L / M	930.00	1027.00	Citace
AFL50-50-U-U	300	140	50	50	0.48	1.0	37.0	355	Fused Silica	20-20	A / B / C / X / Y / K / L / M	905.00	1002.00	Citace
AFL50-60-U-U	300	140	50	60	0.39	1.2	48.3	285	Fused Silica	20-20	A / B / C / X / Y / K / L / M	905.00	1002.00	Citace
AFL50-80-U-U	300	140	50	80	0.29	1.6	70.6	285	Fused Silica	20-20	A / B / C / X / Y / K / L / M	905.00	1002.00	Citace
AFL50-100-U-U	300	140	50	100	0.25	2.0	91.5	355	Fused Silica	20-20	A / B / C / X / Y / K / L / M	855.00	1004.00	Citace
AFL25-50-D-U	20	10	25	50	0.23	2.0	45.1	355	Fused Silica	20-20	A / B / C / X / Y / K / L / M	846.00	945.00	Citace
AFL25-75-D-U	20	10	25	75	0.15	3.0	70.9	355	Fused Silica	20-20	A / B / C / X / Y / K / L / M	846.00	945.00	Citace
AFL25-100-D-U	20	10	25	100	0.11	4.0	96.3	355	Fused Silica	20-20	A / B / C / X / Y / K / L / M	846.00	945.00	Citace

Prices are valid per piece and in USD. Sales only to commercial customers. All prices are exclusive of VAT.

Namontovaná optika

RMSi [nm]Diameter [mm]EFL [mm]NAλDesign [nm]MaterialCoating

Product Code	RMSi [nm]	Wavefront RMS [nm]	Diameter [mm]	EFL [mm]	NA	f/d	WD [mm]	λDesign [nm]	Material	Scratch-Dig	Coating	Price uncoated	Price coated
AHM12-10-U-U	100	78	12.5	10	0.55	0.80	7.6	780	S-LAH64	60-40	A / B / C	479.00	528.00	Citace
AHM15-12-U-U	100	78	15	12	0.55	0.80	9.0	780	S-LAH64	60-40	A / B / C	504.00	564.00	Citace
AHM18-15-U-U	100	78	18	15	0.53	0.83	11.5	780	S-LAH64	60-40	A / B / C	534.00	609.00	Citace
AHM20-18-U-U	100	78	20	18	0.49	0.90	14.0	780	S-LAH64	60-40	A / B / C	560.00	628.00	Citace
AHM25-20-U-U	100	78	25	20	0.54	0.80	15.7	780	S-LAH64	60-40	A / B / C	588.00	659.00	Citace
ALM12-25-U-U	100	51	12.5	25	0.25	2.0	22.4	780	N-BK7	60-40	A / B / C	479.00	528.00	Citace
ALM25-50-U-U	100	51	25	50	0.23	2.0	46.0	780	N-BK7	60-40	A / B / C	588.00	659.00	Citace
AFM12-10-U-U	300	140	12.5	10	0.58	0.833	5.7	355	Fused Silica	20-20	A / B / C / X / Y / K / L / M	523.00	571.00	Citace
AFM12-15-U-U	300	140	12.5	15	0.39	1.2	12.3	285	Fused Silica	20-20	A / B / C / X / Y / K / L / M	514.00	562.00	Citace
AFM12-20-U-U	300	140	12.5	20	0.29	1.6	17.3	285	Fused Silica	20-20	A / B / C / X / Y / K / L / M	514.00	562.00	Citace
AFM25-17-U-U	300	140	25	17.5	0.64	0.7	10.0	355	Fused Silica	20-20	A / B / C / X / Y / K / L / M	737.00	847.00	Citace
AFM25-20-U-U	300	140	25	20	0.56	0.8	12.6	355	Fused Silica	20-20	A / B / C / X / Y / K / L / M	706.00	816.00	Citace
AFM25-25-U-U	300	140	25	25	0.48	1.0	17.0	285	Fused Silica	20-20	A / B / C / X / Y / K / L / M	684.00	795.00	Citace
AFM25-30-U-U	300	140	25	30	0.39	1.2	23.3	285	Fused Silica	20-20	A / B / C / X / Y / K / L / M	636.00	709.00	Citace
AFM25-40-U-U	300	140	25	40	0.29	1.6	34.6	285	Fused Silica	20-20	A / B / C / X / Y / K / L / M	636.00	709.00	Citace
AFM25-50-U-U	300	140	25	50	0.23	2.0	45.1	355	Fused Silica	20-20	A / B / C / X / Y / K / L / M	636.00	709.00	Citace
AFM25-75-U-U	300	140	25	75	0.15	3.0	70.9	355	Fused Silica	20-20	A / B / C / X / Y / K / L / M	618.00	709.00	Citace
AFM25-100-U-U	300	140	25	100	0.11	4.0	96.3	355	Fused Silica	20-20	A / B / C / X / Y / K / L / M	636.00	709.00	Citace
AFM25-50-D-U	20	10	25	50	0.23	2.0	45.1	355	Fused Silica	20-20	A / B / C / X / Y / K / L / M	950.00	1058.00	Citace
AFM25-75-D-U	20	10	25	75	0.15	3.0	70.9	355	Fused Silica	20-20	A / B / C / X / Y / K / L / M	950.00	1058.00	Citace
AFM25-100-D-U	20	10	25	100	0.11	4.0	96.3	355	Fused Silica	20-20	A / B / C / X / Y / K / L / M	950.00	1058.00	Citace

Prices are valid per piece and in USD. Sales only to commercial customers. All prices are exclusive of VAT.

Možnosti povrchové úpravy*

AR-Coatings	V-Coatings
A: R_MAX <1.0%, R_AVG ≤0.4%, 400-600 nm, AOI=0°	K: R < 0.25%, 355 nm, AOI=0°
B: R_MAX <1.0%, R_AVG ≤0.4%, 600-1050 nm, AOI=0°	L: R < 0.25%, 532 nm, AOI=0°
C: R_MAX <1.0%, R_AVG ≤0.4%, 1000-1600 nm, AOI=0°	M: R < 0.25%, 1064 nm, AOI=0°
X: R_MAX <1.0%, R_AVG ≤0.4%, 240-380 nm, AOI=0°
Y: R_MAX <1.0%, R_AVG ≤0.4%, 320-450 nm, AOI=0°

* Custom coatings available upon request.

📎 StockOptics Catalog Europe

High-NA

Low-NA

Fused silica

Reference zákazníků

Asféry pro experimentální fúzní reaktor

Nová forma tepelné diagnostiky heliovým svazkem umožňuje měření elektronové teploty a hustoty plazmatu s vysokým rozlišením. Proces čárové spektroskopie se používá pro ASDEX Upgrade, experimentální zařízení pro fúzní reaktory v Max Planck Institute for Plasma Physics.

Asféry pro experimentální fúzní reaktor

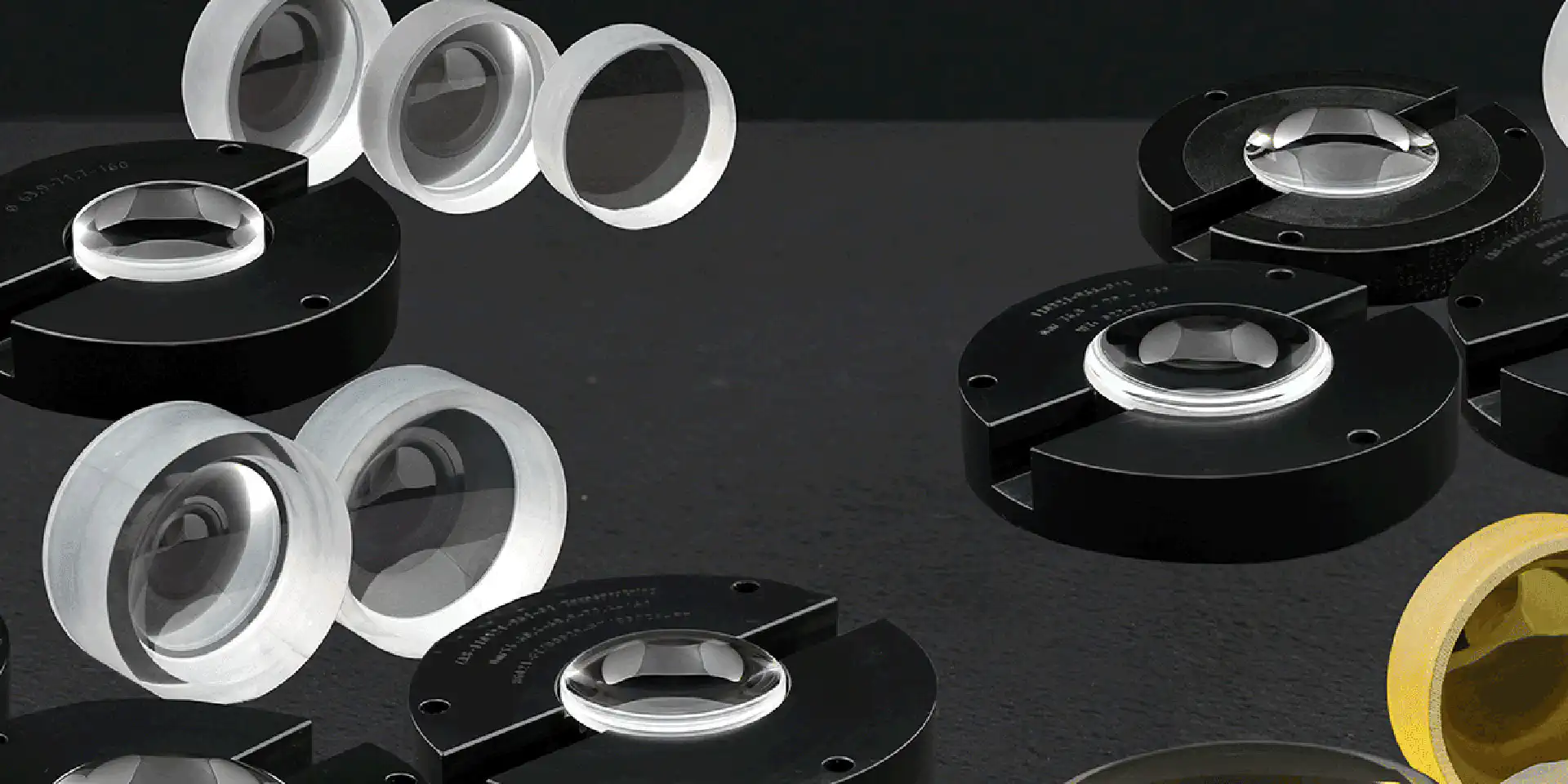

Optika pro Sentinel-4
