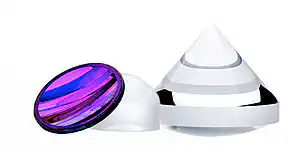

Optické tenké vrstvy

Tenké vrstvy v asférické kvalitě.

Přesné opticé tenké vrstvy

Špičkové optické vrstvy ve spektrálním rozsahu od UV až po blízkou infračervenou oblast pro náročné optické komponenty s přiměřenými dodacími lhůtami a spolehlivým servisem - to jsou optické vrstvy na čočky od společnosti asphericon. Vybaveni nejmodernějšími výrobními a měřicími technologiemi dostupnými na trhu a zkušeným týmem techniků proměníme vaše nápady ve skutečnost. Objevte naše typy optických vrstev.

Technologie optických vrstev u společnosti asphericon

Hledáte optickou vrstvu na míru pro vaši aplikaci? portfolio společnosti asphericon zahrnuje:

  • Dielektrické antireflexní vrstvy,
  • dielektrická zrcadla,
  • kovová zrcadla,
  • Filtrační vrstvy a
  • Rozdělovače paprsků

V závislosti na individuálních vlastnostech materiálu a požadavcích optického systému zvolíme pro váš projekt vhodnou technologii povrchové úpravy. K tomuto účelu lze použít napařování elektronovým paprskem, nanášení pomocí iontového paprsku nebo naprašování.


Hledáte službu nanášení optických vrstev na míru?

Specifikace optické vrstvy


Napařování elektronovým paprskemIontová asistovaná depoziceMagnetronové naprašování
Velikost substrátu (průměr)až do 300 mmaž do 300 mmaž do 250 mm
Spektrální rozsah190 - 5100 nm190 - 5100 nm380 - 5100 nm
Stabilitadobrývelmi dobrýultra odolný
Zbytková reflexeRabs < 0,1% (V-Coating)Rabs < 0,1% (V-Coating)Rabs < 0,1% (V-Coating)
Funkce-použití zdroje plazmytechnologie naprašování
AplikaceARARBB, HRARSBB, HR, Filtry
Fast-Lane Service (24/48h)volitelnývolitelnývolitelný

Přečtěte si více o optických vrstvách v našem blogu.

Celé spektrum optických vrstev

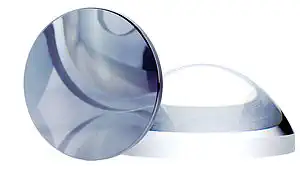

Dielektrická antireflexní vrstva


Pokud se v laserové aplikaci odráží příliš mnoho světla, snižuje se výkon a může dojít k poškození způsobenému laserem. Pro zvýšení propustnosti systému a snížení odrazů mohou být optické povrchy upraveny antireflexními vrstvami. Pro maximální přenos optiky jsou nezbytné vrstvy minimalizující odraz, označované také jako antireflexní vrstvy. V závislosti na požadované aplikaci nabízíme jednovrstvé vrstvy, širokopásmové vrstvy a vrstvy pro minimalizaci odrazu specifické pro laserové aplikace. V závislosti na typu skla je možné minimalizovat odraz na <0,1 %.

Spektrální křivky našich vrstev ke stažení:

📎 Single Layer Coating (ARES)
📎 Double Layer Coating (ARDS)
📎 Multiple Coatings (ARDD)
📎 Broadband Coating (ARBB)
📎 Super Broadband Coating (ARSBB)



Dielektrická zrcadla


Dielektrické vrstvy (nazývané také tenkovrstvé nebo interferenční vrstvy) se skládají z tenkých vrstev průhledných dielektrických materiálů. Dielektrické vrstvy mohou vytvářet optickou interferenci mezi odraženými nebo prošlými dílčími paprsky dopadajícího světla. To umožňuje téměř libovolné nastavení propustnosti a odrazu světla. Pomocí dielektrických vrstev lze pro různé rozsahy vlnových délek vyrobit optické zrcadlové povlaky bez absorpce a s minimalizovaným napětím, optimalizované pro různé úhly dopadu s odrazem větším než 99 %.

Zrcadla mohou být specializovaná pro jednu vlnovou délku (Single High Reflection, SHR), dvě vlnové délky (Double High Reflection, DHR) a pro široký spektrální rozsah (Broadband High Reflection, BBHR). Naše vysoce výkonné vrstvy jsou optimalizovány pro vysoce výkonné laserové aplikace.


Spektrální křivky našich vrstev ke stažení:

📎 Single High Reflection (SHR) | Broadband High Reflection (BBHR)




Metalická zrcadla

Kovová zrcadla poskytují konstantní úroveň odrazu ve velmi širokém rozsahu vlnových délek a jsou velmi účinná při odrážení světelných paprsků. Povrchy jsou na bázi kovů (např. Al, Ag nebo Au). Kovová zrcadla lze chránit a zvýšit jejich odrazivost přidáním dielektrických vrstev.


Spektrální křivky našich vrstev ke stažení:

📎 Silver mirror (AGM)
📎 Gold mirror (AUM)
📎 Aluminium mirror (ALM)
📎 High-Reflection Aluminium Mirror (ALENHM)



Filtrační vrstvy


Pro mnoho aplikací lze různá vlnová pásma oddělit pomocí filtračních povlaků. Nabízíme filtry s krátkou a dlouhou propustí na bázi dielektrických vrstev. Krátkopropustné filtry propouštějí krátké vlnové délky, zatímco dlouhé vlnové délky jsou odráženy. Naproti tomu dlouhoprůchodové filtry propouštějí dlouhé vlnové délky a odrážejí krátké vlnové délky.

Spektrální křivky našich vrstev ke stažení:

📎 Short-pass Filter (KPF)
📎 Long-pass Filter (LPF)




Dělič svazku

Vrstvy děliče svazku rozdělují přicházející světlo na procházející a odraženou část. Na základě tepelně velmi stabilních dielektrických vrstev realizujeme požadované poměry rozdělení podle přání zákazníka, obvykle 50 % / 50 % (R/T) nebo 30 % / 70 % (R/T).


Spektrální křivky našich vrstev ke stažení:

📎 Beam Splitter (BS)



Hledáte optické vrstvy na míru?

Optické vrstvy pro UV, VIS a IR záření
