Acylindry

Přesné leštěné asférické cylindry.

Asférické cylindrické čočky - přesnost na nejvyšší úrovni

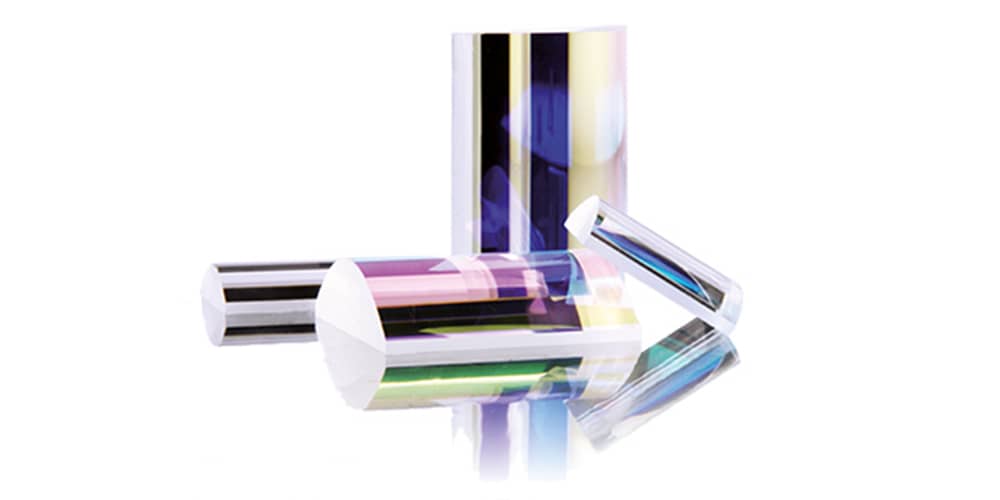

Acylindry, známé také jako asférické cylindry, označují čočky ve tvaru válce, jejichž průřez se liší od kruhového tvaru. V praxi se používají plankonkávní a plankonvexní acylindry, stejně tak jako acylindry se sférickou nebo asférickou druhou stranou čočky. Asférická cylindrická čočka na rozdíl od klasické čočky nesoustřeďuje dopadající světlo do jednoho ohniska, ale podél ohniskové přímky bez vlivu sférické aberace.

Výhody acylindrů

  • Minimalizace aberací
  • Zvýšení účinnosti
  • Snížení celkového počtu optických součástí
  • Snížení hmotnosti optických systémů

Princip fungování a oblasti použití acylindrů


Cylindrické čočky umožňují vytvořit ohniskovou přímku. Kombinací s druhým cylindrem se vytvoří eliptický paprsek. Poměr protažení je určen ohniskovými vzdálenostmi obou prvků. Zobrazený systém na obrázku představuje cylindrický dalekohled.

Acylindry se používají například v osvětlovací technice, jako je anamorfní technika, v geodetické oblasti, např. pro měření kolejnic v železniční dopravě, pro kontrolu při výrobě desek s plošnými spoji a pro třídění odpadu (separace různých plastů). Acylindr se používá také v měřicích zařízeních, ve spektroskopii, v laserových skenerech a při označování v lékařské technice. Sestava se dvěma zkříženými acylindry například umožňuje kompenzovat asymetrické výstupy z laserových diod a vytváří kruhový paprsek. Další oblasti použití.


Shoda s prohlášeními RoHS a REACH

asphericon vyrábí v souladu s předpisy RoHS a REACH, což je zaručeno příslušnými certifikáty.

📎 Stáhnout prohlášení RoHS

📎 Stáhnout prohlášení REACH


Hledáte individuální acylindry?

Zakázkový acylindr

Na základě speciálně vyvinutých CNC procesů broušení a leštění vyrábí asphericon acylindry s odchylkou tvaru povrchu (RMSi) ≤ 0,5 µm. Společně s našimi zákazníky navrhujeme a vyrábíme vhodné asférické cylindry pro jejich aplikace z velkého výběru optických skel, a to od prototypů až po sériovou výrobu. Těžit můžete také z následujících předností:

  • Acylindry podle požadavků zákazníka
  • K dispozici v různých tvarech: plankonvexní, plankonkávní, bikonvexní, bikonkávní
  • Obvodový tvar může být definován uživatelem
  • Vynikající kvalita povrchu s hodnotami drsnosti pouhých 5 Å
  • High-end tenké vrsty

Superior surface quality Superior surface quality - Slightest shape deviations
asphericon manufactures acylinders with a surface form deviation (RMSi) of ≤ 0.5 µm (Ideal line-focus without spherical aberration).
High-quality coatings High-quality coatings - Precision that exceeds standards
For a maximum optical radiation output, we offer the possibility of refining acylinders with high-quality coatings. From anti-reflection to metallic layers and wavelength-specific filter coatings, we coat in-house with reasonable delivery times.
All from a single source All from a single source - Complementary Services
Zum zuverlässigen Service von asphericon gehört neben hochwertigen Beschichtungen auch die Vermessung, Fassung und Charakterisierung von Azylindern für ein Maximum an Effektivität und Langlebigkeit Ihrer Optiken.

Specifikace zakázkového acylindru

Zakázkové Acylindry*
Průměr do rozměru 200x96mm
RMS iregularita (RMSi) 20 nm
Povrchové vady (Scratch/Dig) 20-10
Tenké vrstvy Specifikace zákazníka
Prah poškození laserem Specifikace zákazníka
Měření (volitelné) Interferometrické měření celého povrchu
Doba dodání Od 3-4 týdnů
*Nejlepší specifikace

📎 Výrobní možnosti ke stažení


Obraťte se na náš tým
Obraťte se na náš tým
Sales Team

StockOptics Acylindry

Využijte naši atraktivní nabídku asférických válců s odchylkou tvaru povrchu RMSi menší než 0,5 µm. a|Acylindry jsou vyrobeny ze skla s vysokým indexem a lze je použít zejména pro laserové aplikace. Nyní je lze pořídit také s vysoce přesným uchycením. Přesvědčte se o tom následujícími specifikacemi:

  • Vynikající odchylka tvaru povrchu RMSi ≤ 0,5 µm
  • Lineární ohnisko bez sférické aberace
  • K dispozici se 3 standardními tenkými vrstvami nebo tenkými vrstami na míru na vyžádání
  • Krátké dodací lhůty
  • Soulad s RoHS

Dodávka skladových výrobků Dodávka skladových výrobků - Rychlá dostupnost a krátké dodací lhůty
Výhody přesné výroby acylindru v kombinaci s cenovými výhodami sériové výroby: Acylindr z řady StockOptics lze snadno objednat přímo ze skladu prostřednictvím našeho internetového obchodu.
High-end tenké vrstvy High-end tenké vrstvy - Standardizované nebo individuální
asférické optické tenké vrstvy vyráběné ve spektrálním rozsahu od UV až po blízkou infračervenou oblast, od antireflexních vrstev až po filtrační vrstvy specifické pro vlnovou délku, které vyhoví vašim individuálním požadavkům.
Optický design Optický design - Ke stažení zdarma
Pro všechny a|Acylinder nabízíme výběr souborů optického designu (CodeV atd.) ke stažení zdarma. Naplánujte si individuální setup a přesvědčte se o mnoha možnostech použití našeho a|Acylinderu.

Request a quote



Coating options*

AR-Coatings
A: RMAX <1.0%, RAVG ≤0.4%, 400-600 nm, AOI=0°
B: RMAX <1.0%, RAVG ≤0.4%, 600-1050 nm, AOI=0°
C: RMAX <1.0%, RAVG ≤0.4%, 1000-1600 nm, AOI=0°
* Custom coatings available upon request.

📎 StockOptics katalog pro Evropu 2023



Acylindr z asphericonu
Se standardizovanými nebo individuálními tenkými vrstvami

Váš požadavek

* Povinná pole
Obraťte se na náš tým
Obraťte se na náš tým
Sales Team
