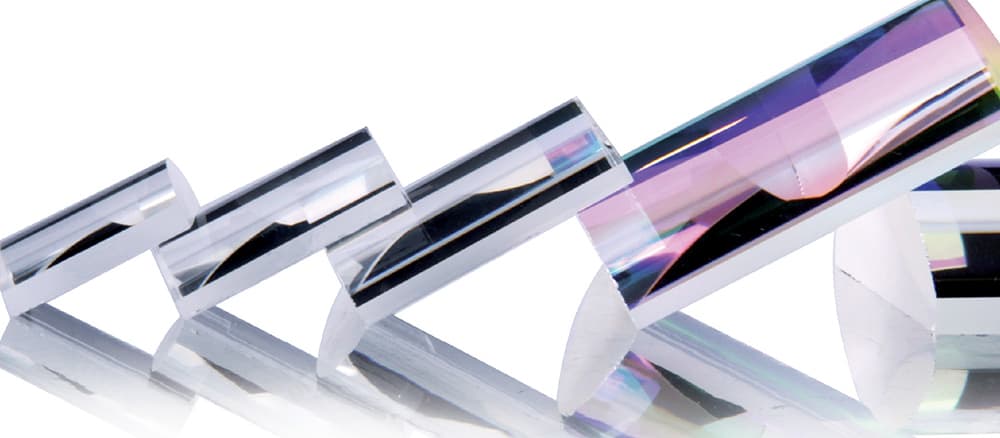

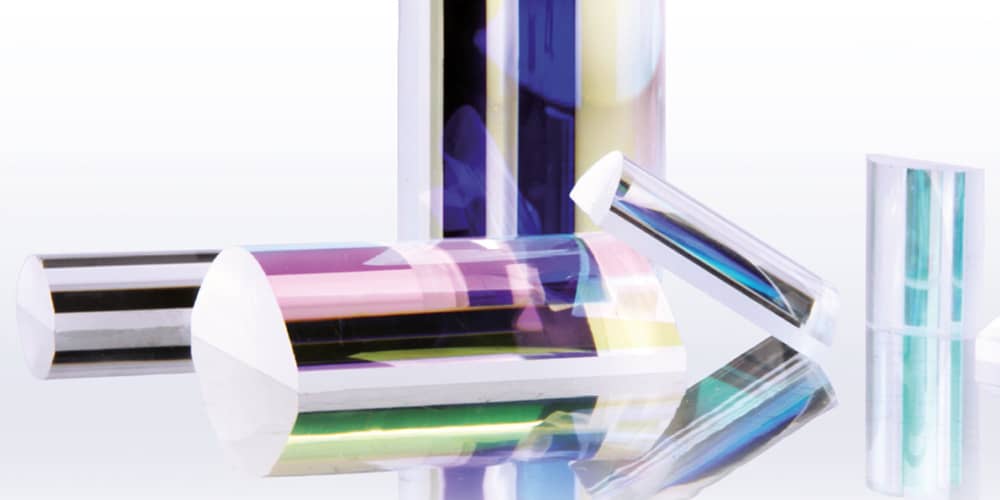

Azylinder
Asphärische Zylinderlinsen - Präzision auf höchstem Niveau
Als Azylinder oder auch asphärische Zylinder werden Linsen mit zylindrischer Oberfläche bezeichnet, deren Querschnitt von der Kreisform abweicht. In der Praxis finden plankonkave und plankonvexe Azylinder genauso Verwendung, wie solche mit sphärischer oder asphärischer Rückseite. Im Gegensatz zu einer Linse bündelt die asphärische Zylinderlinse einfallendes Licht nicht in einem Brennpunkt, sondern entlang einer Fokuslinie ohne die Einflüsse der sphärischen Aberration.
- Minimierung von Abbildungsfehlern
- Effizienzsteigerung
- Reduzierung der Gesamtanzahl optischer Komponenten
- Reduzierung des Gewichts optischer Systeme
Für genauere Spezifikationen stehen Ihnen unsere erfahrenen Experten gerne beratend zur Seite.

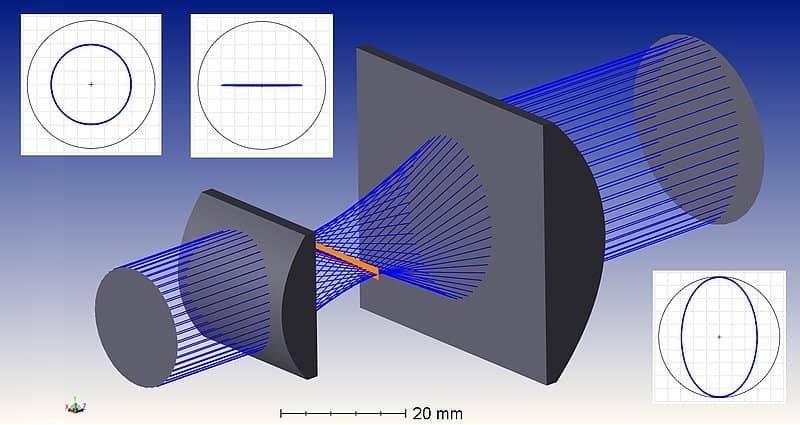

Zylinderoptiken ermöglichen die Erzeugung eines Linienfokus (siehe Abbildung). Durch die Kombination mit einem zweiten Azylinder wird die Formung eines elliptischen Strahls bewirkt. Das Streckungsverhältnis wird durch die Brennweiten der beiden Elemente bestimmt. Das abgebildete System stellt ein Zylinderteleskop dar.
Anwendung finden Azylinder beispielsweise in der Beleuchtungstechnik, wie dem anamorphotischen Verfahren, in der Vermessungstechnologie, z.B. bei der Vermessung von Schienen im Bahnverkehr, zur Inspektion bei der Herstellung von Leiterplatten und zur Müllsortierung (Trennung verschiedener Kunststoffe). Außerdem kommen sie in Messgeräten, in der Spektroskopie, in Laserscannern und bei der Erzeugung von Markiermustern in der Medizintechnik zum Einsatz. Der oben dargestellte Aufbau aus zwei gekreuzten Azylindern ermöglicht über die Schaffung eines kreisförmigen Strahls die Kompensation unsymmetrischer Ausgänge von Laserdioden.
Weitere Anwendungsfelder finden Sie hier.
asphericon fertigt asphärische Zylinderlinsen mittels eigens entwickelter CNC Schleif- und Polierverfahren mit einer Oberflächenformabweichung (RMSi) von ≤ 0,5 µm. Gemeinsam mit unseren Kunden designen und fertigen wir die für sie passenden Zylinderoptiken für ihre Anwendungen aus einer großen Auswahl optischer Gläser, vom Prototypen bis hin zur Serienfertigung. Eine Alternative zum Custom Projekt bietet die Produktlinie der StockOptics Azylinder von asphericon. Hier erhalten Sie eine Auswahl von Zylinderoptiken von 10 mm x 10 mm bis 50 mm x 50 mm direkt ab Lager. Gern informieren wir Sie auch über die Möglichkeiten der optischen Beschichtung Ihrer Zylinderoptiken.
asphericon fertigt gemäß der RoHS und REACH Verordnungen und garantiert dies auch mit entsprechenden Zertifikaten.
Vergleich
| Kundenspezifische Azylinder* | Lagerhaltige Azylinder | |
|---|---|---|
| Durchmesser | bis 200x96 mm | 10x10 - 50x50 mm |
| RMS Unregelmäßigkeit (RMSi) | 20 nm | ≤500 nm |
| Oberflächenunvollkommenheit (Scratch/Dig) | 20 - 10 | 60 - 40 |
| Beschichtung | kundenspezifisch | 4 Standard-Beschichtungen |
| Laserzerstörschwelle | kundenspezifisch | 12 J/cm², 100 Hz, 6 ns, 532 nm** |
| Vermessung (optional) | vollflächig interferometrisch | vollflächig interferometrisch |
| Material | kundenspezifisch (fast jede Art von Glas, Germanium, | S-LAH64 |
| Fassung | kundenspezifisch | verfügbar für ausgewählte Linsen |
| Lieferzeit | ab ca. 3-4 Wochen | ab 1 Tag |
| Download Datenblatt | Webshop |
*Best-fit-Angaben | **100 Hz, 6ns, 532 nm
Custom Azylinder
asphericon fertigt für Sie asphärische Zylinderlinsen nach Ihren spezifischen Vorgaben und Anforderungen. Unser erfahrenes Team entwickelt dabei mit Ihnen gemeinsam auf Sie angepasste Zylinderlinsen in den Formen: planokonvex, planokonkav, bikonvex oder bikonkav. Die äußere Form kann dabei frei definiert sein.
Für genauere Spezifikationen stehen Ihnen unsere erfahrenen Experten gerne beratend zur Seite.
Fertigungsmöglichkeiten
StockOptics Azylinder
Sie benötigen hochwertige Azylinder innerhalb kurzer Zeit? Besuchen Sie unseren Webshop und bestellen Sie präzisionspolierte asphärische Zylinderlinsen bequem online. Hier finden Sie eine attraktive Auswahl an a|Acylindern in verschiedenen Standardgrößen. Profitieren Sie von hochpräzise gefertigten Azylindern (RMSi ≤ 0,5 µm) und einer kurzen Lieferzeit.
StockOptics Katalog Europa 2023
Mehr erfahren Jetzt online bestellen!
Azylinder in herausragender Qualität.
Neben Axicons fertigt asphericon hochpräzise Asphären, Axicons, Spiegel und Reflektoren, individuelle optische Systeme sowie gefasste Optiken, Beam Expander, Strahlformer und optomechanische Komponenten
