非球面镜

具有最佳成像性能的定制光学元件。

个性化产品，来自库存 - 来自艾斯飞睿的非球面镜

由于表面几何形状与球面镜不同，非球面镜的成像性能要好得多，其主要优点是校正[球面像差]的能力 (/cn/blog/280617-improving-focusing-quality-of-spherical-lenses/)。设计师可以通过使用非球面镜来减少光学系统中的光学元件的总数。与具有球面镜的光学系统相比，非球面镜光学系统的设置更加紧凑和高效。

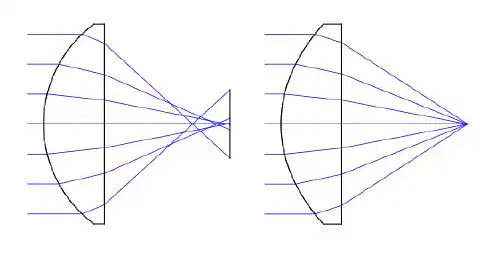

像差校正
像差校正

基于一种独特的技术，艾斯飞睿能够生产表面形状偏差（RMSi）高达0.01µm的非球面光学元件。我们正在与客户合作，为从原型到系列的各种光学透镜开发和生产合适的解决方案。选择个性化定制解决方案，或使用StockOptics产品线中在库的非球面镜。在我们的网上商城StockOptics上可以采购到表面形状偏差RMSi≤0.5μm，RMSi<0.3μm的非球面镜。由于精确的聚焦特性，艾斯飞睿的所有光学元件和组件都适用于各种应用。

了解我们种类繁多的定制和库存产品：

非球面光学（同时提供高精度支架）
组装和
光学系统

以及我们在光谱光学镀膜领域的服务：

符合RoHS & REACH规范要求

艾斯飞睿制造的产品符合RoHS和REACH法规，并有相应的证书保证。

📎 Download RoHS Declaration

📎 Download REACH Declaration

正在寻找定制化的光学产品？

定制的非球面镜

正在寻找自定义解决方案？了解我们定制的具有非凡表面质量和以下规格的非球面镜::

适合紫外/可见光/红外范围的非球面光学
个性化的光学设计适用于各类应用
衍射限制质量，Strehl比率高达0.99
卓越的表面质量，粗糙度值低至5Å
高端光学镀膜

使其成为可能 - 经过认证的流程和质量

从原型构建和小批量到小型和大型系列：asphericon 以其超越标准的精度令人信服。自 2008 年以来，公司满足了 ISO 9001 对高质量工作流程的高要求。

独特技术 - 最高品质、灵活性和经济性

不仅要相信 asphericon 的制造技术，还要相信其独特的高端精加工工艺、超精确的测量能力和高质量的涂层技术。

一切都来自同一个来源 - 建议与支持

从分析和构思到最终实施和表征：asphericon 根据您的要求开发最佳的光学设计，并特别关注最佳的开发和生产时间 - 同时始终关注客户的成本。

定制非球面镜的技术参数*

	标准-质量	高精度-质量	高端-精加工	金刚石-车削
直径	8-300 mm	4-250 mm	6-300 mm	1-420 mm
中心厚度	2-60 mm	2-60 mm	< 60	ab 0,5 mm
RMS_i 不规则度	0,75-0,3 µm	0,09 µm	< 0,015 µm	20 nm
表面粗糙度	3 nm	1,5 nm	0,5 nm	1 nm
表面瑕疵 (Scratch/Dig)	60 - 40	40 - 20	10 - 5 for Ø <2"; 20 - 10 for Ø >2"
全表面干涉测量	可选	可选	确保	确保
镀膜		客户-定制
材料		客户-定制**
安装		客户-定制
符合RoHS & REACH规范		有认证

* 最适合的规格 | ** (几乎所有类型的玻璃，二氧化硅，锗，硅，红外透镜，zerodur)

📎 下载产能数据表

联系我们的团队

联系我们的团队

Jena的销售团队

电话:
+49 (0) 3641 3100 500
电邮:
sales@asphericon.com

网上商城StockOptics上的非球面镜

艾斯飞睿提供a|High NA、a|Low NA和a|UV级熔融石英作为材料生产透镜，质量级别分为三个等级（精密级、超精密级和BeamTuning级）。得益于CNC抛光和研磨工艺，艾斯飞睿出品的非球面镜满足对生产质量和公差的最高要求:

精密抛光的非球面镜（由S-LAH64制成的a|High-NA，由N-BK7制成的a|Low-NA和由熔融石英制成的a|FusedSilica）
质量等级: 精密级 (RMS_i < 0.5 µm, 波前 RMS < 235), 超精密级 (RMS_i < 0.1 µm; 波前 RMS < 51) 以及 BeamTuning (RMS_i < 0.02 µm; 波前 RMS < 10)
CNC研磨和抛光工艺可实现卓越的表面粗糙度
CNC研磨和抛光工艺可实现卓越的表面粗糙度
材料: S-LAH64, N-BK7, 熔融石英
直径: 10 mm 到 100 mm
高品质的 AR型到 V型镀膜
现货交付，交付周期短
可下载光学设计和图纸文件 (Zemax, CodeV, OSLO, VirtuelLab^TM, Step)

现成的送货 - 交货时间短的网上商店

精密制造的非球面镜片的优势与批量生产的成本优势相结合：StockOptics 非球面镜片可以通过网上商店直接从库存订购。受益于快速供货和短交货时间。

可作为安装光学器件使用 - 标有镜头规格

完美对准的精选 a|Aspheres（直径 12.5 毫米至 25.4 毫米）也可提供高精度安装座和 < 10 µm 的偏心。标有镜头规格的安装座可以在各种应用中轻松使用。

标准和个性化涂层 - 个人建议和支持

通过高质量涂层提高光学元件的效率。 asphericon 生产光谱范围从紫外 (190 nm) 到近红外 (5 µm) 的光学镀膜，并提供合理的交货时间和可靠的服务。

网上商城StockOptics上非球面镜的技术参数

	S-LAH64 非球面镜	N-BK7 非球面镜	熔融石英非球面镜
直径	10-50 mm	12,5-100 mm	12,5-50 mm
直径公差	+0/-0,05 mm	+0/-0,05 mm	+0/-0,05 mm
NA	0,49-0,61	0,23-0,61	0.11-0.64
f/d	0,71-0,90	0,8-2,0	0.7-4.0
λ_设计	780 nm	780 nm	285 nm, 355 nm
材料	S-LAH64	N-BK7	Fused Silica
表面形状偏差 RMS_i	≤0,5 µm	≤0,5 µm	bis zu ≤0,02 µm
EFL 公差	≤0,1 %	≤0,1 %	≤0,1 %
表面瑕疵 (Scratch/Dig)	60 - 40	60 - 40	20 - 20
中心厚度公差	± 0,05 mm	± 0,05 mm	± 0,05 mm
