Rozšiřování svazku

Přesné rozšíření laserových svazků.

Jedinečný systém z asférických čoček

Běžné rozšiřovače laserových svazků lze přizpůsobit jen s velkým úsilím, jsou poměrně velké a vhodné pouze pro určitou vlnovou délku. Použití asférické čočky pro rozšíření laserového svazku otevírá zcela nové možnosti. Sférické aberace jsou korigovány a je realizován afokální systém pro velké průměry vstupních svazků. Asférická očka pro rozšíření svazku zmenšuje velikost systému až o 50 % ve srovnání s optickými komponenty, které jsou v současné době na trhu k dispozici. Asférický systém laserového rozšiřovače svazku pokrývá široké spektrum vlnových délek. Konstrukční vlnové délky 355, 532, 632 a 780 až 1064 nm. Inteligentní koncept kompletace šetří časově náročné seřizování a zajišťuje přesnost a flexibilitu. Objevte výhody asférického rozšíření svazku pro vaše aplikace!

Novinka: a|BeamExpander HighPower (HP) Tento nový rozšiřovač svazku nabízí maximální stabilitu pro aplikace s vysokým výkonem laseru díky své robustní povrchové úpravě a vynikající kvalitě povrchu. Nová verze pro vysoký výkon funguje jako rozšiřovač i zmenšovač svazku v rozsahu 500–1600 nm. Je také k dispozici pro vlnovou délku 1550 nm a je kompatibilní se všemi komponenty BeamTuning.


a|BeamExpander


Objevte první asférický a difrakčně limitovaný rozšiřovač svazků na světě. a|BeamExpander je monolitické laserové příslušenství s jedinou asférickou čočkou pro nejvyšší úroveň přesnosti. Zažijte téměř nekonečné možnosti s až 32× zvětšením svazku a optimalizovaným výkonem pro různé konstrukční vlnové délky (355, 532, 632, 780, 1064 nm) - individuálně měřeno a certifikováno. Systém asférického rozšíření svazku pracuje na difrakčním limitu a to jak jako samostatný prvek, tak v kaskádách s až pěti dalšími prvky. K dispozici jsou tři úrovně zvětšení (1,5, 1,75, 2,0), kterými lze dosáhnout až 32násobného rozšíření.

Specifikace

  • K dispozici v pěti vlnových délkách [355 nm / 532 nm / 632 nm / 780 nm / 1064 nm]
  • Maximální vstupní apertura 10,6 - 14,7 mm, maximální výstupní apertura 22,5 mm
  • K dispozici se zvětšením 1,5 | 1,75 | 2,0
  • Možnost kombinace až pěti expandérů pro až 32násobné rozšíření svazku
  • Zcela na difrakčím limitu – individuálně změřeno a zaručeno originálním certifikátem
  • Práh poškození laserem (tenká vrstva): 12 J/cm², 100 Hz, 6 ns, 532 nm

Technické parametry [mm]

a|BeamExpander
a|BeamExpander UV

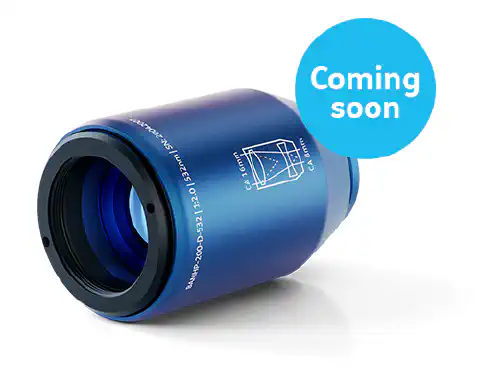

Rozšiřovač svazku pro vysoké laserové výkony

a|BeamExpander HighPower

Zažijte precizní rozšiřování svazku s výjimečnou odolností. Rozšiřovač svazku a|BeamExpander HighPower (HP) je navržen pro laserové aplikace s vysokým výkonem a má robustní povlaky, které minimalizují náchylnost k poškození a zajišťují dlouhodobou stabilitu. Vynikající optická kvalita povrchu a vysoké standardy čistoty umožňují optimální výkon i v náročném prostředí. Dostupný ve čtyřech zvětšeních a pěti určených vlnových délkách – nyní včetně 1550 nm – poskytuje a|BeamExpander HP vynikající výsledky v rozsahu 500–1600 nm jako rozšiřovač i zmenšovač a je plně kompatibilní se všemi prvky BeamTuning.

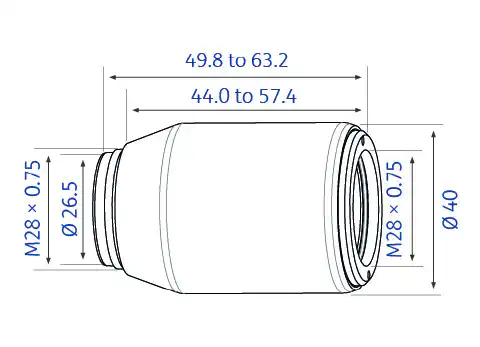

Specifikace a technické rozměry [mm]

  • Široký spektrální rozsah: 500 nm až 1600 nm
  • Dostupné zvětšení: 1,25 | 1,5 | 1,75 | 2,0
  • Optimalizováno pro vlnové délky 532 nm, 632 nm, 780 nm, 1064 nm a 1550 nm díky robustním tenkým vrstvám (nejlepší výkon při návrhové vlnové délce)
  • Kompaktní konstrukce s minimální délkou systému
  • Plná kompatibilita se všemi prvky BeamTuning
  • Funguje jako rozšiřovač i zmenšovač svazku
  • Optimalizováno pro vstupní svazky až 8 mm a výstupní svazky od 10 do 16 mm
  • Volná apertura až 27 mm pro maximální flexibilitu

Flexibilita

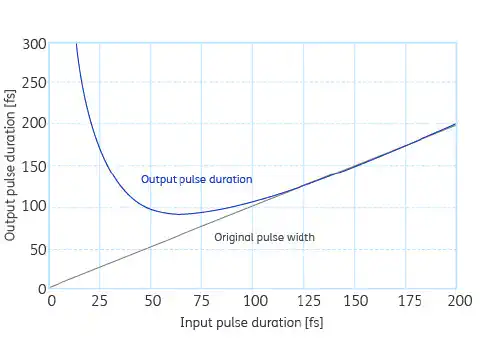

a|BeamExpander HP lze flexibilně použít v rozsahu vlnových délek 500–1600 nm pro aplikace s ultrakrátkými pulzy. Je třeba vzít v úvahu efekt rozšíření pulzu. Graf vpravo ukazuje, jak se vstupní pulz mění při průchodu optickým prvkem, jako je a|BeamExpander HP. Pro detailní informace o očekávaném rozšíření pulzu nás kontaktujte.

a|BeamExpander HighPower Flexibility
Pulse broadening effect

Výkon

a|BeamExpander HP poskytuje špičkový optický výkon se stabilním zvětšením a kvalitou omezenou pouze difrakcí pro vstupní svazky až do 8 mm. Je vyroben z ultračistého skla a zajišťuje mimořádný přenos až do 2 µm, zatímco pokročilý V-coating snižuje zbytkové odrazy pod 0,1 %. Odrazy, které by mohly překročit práh poškození laserem (LIDT), jsou konstrukčně nasměrovány mimo čočky a uvnitř držáku, čímž se zvyšuje stabilita při vysokých výkonech.

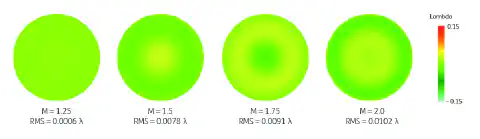

Simulated wavefronts at 532 nm
Simulované vlnové fronty při 532 nm

Při použití jako zmenšovač mohou drobné odrazy přesahovat až 8 mm za a|BeamExpander HP, ale to nemá vliv při použití s dalším a|BeamExpander HP, protože oba prvky jsou navrženy tak, aby spolu pracovaly bez ohledu na orientaci.

Pro aplikace, které vyžadují umístění optických prvků přímo na držák invertovaného expandéru, nás prosím kontaktujte.

Hledáte laserové rozšiřovače svazků s krátkými dodacími lhůtami?

a|Adapter


Cross-system a intra-system a|Adapters umožňují rychlé spojení jednotlivých produktů BeamTuning a osazené optiky. Zajišťují také vysokou kompatibilitu s jinými optickými systémy bez nutnosti dodatečného seřízení.

Intra-system adaptéry společnosti asphericon lze použít k propojení například a|BeamExpanders v obou funkčních směrech pro jemnější nastavení úrovně zvětšení. Řada produktů cross-system a|Adapters zahrnuje adaptéry se závitem C a SM1 pro snadnou integraci do stávajících uspořádání, a to i s koponenty jiných výrobců.


Intra-system a|Adapter

Intra-system a|Adapters umožňují kombinovat všechny prvky BeamTuning, např. použít a|BeamExpander v obou funkčních směrech, aby se rozšířil nebo zmenšil průměr svazku. Naklápěcí adaptér a|Adapter zajišťuje přesné vyrovnání všech optických prvků v dráze svazku a lze jej flexibilně naklápět v obou směrech (ve směru x a y).

Intra-system a|Adapter
Intra-system a|Adapter


Cross-system a|Adapter

Snadná integrace všech prvků BeamTuning do jakéhokoli optického systému (např. Qioptiq, OWIS nebo Edmund Optics) použitím cross- system a|Adapters (C-Mount, SM1). Díky vnějšímu průměru 1,2" je možné jej použít jako intra-system nebo jako cross-system a|Adapter.

Cross-system a|Adapter
Cross-system a|Adapter
