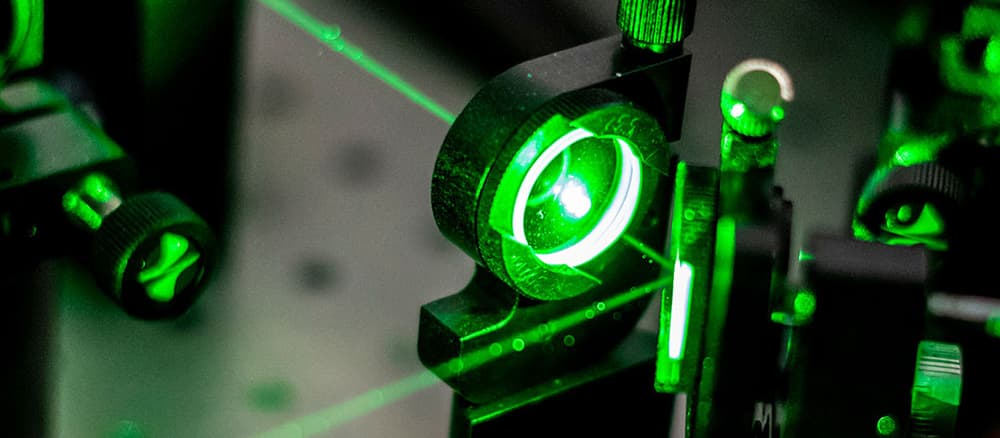

Hoch-reflektive Laserspiegel zur verlustarmen Laserstrahlumlenkung

Speziell für Applikationen mit Lasereinsatz (z.B. zur Laserstrahlformung) konzipiert, zeichnen sich Laserspiegel von asphericon durch eine minimale Streuung und ausgezeichnete Oberflächenqualitäten aus. Optische Beschichtungen und resistente Materialien mit hohen Laserzerstörschwellenwerten verhindern Laserschäden auf den optischen Komponenten und sorgen für eine lange Lebensdauer.

Hochwertiges Material trifft auf resistente Beschichtungen - Laserspiegel von asphericon

Bei asphericon erhalten Sie Laserspiegel für den Einsatz ab 400 nm bis in den nahen IR-Bereich für verschiedenste Quellen, wie Faser-, Dioden- oder Nd:YAG-Laser. Planspiegel zählen dabei ebenso zum Sortiment wie konkave Spiegel und weitere kundenspezifische Formen. Auch für den Bereich der Ultrakurzpulslaser entwickeln und produzieren wir gemeinsam mit Ihnen die passende Lösung - mit hohen Zerstörschwellen für Ihre Design-Wellenlänge konzipiert, um Laserschäden zu vermeiden und eine lange Funktionsfähigkeit zu ermöglichen.

Bei asphericon erhalten Sie Laserspiegel mit maximaler Reflexion, z.B. aus N-BK7 und ZERODUR® mit hochwertigen Metall-, Filter- sowie dielektrischen Beschichtungen. Auch dichroitische Spiegel und Bragg-Spiegel gehören zum Sortiment. Laserspiegel aus Silizium zeichnen sich z.B. durch eine hohe dynamische Festigkeit aus und eignen sich damit für den Einsatz unter rauen und/oder industriellen Umgebungsbedingungen. Spiegel aus Aluminium können indes mit speziellen Strukturen versehen und als funktionsfähige Leichtgewichte eingesetzt werden. asphericons high-end Beschichtungen veredeln Ihre Laserspiegel zusätzlich. Technologien, wie das Magnetron Sputtering, sorgen für eine hohe Wiederholbarkeit und enge Toleranzen bei der Beschichtung sowie eine hohe Dichte, hohe Laserzerstörschwellen und lange Haltbarkeit.

Profitieren Sie außerdem von folgenden Vorteilen:

Nutzbarkeit für verschiedenste Laserquellen,
Lösungen individuell auf Ihre Anwendung zugeschnitten,
hervorragende Oberflächenqualitäten und
modernste Fertigungsverfahren.

Anwendungsgebiete von Laserspiegeln

Einsatz finden Laserspiegel vor allem in der Strahllenkung und Strahlformung von Lasern, z.B. zur Lasermaterialbearbeitung oder Oberflächenstrukturierung.

Mit Hilfe eines Umlenkspiegels können Laserstrahlen in eine bestimmte Richtung geführt werden. Dabei reflektiert der Laserspiegel den Laserstrahl in die von der Anwendung vorgegebene Richtung. Ein klassisches Anwendungsbeispiel hierfür ist z.B. die Mikroskopie bzw. die Beleuchtung des Objektivträgers. Erfolgt die Umlenkung über mehrere Spiegel und bei entsprechender Lichtintensität, können Laserspiegel auch im größeren Rahmen zur Beleuchtung, z.B. ganzer Räume, eingesetzt werden. Auch Head-up Displays basieren auf diesem Prinzip der Umlenkung.

Lasermaterialabtrag

Oberflächenstrukturierung

Laserstrahlformung

Head-Up-Displays

Spezifikationen Laserpiegel

	Kundenspezifische Laserspiegel
Durchmesser	10 - 420 mm
Durchmesser Toleranz	+0/-0.3 mm
RMS Unregelmäßigkeit (RMS_i)	25 nm
Oberflächenunvollkommenheit (Scratch/Dig)	20 - 10
Beschichtung	Kundenspezifisch (z.B. dielektrische Beschichtungen, Beschichtungen auf Metallbasis, Filterbeschichtungen)
Vermessung	vollflächig interferometrisch
Material	kundenspezifisch (fast jede Art von Glas, Quarzglas, Germanium, Silizium, ZERODUR®)
Fassung	kundenspezifisch
Lieferzeit	ab ca. 6-8 Wochen
