Optimierte Laser Faserkopplung und Faserkollimation
asphericons justierbare Faserkollimatoren/ Faserkoppler sorgen für die perfekte Ausrichtung von FC/PC-Patchfasern in Ihrem Laser Set-up. Kombinieren Sie die ab Lager erhältlichen Kollimatoren für NAs bis zu 0,275 mit BeamTuning oder anderen Strahlformungselementen, um jeden gewünschten Ausgangsstrahl unter Beibehaltung einer beugungsbegrenzten Wellenfront zu erhalten. Das ausgeklügelte Optikdesign ermöglicht eine unkomplizierte Fasereinkopplung, Ausrichtung sowie Anpassung der Wellenläge mit minimalem Justageaufwand.
NEU: Auf der Suche nach einer Lösung, die effektive Brennweite Ihres Faserkollimators unkompliziert zu ändern und gleichzeitig die optische Faser einfach an Ihr System anzuschließen? Entdecken Sie unseren neuesten Faserkollimator/Faserkoppler a|VariColl, der sich dank separater Einstellmöglichkeit von Divergenz und Strahldurchmesser perfekt für die Beleuchtung von Strahlformungselementen eignet.
Faserkollimatoren, Beam Expander & Strahlformer
mit kurzen Lieferzeiten.

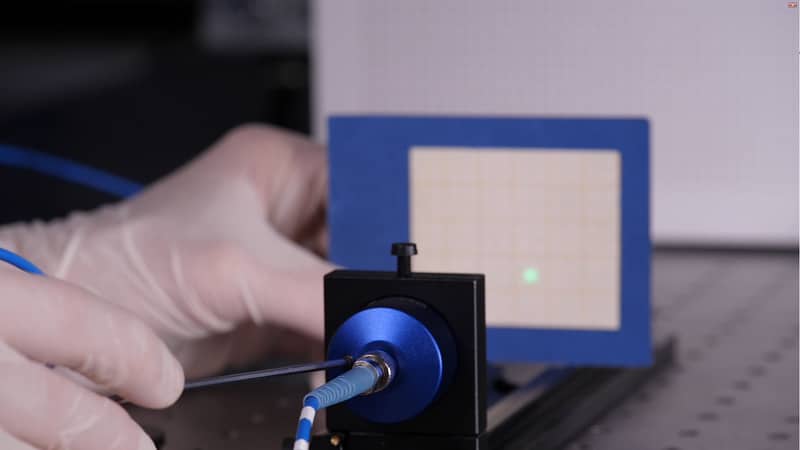

a|AspheriColl
Der a|AspheriColl ist ein justierbarer Faserkollimator/Faserkoppler für die perfekte Ausrichtung von FC/PC-Patchfasern. Kombinieren Sie den ab Lager erhältlichen Kollimator für NAs bis zu 0,275 mit BeamTuning oder anderen Strahlformungselementen, um jeden gewünschten Ausgangsstrahl unter Beibehaltung einer beugungsbegrenzten Wellenfront zu erhalten. Das Optikdesign des a|AspheriColls ermöglicht eine unkomplizierte Fasereinkopplung, Ausrichtung sowie Anpassung der Wellenläge ohne großen Justageaufwand. Durch größere Ausgangsstrahldurchmesser kann der Faserkollimator ohne Zusatzelemente arbeiten und überzeugt durch seine kompakte Bauweise. Der a|AspheriColl 355 nm deckt den Wellenlängenbereich von 350 bis 405 nm ab und ermöglicht damit auch beugungsbegrenzte Kollimation eines Laserstrahls im UV-Bereich.
- Faserkollimator für NA's bis 0,275
- Brennweite: f = 20 mm, bei Øe = 11,5 mm
- Optimiert für den Wellenlängenbereich 350 nm - 1600 nm
- Einfache Wellenlängenanpassung durch Einstellung der Justiereinheit mit SW2-Inbusschlüssel
- Stets optimal lateral ausgerichtet
- Komplett beugungsbegrenzt (Strehl > 0,95) bei Verwendung mit FC/PC-Patchfasern
- Dank passender Adapter auch für APC-Fasern verwendbar
- Keine Abschneideeffekte im Vergleich zu anderen verfügbaren Faserkopplern
- Dank größerer Strahldurchmesser ist keine zusätzliche Erweiterung erforderlich (kürzere Systemlänge)
Sie möchten, bevor Sie unseren Faserkollimator kaufen, zunächst den Strahldurchmesser basierend auf dem Modenfelddurchmesser und/oder der Numerischen Apertur berechnen? Kein Problem mit unserer BeamTooling App.

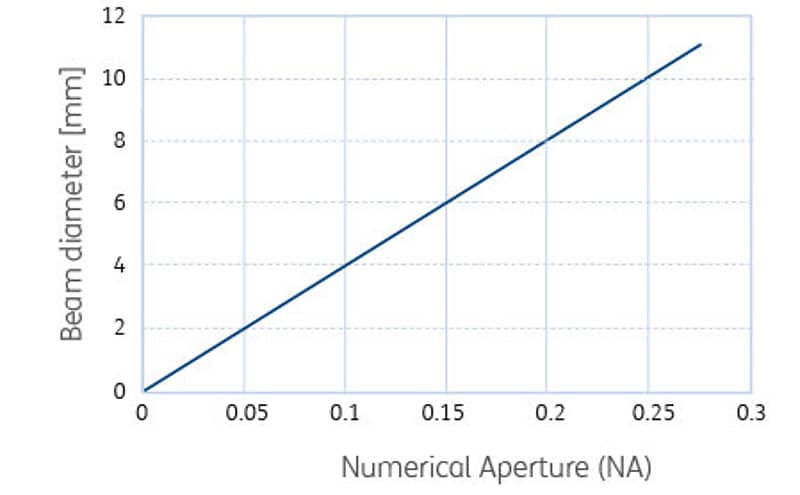

Der Durchmesser des von einem a|AspheriColl erzeugten kollimierten Ausgangsstrahls hängt von der NA der Faser ab. Diese ist eine Funktion der Wellenlänge.
Der Basisdurchmesser wird, wie in der folgenden Grafik dargestellt, eingestellt. Vorjustiert für die Wellenlängen [nm] 355, 532, 632, 780 und 1064 kollimiert der a|AspheriColl Ausgangsstrahlen von Singlemode-Fasern mit NA's bis 0,275.
Abgedeckter Wellenlängenbereich des Fasereinkopplers a|AspheriColls für die Designwellenlängen [nm] 355, 532, 632, 780, 1064.
![Designwellenlängendes a|AspheriColls: [nm] 355, 532, 632, 780, 1064.](/fileadmin/_processed_/9/3/csm_Wavelengthrange_FiberCollimation_01_2956325490.jpg "Wellenlängenbereich (Designwellenlängen) des a|AspheriColls: 355, 532, 632, 780 und 1064 nm")

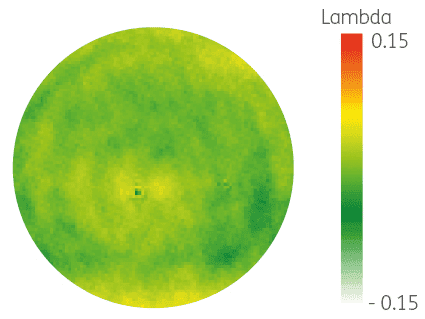

Die Abbildung zeigt die gemessene Wellenfront eines a|AspheriColl bei 632 nm. Der Durchmesser des kollimierten Ausgangsstrahls, abhängig von der numerischen Apertur (NA) und dem Modenfelddurchmesser (MFD) einer Faser, liegt bereits in einem nutzbaren Bereich. Der a|AspheriColl ist perfekt auf seine Designwellenlänge ausgerichtet, kann aber, falls erforderlich, auch in einem bestimmten Wellenlängenbereich eingestellt werden. Durch seinen Außendurchmesser von 30 mm passt der Faserkollimator in jede Standardhalterung (z.B. von OWIS). Durch einfaches Einstecken der Faser ist der a|AspheriColl sofort einsatzbereit.
Das Optikdesign der a|AspheriColls ermöglicht die unkomplizierte Anpassung des Wellenlängen- und Divergenzbereiches durch die Einstellung der Justiereinheit mit einem SW2-Inbusschlüssel.

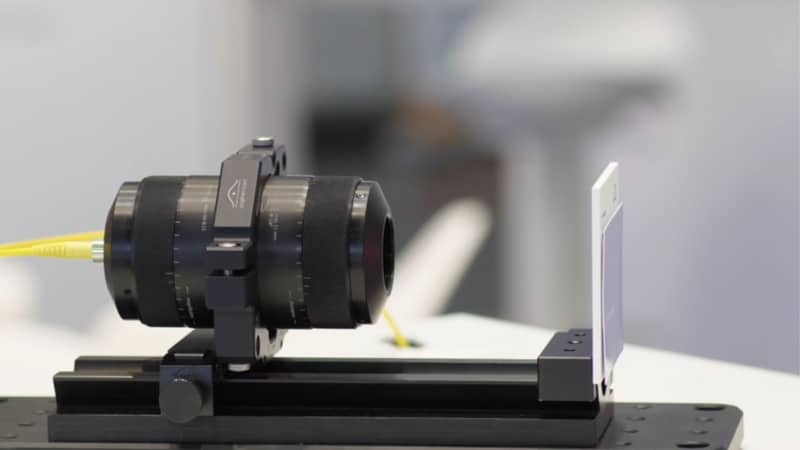

a|VariColl
Entdecken Sie den neuesten Faserkollimator von asphericon, den a|VariColl. Mit diesem Produkt können Sie Ihre optische Faser nicht nur koppeln und kollimieren, sondern auch die Größe des Eingangsstrahls anpassen (vergrößern/verkleinern) und dadurch perfekte Eingangsbedingungen für alle nachfolgenden Strahlformungsoptiken erzeugen. Die einstellbare effektive Brennweite ermöglicht die Kompensation von herstellerseitigen Abweichungen der Faser-NA (numerische Apertur). Dank hochpräziser Optik sowie eines ausgeklügelten optischen und mechanischen Designs können Modifikationen der Strahlgröße und des Divergenzwinkels unabhängig voneinander, sowie mühelos durchgeführt werden. Der a|VariColl ist in den Designwellenlängen 532, 632, 780 und 1064 nm erhältlich und besticht durch sein kompaktes Design, das feinste Einstellungen für Ausgangsstrahldurchmesser und Divergenz ermöglicht.
- Effektive Fokuslänge 47 – 99 mm
- Faserkollimator für NAs im Bereich von 0,055 bis 0,12
- Erhältlich in vier Designwellenlängen [532nm / 632nm / 780nm / 1064nm]
- Großer Spektralbereich: 500 nm bis 1200 nm
- Erzeugung von kollimierten beugungsbegrenzten Strahlen bis zu 11 mm 1/e2 mit RMS-Wellenfrontfehler < 50 mλ
- Einstellbarer Strahldurchmesser bei konstanter Divergenz innerhalb der Design-Wellenlänge
- Präzise Einstellung der Divergenz ebenso möglich
- Perfekt für die Ausleuchtung von a|TopShape, a|AiryShape und a|SqAiryShape, da die separate Einstellung von Divergenz und Strahldurchmesser optimale Eingangsbedingungen ermöglicht
- Laserzerstörschwelle: 12J/cm², 100Hz, 6ns, 532nm
Abgedeckter Wellenlängenbereich des Faserkollimators a|VariColl für die Designwellenlängen [nm] 532, 632, 780, 1064.
![Designwellenlängen des a|VariColls: [nm] 532, 632, 780, 1064](/fileadmin/_processed_/f/e/csm_Wavelengthrange_FiberCollimation_2023_6cc4723590.jpg "Wellenlängenbereich (Designwellenlängen) des a|VariColls: 532, 632, 780 und 1064 nm")
Der a|VariColl wurde entwickelt, um herstellungsbedingte Variationen in der numerischen Apertur (NA) von Fasern auszugleichen. Für NAs im Bereich von 0,055 bis 0,12 kann ein Ausgangsstrahl mit einem 1/e2-Maximaldurchmesser von 11 mm in beugungsbegrenzter Qualität erreicht werden. Für NAs unter 0,12 sind auch kleinere, beugungsbegrenzte Durchmesser möglich (siehe Diagramm).
Suchen Sie nach einer Lösung, um die EFL Ihres Faserkollimators reibungslos zu ändern und gleichzeitig die Patch-Faser problemlos an Ihren Aufbau anzuschließen? Die Abbildung zeigt die gemessene Wellenfront und das Intensitätsprofil eines a|VariColl 532 nm. Eine der wichtigsten Eigenschaften des a|VariColl ist, dass ein kollimierter Strahl kollimiert bleibt - unabhängig davon, welchen Strahldurchmesser Sie wählen. Das Produkt erzeugt eine beugungsbegrenzte Wellenfront und ist dadurch perfekt für die Nutzung von Strahlformungsoptiken geeignet, z.B. aus dem BeamTuning Sortiment (a|TopShape, a|AiryShape, a|SqAiryShape) von asphericon. Insbesondere die separaten Einstellmöglichkeiten von Divergenz und Strahldurchmesser erzeugen optimale Eingangsstrahlbedingungen.
Alle BeamTuning Produkte bequem online einkaufen.

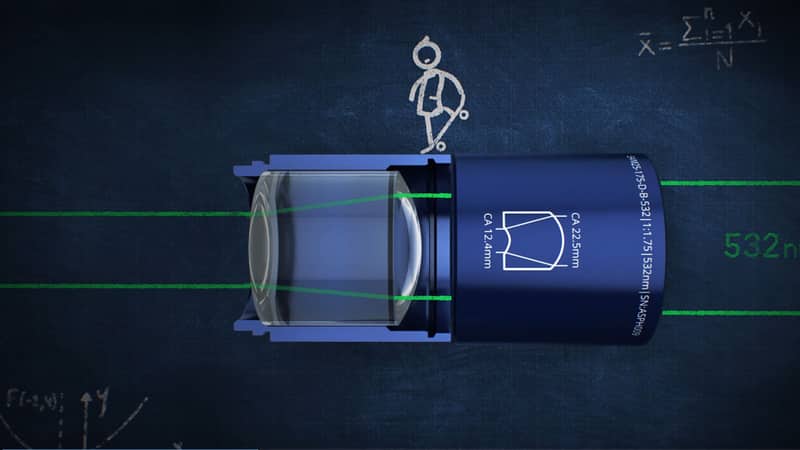

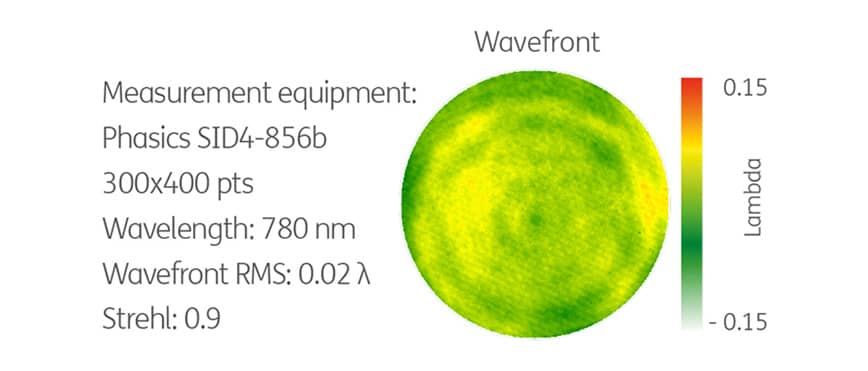

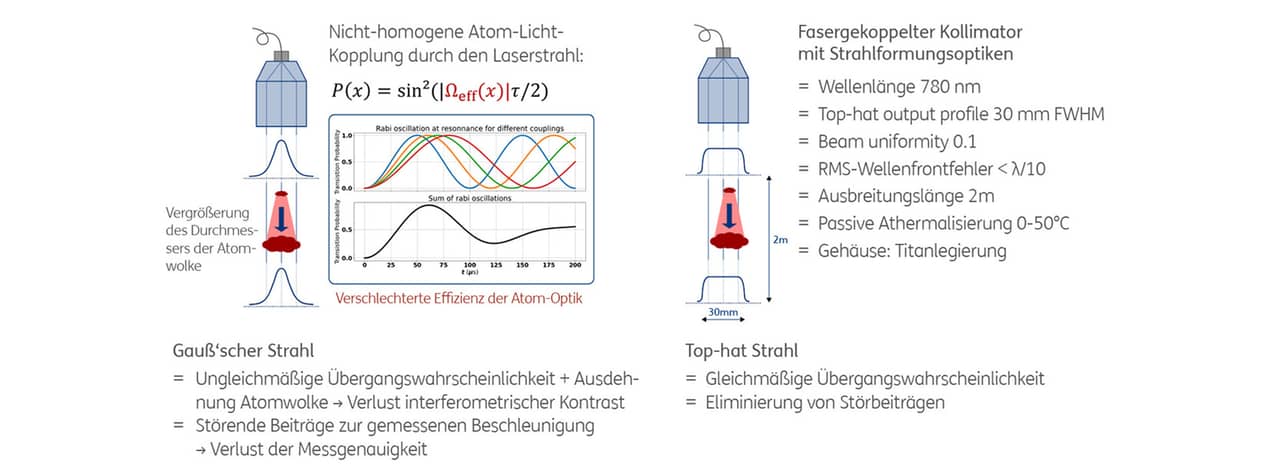

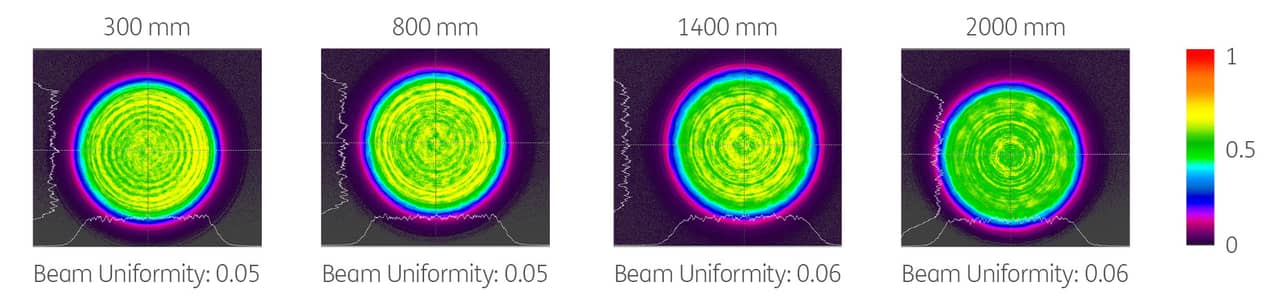

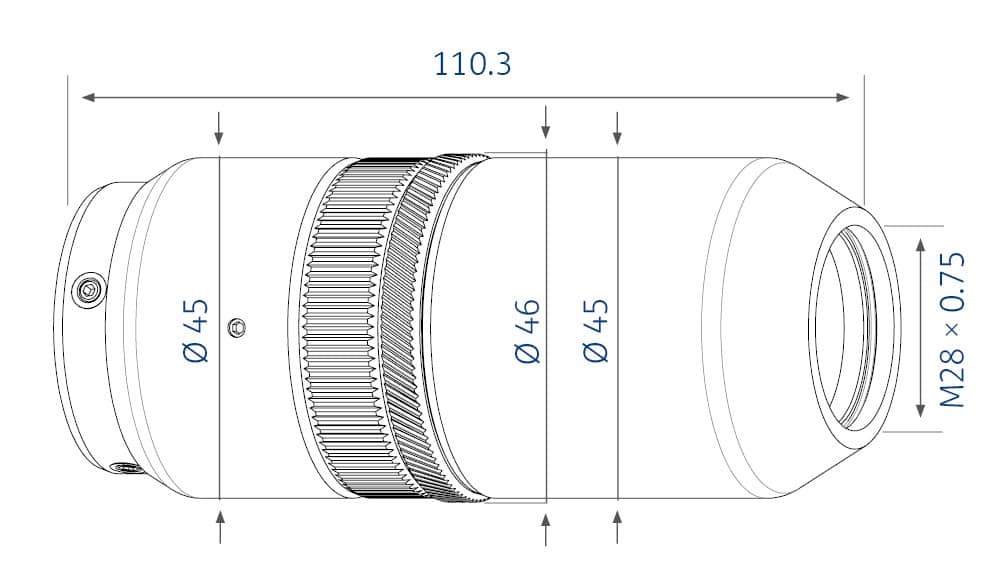

asphericon BeamTuning: Asphärische Laserstrahlaufweitung und Strahlformung
Entdecken Sie auch weitere Produkte des BeamTuning Sortiments. Alle Komponenten lassen sich individuell miteinander kombinieren und können außerdem mit systemfremden Komponenten eingesetzt werden. Das speziell entwickelte Montagekonzept spart aufwändige Anpassungen, sorgt für Flexibilität und Genauigkeit. Erfahren Sie mehr über den a|BeamExpander, die Systeme zu Top-Hat Strahlformung a|TopShape und a|AiryShape sowie Adapter und gefasste Optiken.
