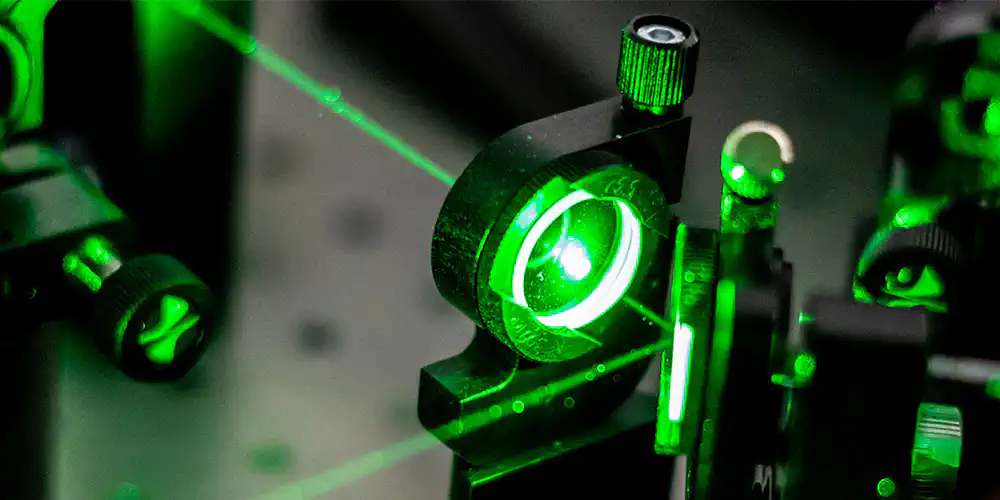

Laserspiegel

Hochreflektierende Spiegel für verlustfreie Laserstrahlführung

Speziell für Applikationen mit Lasereinsatz (z.B. zur Laserstrahlformung, Strahllenkung oder Strahlteiler-Integration) konzipiert, zeichnen sich Spiegel für Laseranwendungen von asphericon durch eine minimale Streuung und ausgezeichnete Oberflächenqualitäten aus. Die optischen Beschichtung der Laserspiegel sowie resistente Materialien mit hohen Laserzerstörschwellenwerten verhindern Laserschäden und sorgen für eine lange Lebensdauer.

Hochreflektierende Spiegel reflektieren einen Großteil des einfallenden Lichts mit minimalen Verlusten. Abhängig vom Einfallswinkel, der Wellenlänge und dem Strahlungsanteil kann die Reflexion auf über 99,9 % optimiert werden.

Hochwertiges Material trifft auf resistente Beschichtungen für Laserspiegel

Bei asphericon erhalten Sie Laseroptiken für den Einsatz ab 400 nm bis in den nahen IR-Bereich für verschiedenste Quellen, wie Faser-, Dioden- oder Nd:YAG-Laser. Auch für Hochleistungslaser bieten wir maßgeschneiderte Lösungen. Planspiegel zählen dabei ebenso zum Sortiment wie konkave Spiegel und weitere kundenspezifische Formen. Auch für den Bereich der Ultrakurzpulslaser entwickeln und produzieren wir gemeinsam mit Ihnen die passende Lösung mit hohen Zerstörschwellen für Ihre Design-Wellenlänge konzipiert, um Laserschäden zu vermeiden und eine lange Funktionsfähigkeit zu ermöglichen.

Wir bieten Laserspiegel mit maximaler Reflexion, z.B. aus N-BK7 und ZERODUR® mit hochwertigen Metall-, Filter- sowie dielektrischen Beschichtungen. Dielektrische Spiegel ermöglichen durch ihren mehrlagigen Schichtaufbau besonders hohe Reflexionsgrade bei definierten Wellenlängen und sind damit ideal für den Einsatz als Laseroptik. Auch dichroitische Spiegel und Bragg-Spiegel gehören zum Sortiment.

Laserspiegel aus Silizium zeichnen sich z.B. durch eine hohe dynamische Festigkeit aus und eignen sich damit für den Einsatz unter rauen und/oder industriellen Umgebungsbedingungen. Spiegel aus Aluminium können indes mit speziellen Strukturen versehen und als funktionsfähige Leichtgewichte eingesetzt werden. asphericons high-end Beschichtungen veredeln Ihre Laserspiegel zusätzlich. Technologien, wie das Magnetron Sputtering, sorgen für eine hohe Wiederholbarkeit und enge Toleranzen bei der Beschichtung der Laserspiegel sowie eine hohe Dichte, hohe Laserzerstörschwellen und lange Haltbarkeit.

Ein entscheidender Parameter bei der Auslegung von Laserspiegeln ist der Einfallswinkel des Strahls: Er bestimmt maßgeblich, wie viel Licht reflektiert und welcher Strahlungsanteil transmittiert oder absorbiert wird. Unsere Beschichtungen werden gezielt für den jeweiligen Einfallswinkel optimiert.

Profitieren Sie von folgenden Vorteilen:

• Nutzbarkeit für verschiedenste Laserquellen - vom Diodenlaser bis zum Hochleistungslaser
• Lösungen individuell auf Ihre Anwendung zugeschnitten
• Hervorragende Oberflächenqualitäten und präzise beschichtete Oberflächen
• Modernste Fertigungsverfahren
• Hochreflektierende Spiegel mit optimiertem Einfallswinkel und minimalem Strahlungsanteilsverlust
• Auch als Strahlteiler-Lösung realisierbar

Spezifikationen kundenspezifische Laserspiegel

📎 Download Fertigungsmöglichkeiten

Anwendungsgebiete von Laserspiegeln

Einsatz finden hochreflektierende Laserspiegel vor allem in der Strahllenkung und Strahlformung von Lasern, z.B. zur Lasermaterialbearbeitung oder Oberflächenstrukturierung. Als Laseroptik sind sie ein zentrales Bauteil in nahezu jedem laserbasierten optischen System.

Mit Hilfe eines Umlenkspiegels können Licht und Strahlen in eine bestimmte Richtung geführt werden. Dabei reflektiert der Laserspiegel den Strahl entsprechend des vorgegebenen Einfallswinkels in die von der Anwendung vorgegebene Richtung. Ein klassisches Anwendungsbeispiel hierfür ist z.B. die Mikroskopie bzw. die Beleuchtung des Objektivträgers. Dabei wird nur ein definierter Strahlungsanteil reflektiert, während der Rest transmittiert wird. Dieses Prinzip nutzen auch Strahlteiler. Erfolgt die Umlenkung über mehrere Spiegel und bei entsprechender Lichtintensität, können Laserspiegel auch im größeren Rahmen zur Beleuchtung, z.B. ganzer Räume, eingesetzt werden. Auch Head-up Displays basieren auf diesem Prinzip der Umlenkung. Durch die hohe Reflexionsleistung und die speziell beschichteten Oberflächen reflektieren Laserspiegel das einfallende Licht präzise, auch bei hohen Strahlungsleistungen und anspruchsvollen Einfallswinkeln.

Mikroskopie

Oberflächenstrukturierung

Lasermaterialbearbeitung
