Strahlaufweitung
Präzise Aufweitung von Laserstrahlen.
Laser Strahlaufweitung mit asphärischen Linsen – Ein einzigartiges System
Konventionelle Systeme zur Strahlaufweitung von Lasern sind nur mit Aufwand justierbar, verhältnismäßig groß und nur für eine bestimmte Wellenlänge geeignet. Der a|BeamExpander bricht mit diesen Einschränkungen: Als weltweit erster Strahlaufweiter mit integrierter asphärischer Linse korrigiert der a|BeamExpander sphärische Aberrationen wund realisiert ein afokales System für große Eingangsstrahldurchmesser. Die asphärische Optik reduziert die Systemgröße um bis zu 50% im Vergleich zu aktuell marktüblichen Komponenten. Die Designwellenlängen des a|BeamExpander reichen von 355, über 532, 632 und 780, bis hin zu 1064 nm. Ein intelligentes Montagekonzept erspart zeitraubende Anpassungen und sorgt für Präzision und Flexibilität. Entdecken Sie für Ihre Applikation die Vorteile der asphärischen Strahlaufweitung!
Neu: a|BeamExpander HighPower (HP) Dieser neue Strahlaufweiter bietet dank robuster Beschichtung und exzellenter Oberflächenqualität maximale Stabilität für Hochleistungslaseranwendungen. Die neue high-power Variante arbeitet als Strahlaufweiter und -verkleinerer über 500 - 1600 nm, ist zusätzlich in der Designwellenlänge 1550 nm erhältlich und ist kompatibel mit allen BeamTuning Komponenten.
Asphärischer und beugungsbegrenzter Strahlaufweiter

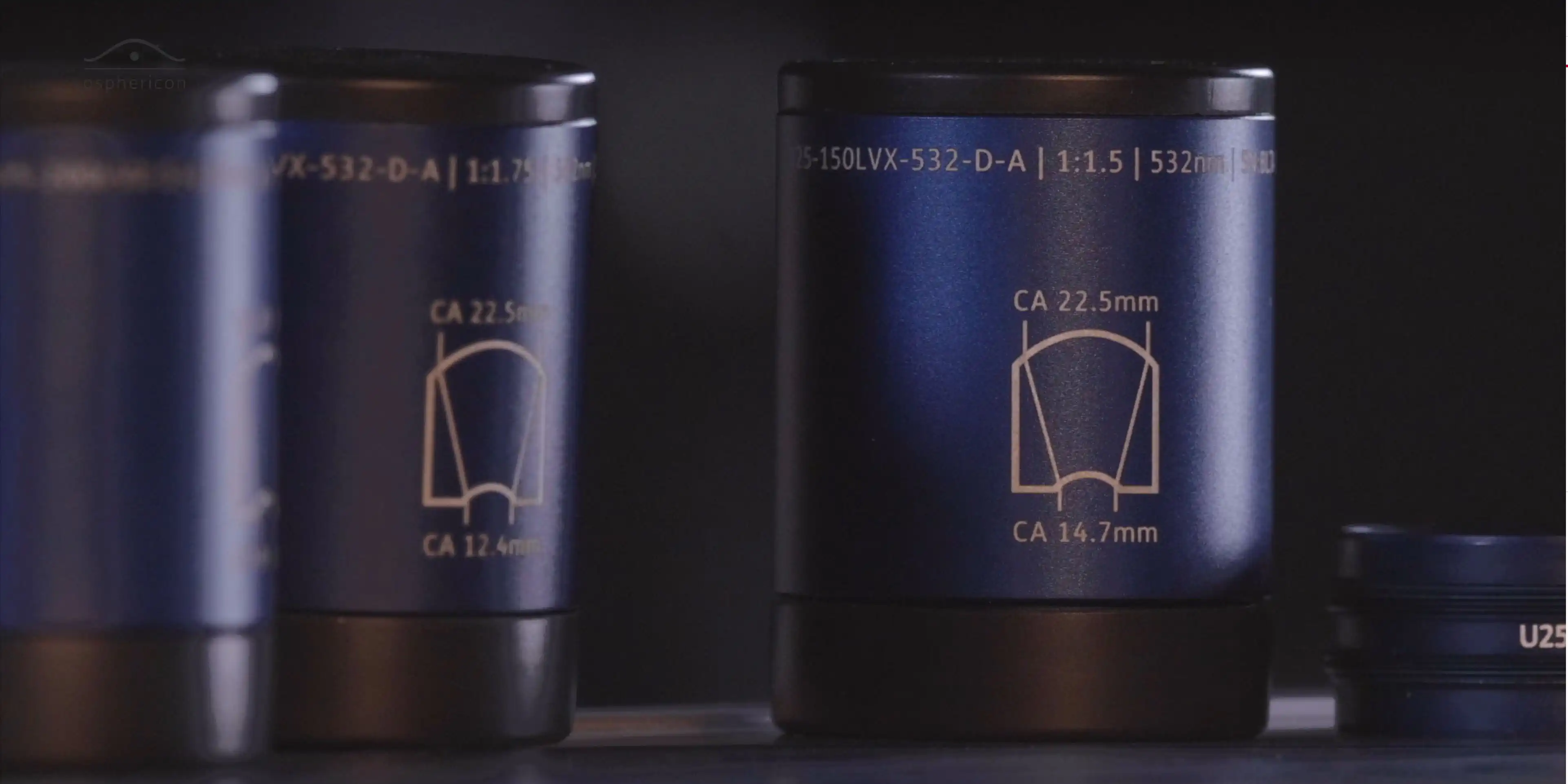

a|BeamExpander
Entdecken Sie den weltweit ersten asphärischen und beugungsbegrenzten Strahlaufweiter. Der a|BeamExpander ist ein monolithisches Laserzubehör mit nur einer asphärischen Linse für höchste Präzision. Erleben Sie nahezu unbegrenzte Möglichkeiten mit bis zu 32-facher Strahlvergrößerung und optimierter Leistung für verschiedene Designwellenlängen (355, 532, 632, 780, 1064 nm) - individuell gemessen und zertifiziert. Dank seines innovativen Designs ist asphericon’s Beam Expander sowohl als Einzelelement als auch in Kaskaden mit bis zu fünf weiteren beschichteten Elementen vollständig beugungsbegrenzt. Es stehen drei Vergrößerungsstufen zur Verfügung (1.5, 1.75, 2.0), die eine Aufweitung bis zum 32fachen erzielen können.
Spezifikationen
- Laser Beam Expander erhältlich in fünf Designwellenlängen [355 nm / 532 nm / 632 nm / 780 nm / 1064 nm]
- max. Eingangsapertur 10,6 - 14,7 mm, max. Ausgangsapertur 22,5 mm

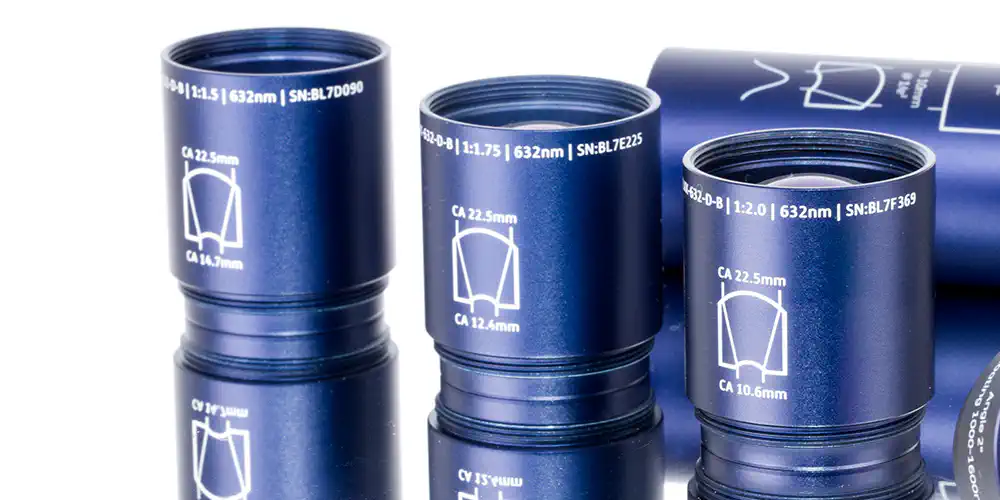

- Verfügbar in den Vergrößerungsstufen 1,5 | 1,75 | 2,0
- Bis zu fünf BeamExpander kombinierbar für eine Strahlaufweitung bis zum 32-fachen sowie über 230 Zwischenstufen
- Vollständig beugungsbegrenzt - individuell gemessen und garantiert durch ein original asphericon Zertifikat
- Laserzerstörschwelle: 12 J/cm², 100 Hz, 6 ns, 532 nm
- Intelligentes Montagekonzept für einfache Handhabung
Technische Dimensionen [mm]
Strahlaufweiter a|BeamExpander
Strahlaufweiter a|BeamExpander UV
Strahlaufweiter für hohe Laserleistungen
a|BeamExpander HighPower
Präzise Strahlaufweitung trifft auf außergewöhnliche Langlebigkeit. Der a|BeamExpander HighPower (HP) wurde speziell für Hochleistungslaseranwendungen entwickelt und bietet durch robuste Beschichtungen höchste Widerstandsfähigkeit gegenüber Laserschäden – für dauerhafte Stabilität in anspruchsvollen Einsatzgebieten. Erstklassige optische Oberflächenqualitäten und höchste Reinheitsstandards sorgen für maximale Performance selbst unter anspruchsvollen Bedingungen.
Erhältlich in vier Vergrößerungsstufen und fünf Designwellenlängen - jetzt auch bei 1550 nm - liefert der a|BeamExpander HP herausragende Ergebnisse im Wellenlängenbereich von 500 bis 1600 nm – sowohl als Expander als auch als Reduzierer. Der Strahlaufweiter ist voll kompatibel mit allen BeamTuning Komponenten und garantiert somit ein leistungsstarkes sowie flexibles Gesamtsystem für moderne Laserprozesse.
Spezifikationen
- Großer Spektralbereich: 500 nm bis 1600 nm
- Verfügbar in den Vergrößerungsstufen 1,25 | 1,5 | 1,75 | 2,0
- Optimiert für Designwellenlängen 532 nm, 632 nm, 780 nm, 1064 nm und 1550 nm dank robuster Beschichtungen (beste Leistung bei Designwellenlänge)
- Kompaktes Design mit minimaler Systemlänge
- Vollständig kompatibel mit allen BeamTuning-Elementen
- Funktioniert sowohl als Strahlaufweiter als auch als Strahlreduzierer
- Optimiert für Eingangsstrahlen bis zu 8 mm und Ausgangsstrahlen von 10 bis 16 mm
- Freie Apertur bis zu 27 mm für maximale Flexibilität
Technische Dimensionen [mm]
a|BeamExpander HighPower
Flexibilität
Der a|BeamExpander HP lässt sich flexibel im Wellenlängenbereich von 500 bis 1600 nm für Ultrakurzpulslaseranwendungen einsetzen. Bei der Anwendung ist der Effekt der Pulsverbreiterung zu berücksichtigen. Die nebenstehende Grafik zeigt, wie sich ein Eingangspuls beim Durchlaufen eines optischen Elements wie dem a|BeamExpander HP verändert. Für detaillierte Informationen zur zu erwartenden Pulsverbreiterung kontaktieren Sie uns gerne.
Pulse broadening effect
Leistung
Der a|BeamExpander HP bietet eine herausragende optische Leistung mit stabiler Vergrößerung und beugungsbegrenzter Qualität für Eingangsstrahlen bis zu 8 mm Durchmesser. Speziell für Hochleistungslaseranwendungen entwickelt, garantiert er maximale Effizienz und Zuverlässigkeit bei verschiedenen Vergrößerungsstufen. Die unten dargestellten simulierten Wellenfronten bei 532 nm verdeutlichen die exzellente Performance über verschiedene Vergrößerungsstufen hinweg.
Simulierte Wellenfronten bei 532 nm
Gefertigt aus homogenem Glas, ermöglicht der Strahlaufweiter eine außergewöhnlich hohe Transmission bis zu 2 µm. Hochleistungsfähige V-Beschichtungen reduzieren Restreflexionen auf unter 0,1 %. Die präzise Systemkonstruktion leitet potenzielle Rückreflexe gezielt von kritischen optischen Flächen ab und schließt diese innerhalb der Fassung ein. Reflexionen entstehen somit in ausreichendem Abstand zur Optik, wodurch die Einhaltung der laserinduzierten Schadensschwelle (LIDT) sichergestellt ist.
Beim Einsatz als Strahlverkleinerer können geringe Reflexionen bis zu 8 mm über die Bauform hinausreichen. Dies beeinträchtigt die Funktionalität nicht - auch nicht in Kombination mit einem zweiten a | BeamExpander HP. Beide Elemente sind so konzipiert, dass sie unabhängig von ihrer Ausrichtung nahtlos zusammenarbeiten.
Für Anwendungen, bei denen optische Elemente direkt auf der Fassung eines invertierten Beam Expanders platziert werden müssen, beraten wir Sie gerne persönlich.
Cross- und intra-system Adapter zur flexiblen Kombination
a|Adapter
Cross-system und intra-system a|Adapter ermöglichen sowohl die schnelle Montage einzelner BeamTuning Produkte und gefasster Optiken von asphericon untereinander als auch eine hohe Kompatibilität zu anderen optischen Systemen - ohne zusätzliche Anpassungen.
Mit Hilfe asphericons intra-system Adapter können z.B. a|BeamExpander miteinander in beiden Funktionsrichtungen verknüpft werden, um eine feinere Abstufung der Vergrößerungsstufen zu erreichen. Das Produktsortiment an cross-system a|Adaptern umfasst Adapter mit C-Mount und SM1 Gewinden für die einfache Integration in bestehende (auch systemfremde) Set-ups. Dank seines Außendurchmesser kann der 1,2" Umfangsadapter sowohl als systeminterner als auch als systemübergreifender Adapter genutzt werden.
Intra-system a|Adapter
Intra-system a|Adapter ermöglichen, alle BeamTuning-Elemente zu kombinieren, z.B. um einen a|BeamExpander in beide Funktionsrichtungen zu verwenden, den Strahldurchmesser zu erweitern oder zu reduzieren.
Intra-system a|Adapter
Cross-system a|Adapter
Kombinieren Sie alle BeamTuning-Elemente bequem durch die passenden cross-system a|Adapter (C-Mount, SM1) mit anderen optische Systeme (z.B. von Qioptiq, OWIS oder Edmund Optics). Durch seinen Außendurchmesser kann der 1,2" Umfangsadapter sowohl als systeminterner als auch als systemübergreifender Adapter verwendet werden.
Cross-system a|Adapter
