Optomechanische Komponenten

Für präziseste Ausrichtung und kürzere Systemlängen

Optomechanische Produkte für noch mehr Plug & Play-Perfektion

Entdecken Sie, wie Sie mit Komponenten von asphericon optische Elemente im Strahlengang Ihres Set-ups präzise ausrichten und Verkippungen reduzieren können. Verringern sie zusätzlich die Länge Ihres Aufbaus und sparen Sie Adapter ein. Neue Möglichkeiten mit dem a|Adapter Tilt und dem a|VariMount aus dem asphericon BeamTuning Sortiment.

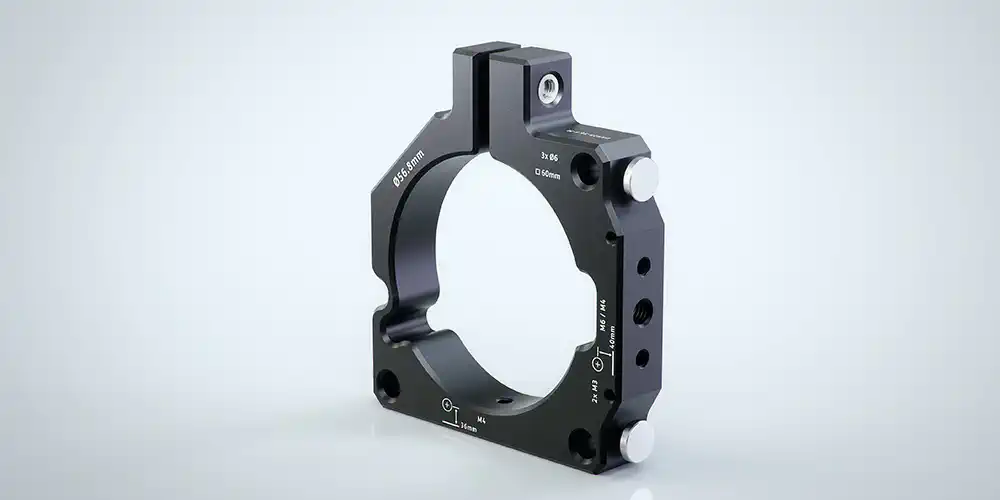

a|VariMount


Abhängig von Produkt und Hersteller erfordert der Aufbau optischer Set-ups, z.B. zur Laserstahlformung, mind. einen zusätzlichen Adapter pro Element und Funktion im Strahlengang. Die Set-up-Länge vergrößert sich, die Gefahr von Verkippungen und Dezentrierungen steigt. asphericons neuestes opto-mechanisches Element, der a|VariMount, reduziert diese Probleme.

Er wird direkt über seine Halterung auf der Montageplatte montiert und ermöglicht eine perfekte Integration und Ausrichtung optischer Komponenten. Erhältlich in den Innendurchmessern 30, 50 und 56,8 mm, kann der a|VariMount in 30er und 60er Cagesystemen (z.B. von Herstellern wie Owis, Qioptiq) integriert und auf unterschiedlichen Schienensystemen ohne zusätzliche Adapter befestigt werden.

Dank eines ausgeklügelten mechanischen Designs klemmt der a|VariMount zu halternde optische Komponenten nicht punktuell, sondern flächig. Spannungsspitzen und Verformungen durch punktuelle Belastungen werden verringert und auch empfindliche Fassungen, z.B. aus Aluminiumlegierungen, können problemlos in Ihr Set-up eingegliedert werden. Weitere Flexibilität erlangt der Halter durch seine zentrischen Gewindeanschlüsse M6 und M4 zur Abdeckung aller Postsysteme, was eine Kombinierbarkeit verschiedener Systeme und Hersteller untereinander ermöglicht.



Spezifikationen

  • Optomechanischer Halter zur Integration von BeamTuning Produkten und cross-system Komponenten (z.B. von Thorlabs, Owis, Qioptiq) in Set-ups
  • Erhältlich in drei Innendurchmessern [mm]:
    • Ø 30 für BeamTuning Komponenten
    • Ø 56,8 für den a|VariColl
    • Ø50/Ø50,8 (2“) für ungefasste Asphären und Axicons (ab Herbst 2023)
  • Verfügt standardmäßig über M4 und M6 Gewindeanschlüsse zur Abdeckung aller Postsysteme
  • Ermöglicht Integration optischer Komponenten in 30er und 60er Cagesysteme
  • Reduzierter Bedarf an zusätzlichen Adaptern
  • Kann direkt und flächig auf Montageplatten montiert werden

Technische Dimensionen [mm]

Technische Dimensionen des a|VariMount, erhältlich in den Innendurchmessern 30, 50.8 (2“) und 56,8 mm.




Adapter und optomechanische Komponenten mit kurzen Lieferzeiten.

a|Adapter Tilt


Für mehr Flexibilität in ihrem Laser-Set-up sorgt der Gelenkadapter a|Adapter Tilt. Er ermöglicht die Kombination von BeamTuning Elementen auch dann, wenn z.B. anwendungsbedingt Verkippungen im Strahlengang entstehen. Der a|Adapter Tilt lässt sich flexibel in x- und y-Richtung stufenlos neigen und sorgt für eine präzise Ausrichtung der optischen Elemente innerhalb des Strahlengangs.

Technische Dimensionen [mm]

Visualisierung der Funktionsweise (beispielhafte Verknüpfung zweier a|BeamExpander) und technische Dimensionen des a|Adapter Tilt.
