Azylinder

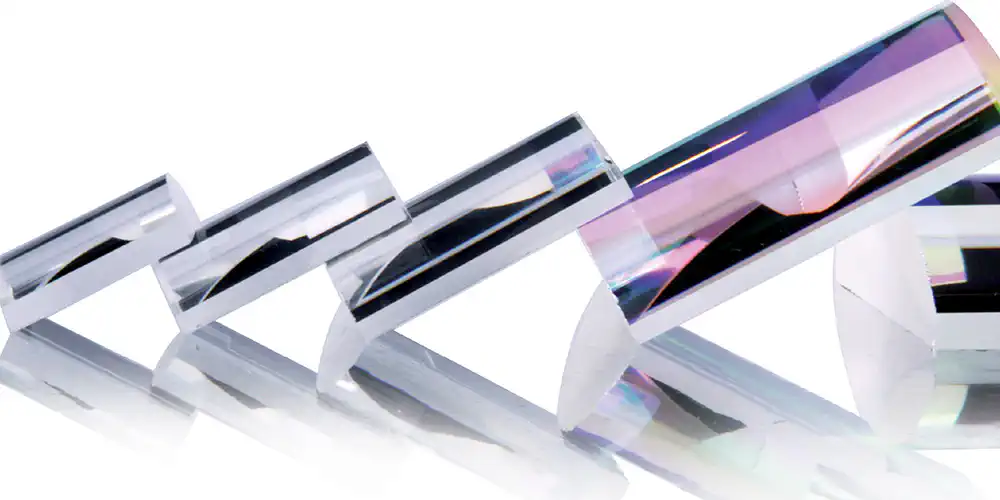

Präzisionspolierte asphärische Zylinderoptiken.

Asphärische Zylinderlinsen - Präzision auf höchstem Niveau

Als Azylinder oder auch asphärische Zylinder werden Linsen mit zylindrischer Oberfläche bezeichnet, deren Querschnitt von der Kreisform abweicht. In der Praxis finden plankonkave und plankonvexe Azylinder genauso Verwendung, wie solche mit sphärischer oder asphärischer Rückseite. Im Gegensatz zu einer Linse bündelt die asphärische Zylinderlinse einfallendes Licht nicht in einem Brennpunkt, sondern entlang einer Fokuslinie ohne die Einflüsse der sphärischen Aberration.

Vorteile von Azylindern

  • Minimierung von Abbildungsfehlern
  • Effizienzsteigerung
  • Reduzierung der Gesamtanzahl optischer Komponenten
  • Reduzierung des Gewichts optischer Systeme


Funktionsweise und Anwendungsfelder asphärischer Zylinderlinsen

Zylinderoptiken ermöglichen die Erzeugung eines Linienfokus (siehe Abbildung). Durch die Kombination mit einem zweiten Azylinder wird die Formung eines elliptischen Strahls bewirkt. Das Streckungsverhältnis wird durch die Brennweiten der beiden Elemente bestimmt. Das abgebildete System rechts stellt ein Zylinderteleskop dar.
Anwendung finden Azylinder beispielsweise in der Beleuchtungstechnik, wie dem anamorphotischen Verfahren, in der Vermessungstechnologie, z.B. bei der Vermessung von Schienen im Bahnverkehr, zur Inspektion bei der Herstellung von Leiterplatten und zur Müllsortierung (Trennung verschiedener Kunststoffe). Außerdem kommen sie in Messgeräten, in der Spektroskopie, in Laserscannern und bei der Erzeugung von Markiermustern in der Medizintechnik zum Einsatz. Der oben dargestellte Aufbau aus zwei gekreuzten Azylindern ermöglicht über die Schaffung eines kreisförmigen Strahls die Kompensation unsymmetrischer Ausgänge von Laserdioden. Weitere Anwendungsfelder.



RoHS & REACH Konformität

asphericon fertigt gemäß der RoHS und REACH Verordnungen und garantiert dies auch mit entsprechenden Zertifikaten.

📎 Download RoHS Erklärung

📎 Download REACH Erklärung


Auf der Suche nach maßgeschneiderten Azylindern?

Kundenspezifische Azylinder

Mittels eigens entwickelter CNC Schleif- und Polierverfahren fertigt asphericon Azylinder mit einer Oberflächenformabweichung (RMSi) von ≤ 0,5 µm. Gemeinsam mit unseren Kunden designen sund fertigen wir passende Zylinderoptiken für ihre Anwendungen aus einer großen Auswahl optischer Gläser, vom Prototypen bis hin zur Serienfertigung.

Profitieren Sie von folgenden Spezifikationen:

  • Kundenspezifische Azylinder für den UV/VIS/IR-Bereich
  • Erhältlich in den Formen: planokonvex, planokonkav, bikonvex, bikonkav
  • Äußere Form frei definierbar
  • Hervorragende Oberflächenqualität mit Rauheitswerten von nur 5 Å
  • Hochwertige optische Beschichtungen

Präziseste Oberflächen Präziseste Oberflächen - Geringste Formabweichungen
asphericon fertigt asphärische Zylinder mit geringsten Oberflächenformabweichungen (RMSi ≤ 0,05 µm) abgestimmt auf die individuellen Anforderungen Ihrer Anwendungen (z.B. für ideale Linienfoki ohne sphärische Aberration).
Hochwertige Beschichtungen Hochwertige Beschichtungen - Präzision, die Normen übertrifft
Für eine maximale Ausbeute der optischen Strahlung veredeln wir Azylinder mit hochwertigen Beschichtungen. Von AR-, über Metall- hin zu Filterbeschichtungen beschichten wir in-house mit vernünftigen Lieferzeiten.
Alles aus einer Hand Alles aus einer Hand - Ergänzende Services
Zum zuverlässigen Service von asphericon gehört neben hochwertigen Beschichtungen auch die Vermessung, Fassung und Charakterisierung von Azylindern für ein Maximum an Effektivität und Langlebigkeit Ihrer Optiken.

Technische Daten Custom Azylinder

Kundenspezifische Azylinder*
Durchmesser bis 200x96mm
RMS Unregelmäßigkeit (RMSi) 20 nm
Oberflächenunvollkommenheit (Scratch/Dig) 20-10
Beschichtung kundenspezifisch
Laserzerstörschwelle kundenspezifisch
Vermessung (optional) vollflächig interferometrisch
Lieferzeit ab ca. 3-4 Wochen
*Best-fit-Angaben

📎 Download Fertigungsmöglichkeiten


Sprechen Sie mit unserem Team
Sprechen Sie mit unserem Team
Sales Team Jena

StockOptics Azylinder

Profitieren Sie von unserer attraktiven Auswahl an asphärischen Zylindern mit Oberflächenformabweichungen (RMSi) kleiner 0,5 µm. a|Acylinder sind aus hochbrechendem Glas gefertigt und können speziell für Laseranwendungen eingesetzt werden.

Sie sind auch mit hochpräzisen Fassungen erhältlich und überzeugen mit folgenden Spezifikationen:

  • Hervorragende Oberflächenformabweichung von RMSi ≤ 0,5 µm
  • Erhältlich in 3 Standardbeschichtungen
  • Ideal für Laseranwendungen
  • Lieferung direkt ab Lager für kurze Lieferzeit
  • RoHS-konform

Bequem bestellt, schnell geliefert Bequem bestellt, schnell geliefert - Webshop mit kurzen Lieferzeiten
Die Vorteile präzisionsgefertigter Azylinder kombiniert mit den Kostenvorteilen einer Serienproduktion: unsere Azylinder der StockOptics Serie können im Webshop direkt ab Lager geordert werden.
Optische Beschichtungen Optische Beschichtungen - Standartisiert oder individuell
asphericon fertigt Beschichtungen im Spektralbereich von UV bis in den nahen Infrarotbereich. Überzeugen Sie sich von der hohen Qualität, Langlebigkeit und Effektivität unserer optischen Beschichtungen.
Optikdesign-Files Optikdesign-Files - Zum kostenlosen Download
Für alle a|Acylinder bieten wir Ihnen auch eine Auswahl an Optikdesign-Files (CodeV, etc.) zum kostenlosen Download an. Planen Sie Ihren Versuchsaufbau und überzeugen Sie sich von den vielen Einsatzmöglichkeiten unserer Azylinder.

Angebot anfragen


RMSi [nm]Size [mm]EFL [mm]NAMaterialCoating
Product CodeRMSi [nm]Edge Thickness [mm]Size [mm]EFL [mm]NAf/dWD [mm]λDesign [nm]MaterialCoatingPrice uncoatedPrice coated
CHL10-08-P-U5000.910x1080.540.86.3780S-LAH64A / B / C299.00348.00 Anfragen
CHL12-10-P-U5002.312.5x12.5100.550.87.2780S-LAH64A / B / C349.00399.00 Anfragen
CHL15-12-P-U5001.815x15120.540.89.2780S-LAH64A / B / C374.00425.00 Anfragen
CHL18-15-P-U5002.318x18150.530.8311.6780S-LAH64A / B / C400.00470.00 Anfragen
CHL20-18-P-U5002.820x20180.490.914.3780S-LAH64A / B / C424.00494.00 Anfragen
CHL25-20-P-U5002.225x25200.540.815.8780S-LAH64A / B / C450.00520.00 Anfragen
CHL30-26-P-U5002.230x30260.520.8721.5780S-LAH64A / B / C575.00675.00 Anfragen
CHL45-32-P-U5002.145x45320.610.7124.7780S-LAH64A / B / C751.00978.00 Anfragen
CHL50-40-P-U5003.450x50400.550.832.1780S-LAH64A / B / C802.001028.00 Anfragen
Preise pro Stück und in EUR. Verkauf nur an Gewerbekunden. Alle Preise verstehen sich exklusive MwSt.

Beschichtungsmöglichkeiten*

AR-Coatings
A: RMAX <1.0%, RAVG ≤0.4%, 400-600 nm, AOI=0°
B: RMAX <1.0%, RAVG ≤0.4%, 600-1050 nm, AOI=0°
C: RMAX <1.0%, RAVG ≤0.4%, 1000-1600 nm, AOI=0°
* Kundenspezifische Beschichtungen auf Anfrage erhältlich.

📎 StockOptics Katalog Europa 2024



Azylinder von asphericon
Mit standardisierten oder individuellen Beschichtungen
