Axicons

Herausragende Genauigkeit für vielfältige Anwendungen.

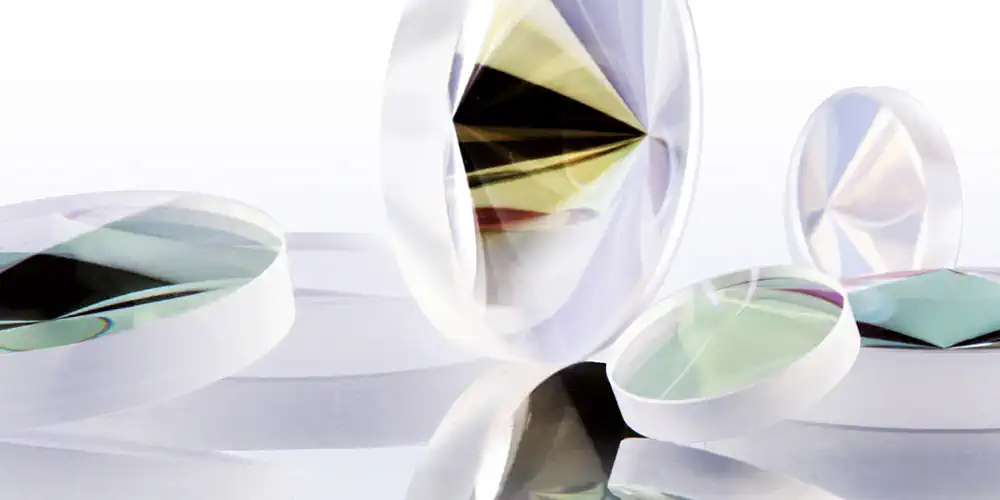

Hochpräzise Axicon Linsen von asphericon

Im Gegensatz zur asphärischen Linse beschreibt die Form einer Axicon Linse einen Kegel. Durch die konische Form wird ein ringförmiges Strahlprofil generiert. Der Durchmesser des Ringstrahls ist abhängig vom Winkel und nimmt mit wachsendem Abstand zwischen Axicon und Bildebene zu. Die Ringbreite bleibt dabei konstant.

Einsatzmöglichkeiten eines Axicons

Axicons finden hauptsächlich Anwendung im Bereich der Strahlformung und in diversen [Applikationen mit Laserlicht}(/loesungen/anwendungen/laseranwendungen/). Ein besonderer Einsatz ist außerdem die Erzeugung nicht beugender Bessel-ähnlicher Strahlen. Von Interesse ist dabei ein Bereich mit nahezu konstanter Intensitätsverteilung, dessen Länge vom Winkel und Durchmesser eines Axicon definiert wird. Besselstrahlen (engl. Bessel beams) sind nicht beugend und ideal für Anwendungen in Medizin, Forschung, in der Messtechnik und für Justagen geeignet. Konkret finden sie z.B. Verwendung für optische Pinzetten und in der Lichtscheiben-Mikroskopie.

In Kombination mit weiteren Axicons oder Linsen können vielfältige Strahlprofile erzeugt werden, wie etwa kollimierte Ringstrahlen oder variable Ringfoki.

Im Folgenden ist die optische Wirkung einer Axicon Linse dargestellt. Die Besonderheit besteht in der Generierung von (nicht beugenden) Bessel beams mit hauptsächlich vom Axiconwinkel (Alphawinkel (α)) festgelegten Eigenschaften. Für eine Vielzahl von Anwendungen sind die Bereiche (a) und (b) entscheidend: ein langer Bereich mit einer fast konstanten Intensitätsverteilung (a) und eine ringförmige Fernfeld-Intensitätsverteilung (b).

Optische Wirkung eines Axicons in Kombination mit weiteren optischen Elementen zur Erzeugung von Besselstrahlen
Optische Wirkung eines Axicons in Kombination mit weiteren optischen Elementen zur Erzeugung von Besselstrahlen


Axicon Linsen in Kombination mit einem weiteren optischen Element

1. Durch die Kombination mit einem Beam Expander wird die Ausleuchtung des Axicons optimiert. Dadurch ist es möglich, die Länge des entstehenden Besselstrahles zu variieren.
2. Der Durchmesser des erzeugten Ringfokus wird durch die Brennweite der eingesetzten Linse definiert. Die Erzeugung von Ringfoki wird bspw. im Bereich Materialbearbeitung angewendet.
3. Durch die Kombination zweier Axicons mit gleichem Winkel wird ein kollimierter ringförmiger Strahl erzeugt. Der Ringdurchmesser des Strahles verändert sich mit dem Abstand zwischen den beiden Elementen.

Wirkung mit einem dritten optischen Element

4. Dieser Aufbau ermöglicht die Verringerung der Fokusbreite einer Asphäre, wodurch eine Fokussierung unterhalb der Beugungsgrenze möglich ist. Ermöglicht wird dies durch die ringförmige Ausleuchtung der Asphäre.
5. Der dargestellte Aufbau eignet sich zur Verbesserung der Fokusqualität einer sphärischen Linse. Durch die sogenannte zonale Zerlegung, der ringförmigen Ausleuchtung einzelner Zonen der Linse, werden Effekte der sphärischen Aberration eliminiert und dadurch die Fokussierung verbessert.
6. Zur Erzeugung variabler Ringfoki wird dieser Aufbau verwendet. Durch Verschieben des zweiten Axicon kann der Durchmesser des Ringfokus justiert werden.

Axicons von asphericon

Basierend auf high-end Technologien fertigt asphericon Axicons mit Oberflächenformabweichungen (RMSi) von bis zu 0,04 µm. Gemeinsam mit unseren Kunden entwickeln und produzieren wir passende Lösungen aus einer großen Auswahl optischer Gläser, vom Prototypen bis zur Serie. Nutzen Sie individuelle Custom Lösungen oder die innovative Vielfalt lagerhaltiger Axicons der Produktlinie StockOptics. Letztere sind mit Oberflächenabweichungen von RMSi ≤ 0,07 µm in unserem Webshop erhältlich.

Um Anwendern die Justage zu erleichtern und optimale Abbildungsergebnisse zu erzielen, können Axicons von asphericon auch mithilfe speziell entwickelter Fassungen exakt ausgerichtet werden. Zudem lassen sich die gefassten Axicons, wie alle gefassten Optiken von asphericon, leicht über ein metrisches Feingewinde mit anderen Elementen verschrauben.


RoHS & REACH Konformität

asphericon fertigt gemäß der RoHS und REACH Verordnungen und garantiert dies auch mit entsprechenden Zertifikaten.

📎 Download RoHS Erklärung

📎 Download REACH Erklärung


Entdecken Sie hochpräzise, kundenspezifische Axicons.

Kundenspezifische Axicons

Basierend auf Ihren individuellen Spezifikationen entwickeln unsere Optikdesigner das passende Axicon - Dank modernster Fertigungs- und Messtechnik mit einem Höchstmaß an Präzision. Beschichtet oder unbeschichtet, als ungefasste optische Komponente oder gefasstes Axicon, zur Fertigung mittels speziell entwickelter CNC gesteuerter Schleif- und Polierprozesse eigenen sich nahezu alle optisch wirksamen Materialien mit Genauigkeiten bis zu 200 nm globalen Formfehlern (Unregelmäßigkeit) oder 40 nm RMSi. Profitieren Sie zudem von folgenden Spezifikationen:


  • Kundenspezifische Axicons für den UV/VIS/IR-Bereich
  • Individuelle optische Designs für vielfältige Anwendungen
  • Hervorragende Oberflächenqualität mit Rauheitswerten von < 5 Å
  • High-End Beschichtungen



Überragende Genauigkeit Überragende Genauigkeit - Oberflächen höchster Qualität
Als maßgeschneiderte Custom-Lösung fertigt asphericon konvexe und konkave Axicons mit Unregelmäßigkeiten RMSi ≤ 0,05 µm. Den Anforderungen unserer Kunden entsprechend, produzieren wir Prototypen, Kleinserien und Serien.
Einzigartige Technologie Einzigartige Technologie - Präzision, die Normen übertrifft
asphericon überzeugt nicht nur mit modernsten Fertigungstechnologien, sondern auch mit einzigartigen High-End-Finishing-Verfahren, ultrapräzisen Vermessungsmöglichkeiten und hochwertigen Beschichtungstechnologien.
Ergänzende Services Ergänzende Services - Vermessung, Beschichtung und Optikfassung
Passend zu Ihren individuellen Anforderungen fertigen wir optische Beschichtungen, vervollständigen wir Ihre Axicons mit hochwertigen Fassungen und/oder charakterisieren diese.

Technische Daten Custom Axicons

Kundenspezifische Axicons*
Durchmesser 1 - 420 mm
Durchmesser Toleranz +/- 0,03 mm
RMS Unregelmäßigkeit (RMSi) 40 nm
Oberflächenunvollkommenheit (Scratch/Dig) 20-10
Beschichtung kundenspezifisch
Laserzerstörschwelle kundenspezifisch
Vermessung (optional) vollflächig interferometrisch
Lieferzeit ab ca. 3-4 Wochen
*Best-fit-Angaben

📎 Download Fertigungsmöglichkeiten


Sprechen Sie mit unserem Team
Sprechen Sie mit unserem Team
Sales Team Jena

StockOptics Axicons

Entdecken Sie unsere exklusive Auswahl an lagerhaltigen a|Axicons. Diese überzeugen mit einer Oberflächenformabweichung von RMSi ≤0,07 µm und folgenden Spezifikationen:


  • Erhältlich in 4 Standardbeschichtungen
  • Verfügbar in zwei Durchmessern (25,4 mm und 50,8 mm)
  • Ideal für Laseranwendungen im Hochleistungsbereich
  • Lieferung direkt ab Lager für kurze Lieferzeit
  • RoHS-konform



Webshop mit kurzen Lieferzeiten Webshop mit kurzen Lieferzeiten - Lieferung bequem und schnell
Die Vorteile präzisionsgefertigter Axicons kombiniert mit den Kostenvorteilen einer Serienproduktion: Axicons der StockOptics Linie können unkompliziert über den Webshop direkt ab Lager geordert werden.
Hochwertige Fassungen Hochwertige Fassungen - Mit gravieren Spezifikationen
Optimal ausgerichtet, sind ausgewählte a|Axicons auch mit Fassungen und einer Dezentrierung < 10 µm erhältlich. Die mit Linsenspezifikationen beschrifteten Fassungen ermöglichen ein komfortables Handling.
Hochwertige  Beschichtungen Hochwertige Beschichtungen - Standartisiert oder individuell
asphericon fertigt Beschichtungen im Spektralbereich von UV bis IR - von AR-, über metallische Schichten hin zu Filterbeschichtungen für spezifische Wellenlämngen mit vernünftigen Lieferzeiten und zuverlässigem Service.

Angebot anfragen

Ungefasste Optiken


RMSi [nm]Diameter [mm]λDesign [nm]MaterialCoating
Product
Code
RMSi
[nm]
Scratch-DigDiameter
[mm]
Angle
[degree]
Edge
Thickness
[mm]
λDesign
[nm]
MaterialCoatingPrice
uncoated
Price
coated
XFL25-005-U-U 70 40-20 25.4 0.5 5.0 780 Fused Silica A / B / C / X yes.00 493.00 594 Angebot
XFL25-010-U-U 70 40-20 25.4 1.0 5.0 780 Fused Silica A / B / C / X yes.00 493.00 594 Angebot
XFL25-020-U-U 70 40-20 25.4 2.0 5.0 780 Fused Silica A / B / C / X yes.00 493.00 594 Angebot
XFL25-050-U-U 70 40-20 25.4 5.0 5.0 780 Fused Silica A / B / C / X yes.00 493.00 594 Angebot
XFL25-100-U-U 70 40-20 25.4 10.0 5.0 780 Fused Silica A / B / C / X yes.00 493.00 594 Angebot
XFL25-200-U-U 70 40-20 25.4 20.0 5.0 780 Fused Silica A / B / C / X yes.00 493.00 594 Angebot
XFL50-005-U-U 70 40-20 50.8 0.5 8.0 780 Fused Silica A / B / C / X no.00 800.00 933 Angebot
XFL50-020-U-U 70 40-20 50.8 2.0 8.0 780 Fused Silica A / B / C / X no.00 800.00 933 Angebot
XFL50-050-U-U 70 40-20 50.8 5.0 8.0 780 Fused Silica A / B / C / X no.00 800.00 933 Angebot
XFL50-100-U-U 70 40-20 50.8 10.0 8.0 780 Fused Silica A / B / C / X no.00 800.00 933 Angebot
XFL50-200-U-U 70 40-20 50.8 20.0 8.0 780 Fused Silica A / B / C / X no.00 800.00 933 Angebot
Preise pro Stück und in EUR. Verkauf nur an Gewerbekunden. Alle Preise verstehen sich exklusive MwSt.

Gefasste Optiken


RMSi [nm]Diameter [mm]λDesign [nm]MaterialCoating
Product
Code
RMSi
[nm]
Scratch-DigDiameter
[mm]
Angle
[degree]
Edge
Thickness
[mm]
λDesign
[nm]
MaterialCoatingPrice
uncoated
Price
coated
XFM25-005-U-U 70 40-20 25.4 0.5 5.0 780 Fused Silica A / B / C / X 493.00 594.00 Angebot
XFM25-010-U-U 70 40-20 25.4 1.0 5.0 780 Fused Silica A / B / C / X 493.00 594.00 Angebot
XFM25-020-U-U 70 40-20 25.4 2.0 5.0 780 Fused Silica A / B / C / X 493.00 594.00 Angebot
XFM25-050-U-U 70 40-20 25.4 5.0 5.0 780 Fused Silica A / B / C / X 493.00 594.00 Angebot
XFM25-100-U-U 70 40-20 25.4 10.0 5.0 780 Fused Silica A / B / C / X 493.00 594.00 Angebot
XFM25-200-U-U 70 40-20 25.4 20.0 5.0 780 Fused Silica A / B / C / X 493.00 594.00 Angebot
Preise pro Stück und in EUR. Verkauf nur an Gewerbekunden. Alle Preise verstehen sich exklusive MwSt.

Beschichtungsmöglichkeiten*

AR-Coatings
A: RMAX <1.0%, 532 nm, AOI=0°
B: RMAX <1.0%, RAVG ≤0.4%, 632-780 nm, AOI=0°
C: RMAX <1.0%, 1064 nm, AOI=0°
X: RMAX <1.0%, 355 nm, AOI=0°
* Kundenspezifische Beschichtungen auf Anfrage erhältlich.

📎 StockOptics Katalog Europa 2024



Custom Axicons
Lagerhaltige Axicons
Präzise gefasste Axicons
