Optická zrcadla

Vysoce kvalitní materiál se snoubí s inovativní technologií.

Optická zrcadla na zakázku

Optická zrcadla nacházejí široké uplatnění v mnoha průmyslových odvětvích, jako je zobrazování, osvětlení, interferometrie, life sciences a polovodiče. Ve společnosti asphericon pečlivě vyrábíme řadu přesných zrcadel včetně laserových zrcadel, infračervených zrcadel a asférických reflektorů. Pro tato zrcadla dodáváme celou řadu materiálů na míru, od různých typů skla až po křemík a ZERODUR®. Naše rozsáhlá řada špičkových optických tenkých vrstev zajišťuje vysokou odrazivost při požadovaných vlnových délkách nebo rozsazích.

Naše optická zrcadla

Ať už se jedná o komponenty pro dalekohledy nebo metrologii, asphericon je vaše jediné místo pro všechna sofistikovaná řešení vyžadující absolutní přesnost. Společně s navržením a výrobou.


nabízíme také zrcadla s tenkými vrstvami a dielektrická zrcadla s odraznými vlastnostmi přesahujícími 99 % přizpůsobená pro jednotlivé vlnové délky, dvě vlnové délky a širokopásmový rozsah. Kromě toho nabízíme řešení tenkých vrstev pro VIS a IR rozsah.

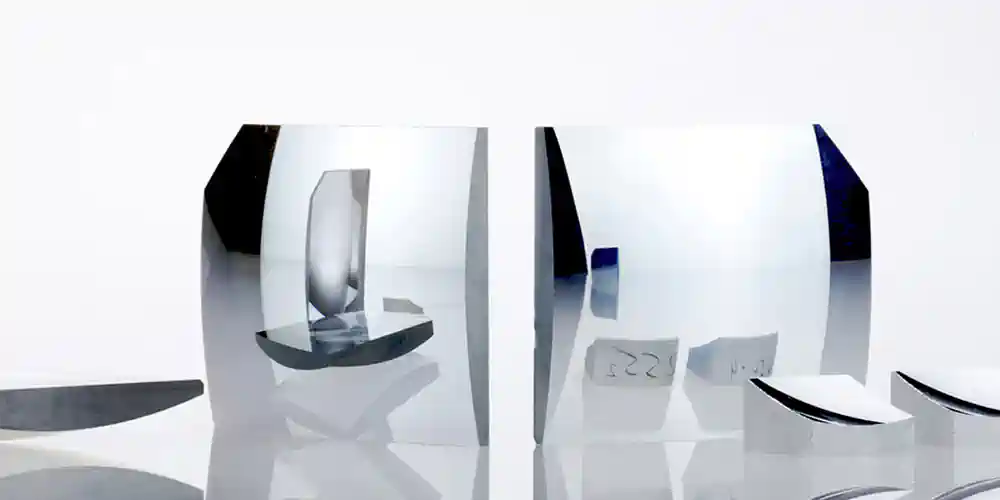

Individuální asférická zrcadla

Typy tenkých vrstev

V závislosti na potřebách našich zákazníků nabízíme různé optické tenké vrstvy zrcadel:

  • Kovová zrcadla
  • Dielektrické vrstvy
  • Filtrační vrstvy

Kovové reflexní vrstvy

Povrchy pokryté reflexními kovy, jako je hliník (Al), stříbro (Ag) nebo zlato (Au), se označují jako kovové zrcadlo nebo reflexní vrstva. Kovová zrcadla dosahují přibližně 96% odrazivosti, přičemž zbývající světlo (asi 4 %) je obvykle pohlceno, což způsobuje, že se zrcadlo při intenzivním světle zahřívá. Výhoda kovových zrcadel spočívá v jejich cenové výhodnosti a široké odrazivosti, díky čemuž jsou vhodná pro zařízení, jako jsou spektrometry a dalekohledy. Různé kovy slouží k různým účelům: hliník poskytuje vysokou odrazivost pro UV světlo, zatímco stříbro s minimální absorpcí světla ve VIS a NIR spektru je vhodné pro systémy s omezeným rozpočtem. Pro oblast NIR se upřednostňují chemicky odolná optická zrcadla potažená zlatem. Vzhledem k nižší mechanické pevnosti a chemické odolnosti kovových vrstev je výhodné je dodatečně chránit dielektrickou vrstvou.


Dielektrické vrstvy

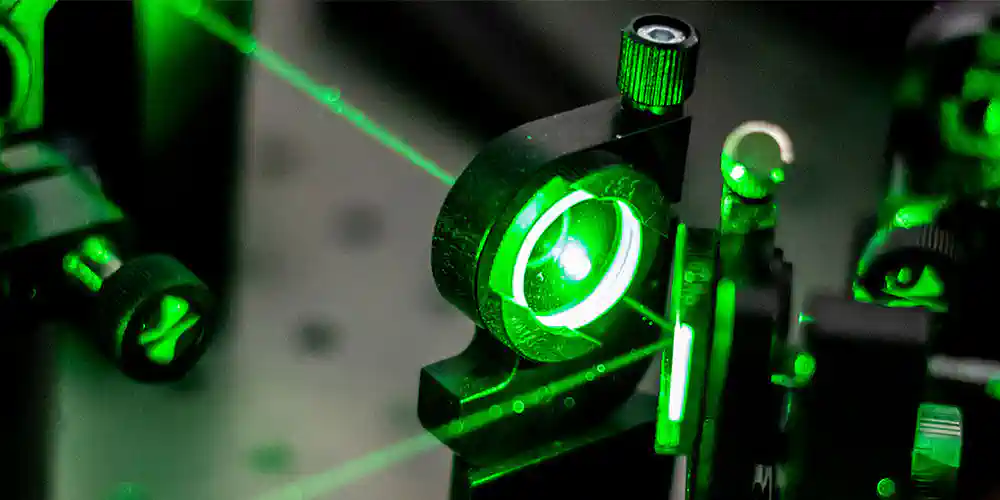

Pokud potřebujeme zrcadla s ještě vyšší odrazivostí, používáme dielektrické materiály. Ty mohou odrážet až 99,9 % světla a zároveň se zahřívají méně než jejich kovové protějšky. Dielektrické tenké vrstvy zrcadel navíc umožňují přesnou kontrolu nad přenášenými vlnovými délkami. Tato zrcadla jsou vyrobena pro různé úhly dopadu a nabízejí trvanlivé řešení s minimálním namáháním, zejména pro aplikace s vysokým výkonem laseru.


Filtrační vrstvy

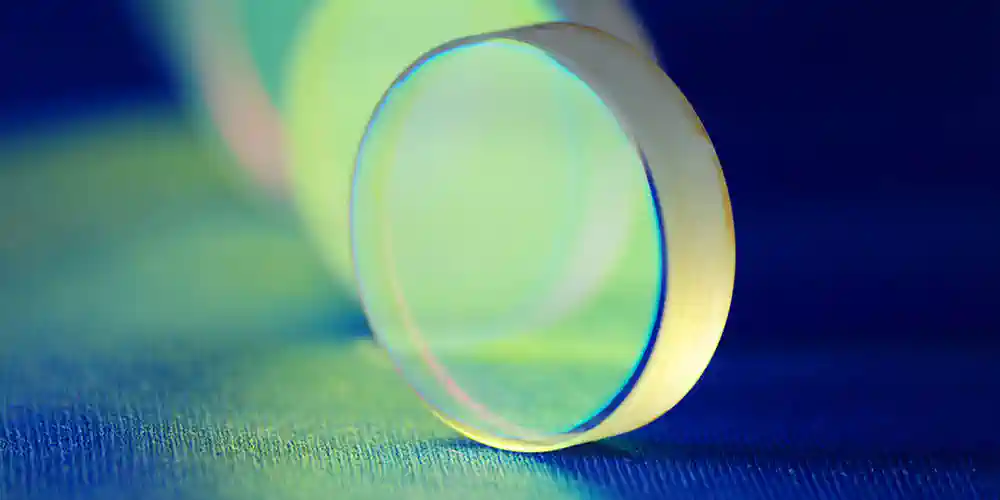

Antireflexní vrstvy jsou důležitým doplňkem, pokud optické komponenty potřebují vysokou propustnost - například pro snížení ztrát odrazem ve směru paprsku optických systémů. Různé typy zahrnují jak jednoduché povlaky, tak vícevrstvé systémy a optické tenké vrstvy minimalizující odraz, které jsou vhodné zejména pro laserové aplikace. Konkrétně se v laserových aplikacích používají vrstvy ve tvaru V, které chrání optiku před poškozením.

Rozsáhlý přehled naší nabídky tenkých vrstev naleznete v sekci tenké vrstvy.


Optická zrcadla od společnosti asphericon
Optická zrcadla od společnosti asphericon

Obraťte se na náš tým
Obraťte se na náš tým
Sales Team

Specifikace optických zrcadel

Zakázková zrcadla
Průměr1-420 mm
Tolerance průměru+0/-0.3 mm
RMS iregularita (RMSi)25 nm
Vady povrchu (Scratch/Dig)20 - 10
Tenké vrstvyNa přání zákazníka
MěřeníCeloplošná interferometrie
MateriályNa přání zákazníka (téměř všechny druhy skla, křemenné sklo, křemík, ZERODUR®)
OsazeníNa přání zákazníka

📎 Data sheet k výrobním možnostem ke stažení


Sháníte optická zrcadla?

Kam patří optická zrcadla?

Zrcadla a optika s reflexními tenkými vrstvami se používají v mnoha různých odvětvích a aplikacích. Obecně řečeno září v oblasti fotoniky, kde poskytují řešení pro zobrazování a osvětlení a pomáhají ve výzkumu a vývoji. Vzhledem ke své schopnosti manipulovat s dráhou paprsku v optických systémech jsou zrcadla nezbytná v laserových aplikacích. To je zase přínosem pro obory, jako je zdravotnická technika, výzkum vesmíru a zpracování materiálů. Svět senzorové techniky a polovodičů by bez těchto optických zrcadel nemohl fungovat.


Referenční projekt

Vysoce přesná zrcadla pro astromomické senzory
Vysoce přesná zrcadla pro astromomické senzory
Velikost, hmotnost a odolnost vůči teplotním výkyvům jsou vedle autonomního určení polohy nejdůležitějšími výzvami moderních astronomických senzorů. S vývojem ASTRO® XP dosáhl Jena-Optronik důležitého pokroku v dalším vývoji senzorů.
