Optomechanické komponenty
Pro přesné zarovnání a menší rozměry systému
Optomechanické komponenty pro bezkonkurenční přesnost systémem Plug and Play
Zjistěte, jak vám pokročilá optomechanika společnosti asphericon umožňuje přesné nastavení optických prvků v rámci dráhy svazku - snižuje náklon, zvyšuje kompaktnost sestavy a šetří adaptéry. Prozkoumejte bezkonkurenční možnosti adaptéru a|Adapter Tilt a držáku a|VariMount z řady BeamTuning pro vaše optické aplikace, které vám společnost asphericon ušila na míru.

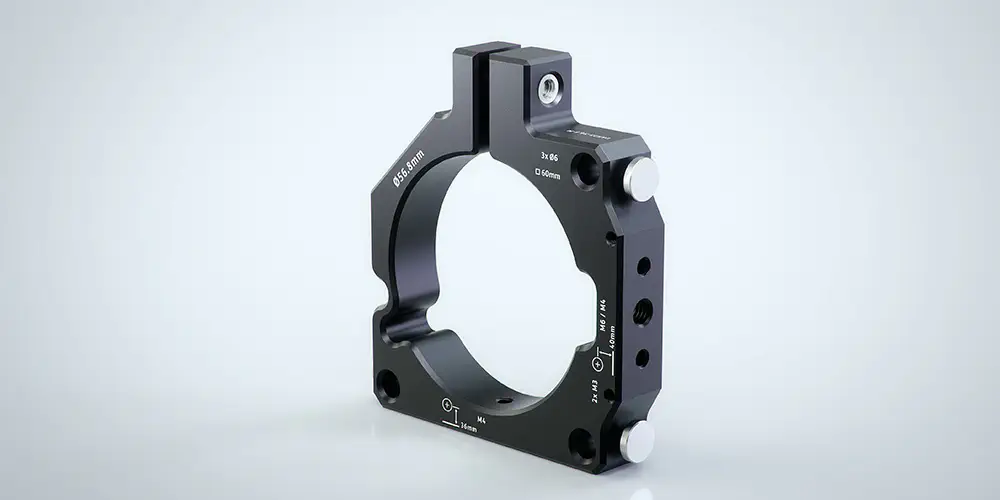

a|VariMount
Různé optické sestavy - jako například sestavy pro tvarování laserového svazku - často vyžadují alespoň jeden další adaptér pro každý prvek a funkci v dráze svazku. Tento požadavek nejen prodlužuje délku nastavení, ale také zvyšuje riziko náklonu a decentralizace. a|VariMount společnosti asphericon, průlomová optomechanická součástka, tyto problémy řeší přímo.
Držák a|VariMount umožňuje bezchybnou integraci a přesné zarovnání optických komponent, pokud jsou připevněny přímo na montážní desku pomocí držáku. Nabízí výběr ze tří vnitřních průměrů (30 mm, 50 mm a 56,8 mm), takže se bez problémů integruje do 30mm a 60mm klecových systémů (od výrobců jako Thorlabs, Owis a Qioptiq) a lze jej namontovat na množství kolejnicových systémů bez nutnosti použití dalších adaptérů.
Důmyslná optomechanická konstrukce držáku a|VariMount umožňuje upínat optické součásti na širokém povrchu, nikoli v izolovaných bodech, čímž se snižují špičky napětí a deformace způsobené bodovým zatížením. Tato vlastnost umožňuje snadnou integraci i citlivých držáků, jako jsou držáky vyrobené z hliníkových slitin. Všestrannost je dále zvýšena zabudováním otvorů se závity M6 a M4 kompatibilních se všemi sloupkovými systémy, což umožňuje kombinovat různé optické systémy a výrobce.
Specifikace
- Optomechanický držák pro integraci produktů BeamTuning a mezisystémových komponent (např. od společností Thorlabs, Owis, Qioptiq) do sestav.
- K dispozici ve třech vnitřních průměrech:
- 30 mm pro komponenty BeamTuning
- 56.8 mm pro a|VariColl
- 50/50,8 mm (2") pro neosazené asféry a axikony (od podzimu 2023).
- Standardně dodáváno s otvory se závitem M4 a M6 pro všechny sloupové systémy.
- Pro integraci optických komponent do systémů 30 a 60 klecových konstrukcí
- Snižuje potřebu dalších adaptérů
- Lze umístit naplocho přímo na montážní desky
Technické rozměry [mm]
Technické rozměry držáku a|VariMount, který je k dispozici v následujících vnitřních průměrech: 30, 56,8 a 50,8 mm (2").
a|Adapter Tilt
Technické rozměry [mm]
Příklad použití a|Adapter Tilt (propojení dvou a|BeamExpander) a jeho technické rozměry.
