Průmyslové kamerové systémy
Odolné a vysoce kvalitní asféry a free form čočky

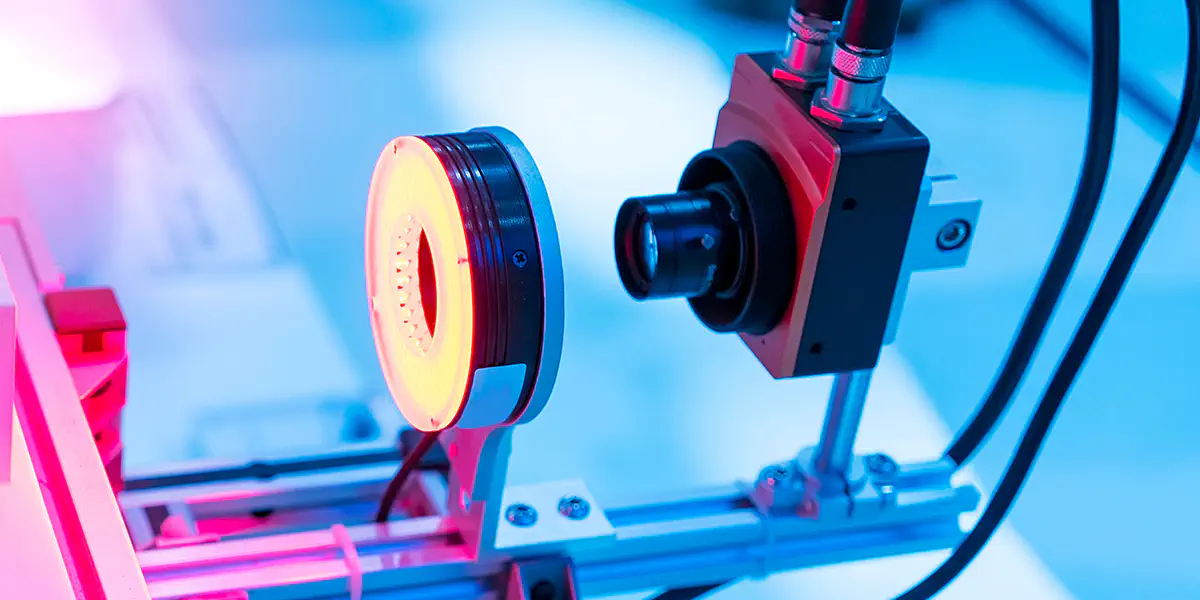

Průmyslové kamerové systémy slouží k pořizování snímků, pozorování procesů, přenosu generovaných dat do softwarové jednotky a v případě potřeby k jejich ukládání. Nejdůležitější součástí je čočka. Jejím úkolem je snímat světlo rozptýlené předmětem přes čočku nebo systém a zaostřovat obraz na světlocitlivý senzor. Senzor převádí světelný signál na elektromagnetické záření a jeho intenzitu a frekvenci převádí na data. Data jsou vyhodnocena softwarovou jednotkou a použita pro příslušnou optimalizaci nebo vyhodnocení procesu.
Různé aplikace, vysoké požadavky
Oblasti použití průmyslových kamerových systémů jsou rozmanité a pokrývají oblasti jako je kontrola kvality, robotika nebo farmaceutický průmysl. Nároky na průmyslové kamerové systémy a optické prvky, které obsahují, jsou odpovídajícím způsobem vysoké. Musí odolat nejtěžším podmínkám, jako jsou vysoké teploty, vibrace a nepřetržité používání. Měly by vždy poskytovat reprodukovatelné výsledky a zaručovat vysoký stupeň spolehlivosti. Velký význam mají také faktory jako dynamický rozsah, rozlišení nebo snímací frekvence.
Čočka jako nejdůležitější součást systému
Průmyslové kamerové systémy obsahují kvalitní objektiv pro zaostření potřebných informací na snímač. Volba správného objektivu závisí jednak na druhu měření a velikosti obrazového pole, ale také na požadovaném rozlišení. Průmyslové čočky jsou k dispozici v různých verzích. Často používanou čočkou je například čočka entocentrická, která má pevnou ohniskovou vzdálenost. Zobrazuje předměty stejné velikosti v různých vzdálenostech a v různých velikostech: menší v dálce a větší v blízkosti. Normální objektivy se tedy nehodí pro aplikace v měřicím rozsahu, ale pevná ohnisková vzdálenost umožňuje velmi dobře upravit oblast objektu. Oblasti použití pro entocentrické čočky jsou například kontroly montáže nebo čtení čárových kódů. Existují také objektivy, u kterých lze ohniskové vzdálenosti nastavit v pevném rozsahu pomocí funkce manuálního nebo motorického zoomu, stejně jako funkce clony nebo automatického ostření. Tyto zoomové objektivy se používají pro měnící se vzdálenosti.
Další často používanou čočkou je telecentrická čočka. To má zvláštní výhodu v tom, že objekty pozorované na různé vzdálenosti mají stejnou velikost obrazu. Protože hlavní paprsky v prostoru objektu a obrazu jsou vedeny rovnoběžně s optickou osou, objekty různých vzdáleností zobrazované v rovině obrazu mají stejnou velikost. Tuto výhodu lze využít u předmětů, které se mají měřit na dopravních pásech, např. pokud nejsou přesně umístěny. Telecentrické čočky jsou vhodné zejména pro náročnější postupy optické kontroly.
Další často používanou čočkou je telecentrická čočka. To má zvláštní výhodu v tom, že objekty pozorované na různé vzdálenosti mají stejnou velikost obrazu. Protože hlavní paprsky v prostoru objektu a obrazu jsou vedeny rovnoběžně s optickou osou, objekty různých vzdáleností zobrazované v rovině obrazu mají stejnou velikost. Tuto výhodu lze využít u předmětů, které se mají měřit na dopravních pásech, např. pokud nejsou přesně umístěny. Telecentrické čočky jsou vhodné zejména pro náročnější postupy optické kontroly.
