球面透镜
高精度单透镜、双合透镜和三合透镜
球体-具有消色差功能的透镜
球面透镜，也称为圆形光学器件或球体，用于收集、发散或聚焦光线。它们用于各种技术应用，例如在[医疗技术]（/cn/solutions/applications/lifescience/）和半导体工业中，或作为消色差[透镜系统]（）中的组件。消色差透镜由两到三个胶合在一起的透镜组成。这种组合通常用于减少球面像差。
来自艾斯飞睿的球面镜
得益于现代制造技术，我们能够用不同的材料生产高质量的球面透镜。除了光学玻璃，这些还包括锗和硅等晶体、金属、PMMA和IR材料。为了获得理想的使用效果，我们还根据应用情况为您的球体涂上高质量的[光学涂层]（/cn/solutions/services/optical coating/）。非球面制造直径从5毫米到300毫米的球体，形状精度低至纳米级，可根据您的要求进行定制。
优势一览
- 定制化的透镜
- 材料：玻璃|熔融二氧化硅|PMMA|金属|IR材料
- 高品质定制镀膜（光谱范围从190 nm到5.1µm）
- 合理的交期
- 符合RoHS规范要求
球面镜的规格
| 标准品质 | 高精度品质 | 高端精加工品质 | |
|---|---|---|---|
| 直径 | 5 – 300 mm | 5 – 300 mm | 5 – 300 mm |
| 直径公差 | ± 0,1 mm | ± 0,1 mm | ± 0,01 mm |
| 中心厚度 | 2 > CT < 100 mm | 2 > CT < 100 mm | 2 > CT < 100 mm |
| 中心厚度公差 | ± 0,1 mm | ± 0,03 mm | ± 0,01 mm |
| 半径公差 | ± 0,1 % | ± 0,01 % | ± 0,01 % |
| 倾斜度 | 300" | 30" | 15" |
| 表面不规则度（条纹） | 0,8 | 0,3 | 0,3 |
| 表面质量 (scratch/dig) | 60 - 40 | 40 - 20 | 20 - 10 |
| 表面粗糙度 Rq | 2 nm | 1,5 nm | 0,5 nm |
| 镀膜 | 客户-指定 | 客户-指定 | 客户-指定 |
| 材料 | 客户-指定 | 客户-指定 | 客户-指定 |
| 符合RoHS & REACH 规范要求 | 已认证 | 已认证 | 已认证 |
球面光学产品系列
我们的产品范围包括生产以下类型的球面镜：
- 平面凸透镜/平面凹透镜
- 双凸/双凹透镜
- 消色差的单透镜、双合透镜和三合透镜
艾斯飞睿加工球面透镜的流程包括：
- 抛光
- 镀膜
- 去污
- 边缘涂层
- 激光雕刻
并且具有多种几何形状：
- 圆形，
- 矩形，
- 具有斜面、孔或台阶。
有关球面光学的更多信息，请参阅我们的公司简介.
Reference projects

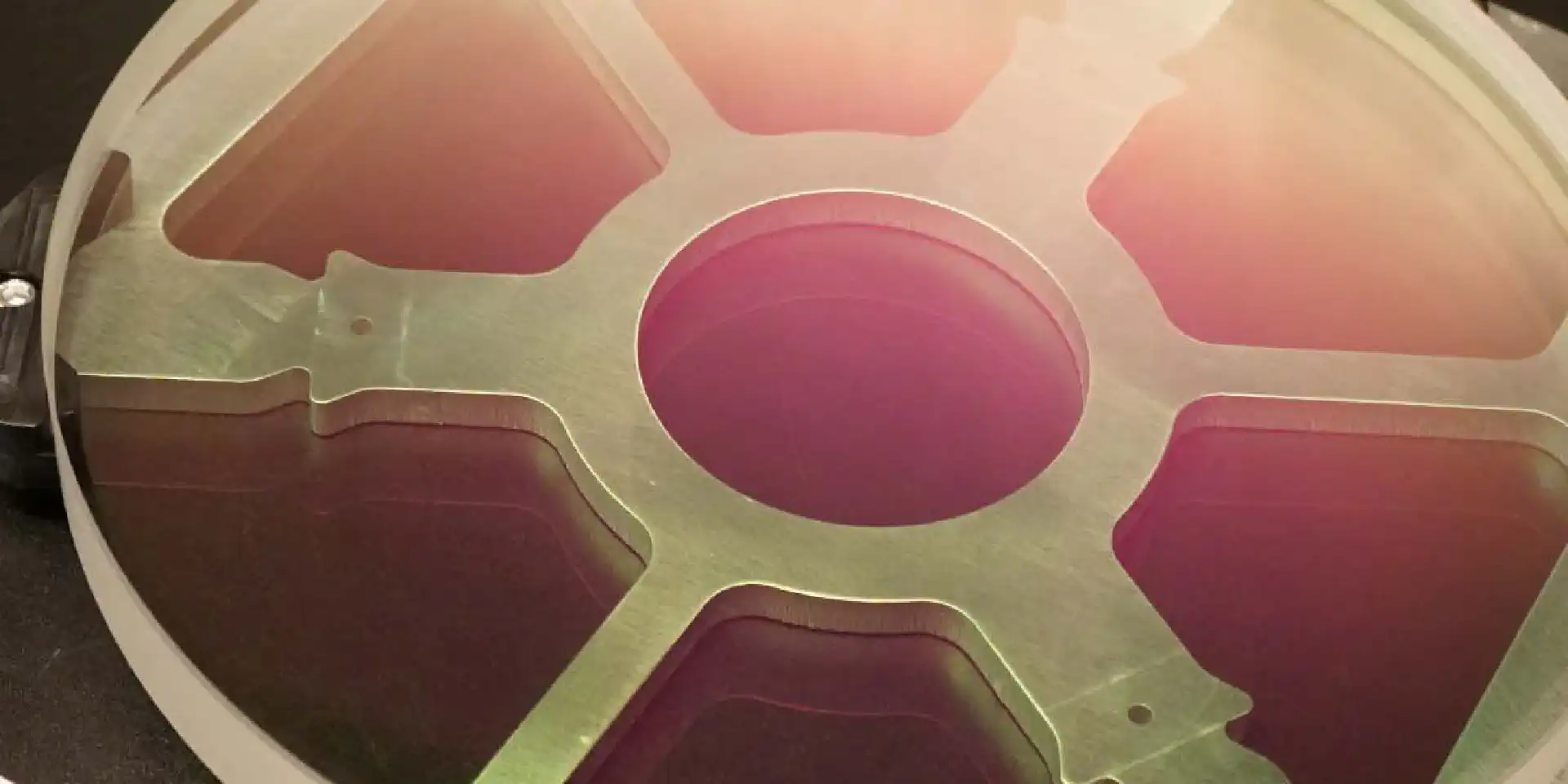

用于高能激光PHELIX的望远镜透镜
20多年来，达姆施塔特的GSI亥姆霍兹中心für Schwerionenforschung一直在研究开发用于高能物理领域基础研究的高功率高能激光器。PHELIX（用于重离子实验的Petawatt高能激光器的缩写）被计划用于研究等离子体物理学、天体物理学和原子物理学的基本过程。
哨兵5号上使用的光学产品
为了分析大气成分，如O3、NO2、SO2等，欧空局与欧洲联盟共同启动了哨兵5号项目，从2022年起部署在MetOp-SG A航天器上，这个光谱仪系统的一个中心目标是监测痕量气体浓度。艾斯飞睿为哨兵5号的一个子系统制造了耐用的光学元件。
NorSat-4卫星NIORD成像仪的光学特性
与前三颗卫星一样，NorSat-4海上跟踪卫星基于SFL的DEFANT平台（一个用于30公斤以下有效载荷的中型微型卫星平台），在监测北极水域的船舶活动方面发挥着关键作用。
