球面反射镜
艾斯飞睿的精密凹凸反射镜
凹凸球面镜
在艾斯飞睿，我们提供精密制作的凹凸球面反射镜，可根据您的独特需求进行定制。生产范围广泛，包括各种类型的玻璃、晶体（如硅）和金属。利用最先进的镀膜技术，我们还提供从可见光（VIS 到红外 (IR) 方案。
优势
- 定制反射镜
- 材料：光学玻璃、石英玻璃、金属
- 高品质定制涂层 ( 光谱范围从190 nm 到 5.1 µm)
- 合理的交期
- 产品符合ROHS规范要求
球面反射镜的规格
| 球面反射镜 | |
|---|---|
| 直径 | 最高可达420 mm |
| 直径公差 | +0/-0.3 mm |
| RMS 不规则度 (RMSi) | 25 nm |
| 表面瑕疵 (Scratch/Dig) | 20 - 10 |
| 镀膜 | 客户指定 (例如电介质镀膜、金属基镀膜、过滤镀膜) |
| 测量 | 全表面干涉 |
| 材料 | 特定于客户 (几乎任何类型的玻璃，石英玻璃，锗，硅，ZERODUR®) |
| 安装件 | 客户指定 |
| 交期 | 6-8周起 |
球面镜产品组合
与抛物面镜相比，球面镜的结构更简单，生产也更简单。 然而，由于球面镜的焦点受到球面像差的影响，并且不会将光线集中到一个点上，因此选择正确的反射镜必须始终针对特定的应用。
艾斯飞睿出品的凹面镜
凹球面镜用于医学、汽车前灯和其他灯具的生产等领域，其焦距由公式f=2/r确定，其中r表示曲率半径。这些反射镜可以将平行光聚焦到焦点，相反，可以将来自焦点的光反射成几乎平行的光束。例如，在汽车前照灯中，灯泡发出的光被捕获并有效地向前反射（见图1）。

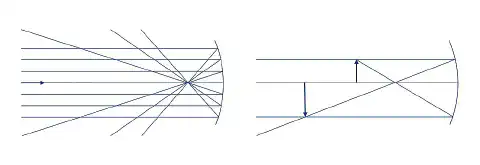

图1：凹面镜的工作原理（左）和示意图（右）。其向内弯曲的反射表面具有收集效果，将平行于光轴的光线集中到一个点上。
凹球面镜也用于望远镜，例如用于地球观测的光谱仪。如果使用的镀膜正确，或者由金属制成，它们可以用来接收电视、无线电和雷达波。
艾斯飞睿出品的凹凸球面反射镜
凸面镜，也称为发散镜，具有向外弯曲的反射表面。因为它们向外散射光线，所以不能用来聚焦光线。它们产生了一个虚像，焦点和曲率中心都是镜子内无法访问的假想点。因此，凸面镜产生的图像无法投影到屏幕上，因为图像位于凸面镜内部。虽然比反射的物体小，但随着物体靠近镜子，图像会变大。更重要的是，与平面镜或凹面镜等其他反射表面相比，凸球面镜提供了更宽的视场。这种将周围光线合并为单个图像的能力用于汽车后视镜和安全监控等应用。

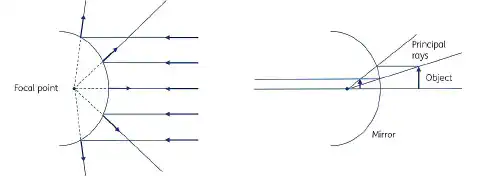

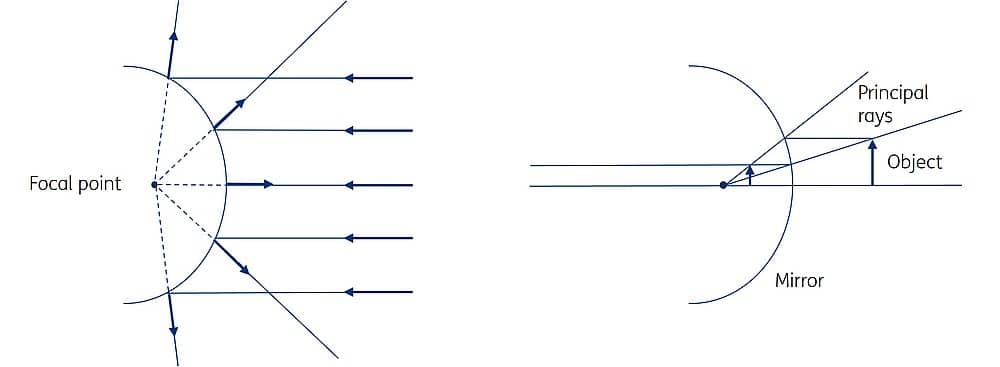

图2：凸面镜的工作原理（左）和示意图（右）。反射表面向外弯曲，使其散射。
