光纤耦合
完美匹配FC/PC光纤跳线
优化的激光光纤耦合和光纤准直
来自艾斯飞睿的可调节光纤准直器 / 光纤耦合器确保FC/PC光纤跳线完美对准您的激光设置。把数值孔径高达0.275的准直器与其他 光束整形元件组合在一起,可以获得任意想要的光束并且保持衍射受限的波前。精密的 光学设计 使得准直器只需要微调即可实现光纤耦合、对准和波前调整。
新功能:您是否需要一种解决方案,可以在将光纤连接到系统的同时,轻松更改光纤准直器的有效焦距?请了解 a|VariColl, 我们最新的光纤准直/耦合器, 由于可以分别调整光纤激光光束的发散角和大小,成为后续光束整形元件的完美照明组件。

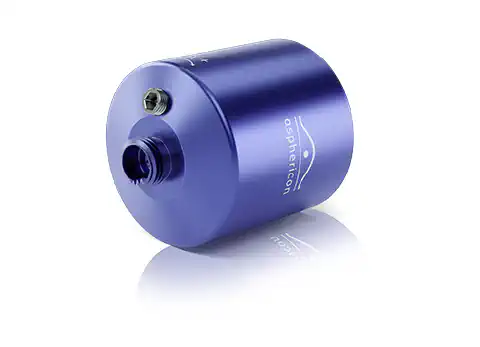

a|AspheriColl

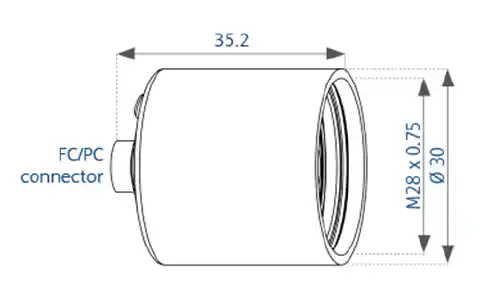

规格和技术尺寸 [mm]
- 光纤准直器覆盖的数值孔径高达0.275
- 焦距 f = 20 mm, Øe= 11,5 mm
- 可覆盖波长范围 350 nm – 1600 nm
- 可轻松调整波长
- 完美对齐的横向位置
- 当使用FC/PC跳线配合使用时,可完全限制衍射 (Strehl > 0.95)
- 由于匹配的适配器也可用于APC光纤跳线
- 与其他可用的光纤耦合器/光纤准直器相比,没有截断效应
- 由于输出光束直径更大,可能不需要额外的扩展(系统长度更短)
输出光束的直径
由a|AspheriColl产生的准直输出光束的直径取决于来自激光源的光纤的NA。这是波长的函数。

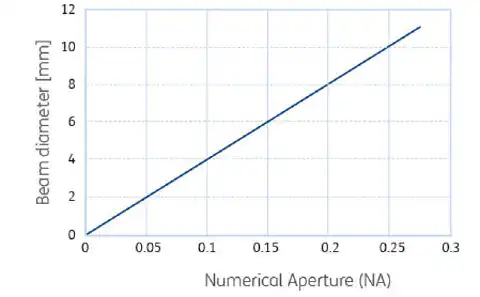

基本直径设置如下图所示。对于355、532、632、780和1064[nm]等波长进行预对准,a|AspheriColl可以准直NA高达0.275的单模光纤的输出光束。
光学性能

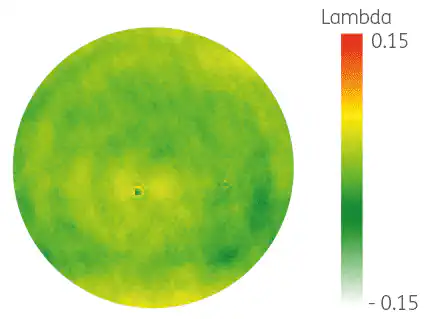

右边的图片显示了在632nm处测量的a|AspheriColl的波前。准直输出光束的直径取决于光纤的数值孔径(NA)和模场直径(MFD)。光纤准直器完全适配设计波长,但如果有需要,也可以在一定的波长范围内进行调整。由于其外径为30 mm,a|AsperiColl适用于任何标准支架(如OWIS)。只要简单地插入光纤跳线,a|AsperiColl就可以使用了。
波长范围

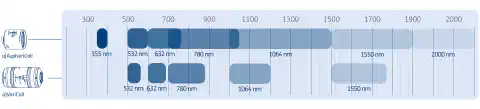

使用a|AsperiColl进行光纤耦合/光纤准直,可覆盖多个波长范围,其设计波长分别为355, 532, 632, 780, 1064 [nm]。

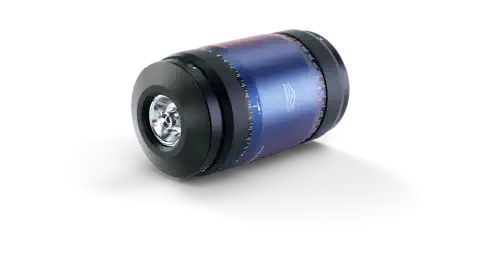

a|VariColl

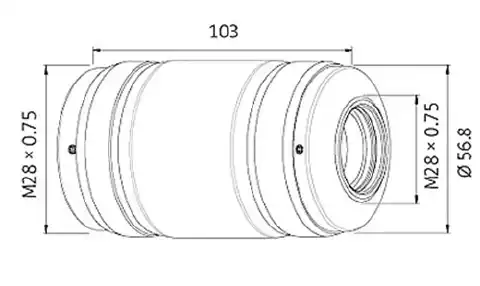

规格和技术尺寸 [mm]
- 有效焦距: 47–99 mm
- 可针对从0.055 到 0.12的数值孔径的光纤激光光束进行准直
- 有4种设计波长可选 (532 nm, 632 nm, 780 nm, 1064 nm)
- 可覆盖大光谱范围: 500–1,200 nm
- 最大可产生1/e²=11mm的衍射受限的准直光束,RMS 波前误差< 50 mλ
- 可调光束直径,在设计波长内保持恒定发散角
- 也可以精确调整发散角
- 因其可以对发散度和光束直径进行单独调整,为整形器提供最佳的输入光束条件,因此可以为 a|TopShape, a|AiryShape, and a|SqAiryShape提供完美照明。
- 激光损伤阈值: 12 J/cm², 100 Hz, 6 ns, 532 nm
波长范围
a|VariColl光纤准直器可覆盖宽波长范围,其设计波长分别为 532, 632, 780, 1064[nm]。
灵活性

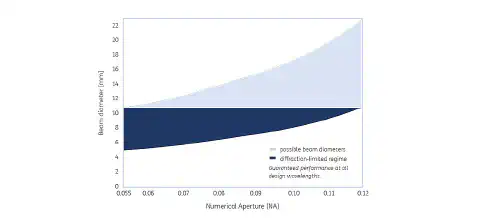

开发a|VariColl是为了补偿由于制造而引起的光纤数值孔径(NA)的变化。对于0.055至0.12范围内的NA,可以在衍射受限的质量下实现最大1/e²直径为11 mm的输出光束。对于低于0.12的NA,较小的衍射限制直径也是可能的(见图)。
光学性能
您是否正在寻找一种解决方案,可以轻松地更改光纤准直器的有效焦距,同时又可以方便地将光纤跳线连接到您的激光设备中?该图显示了a|VariColl 532nm的测量波前和强度分布。VariColl的一个关键特性是,无论您选择何种光束直径,准直光束都会保持准直状态。a|VariColl产生衍射受限的波前,因此非常适合搭配使用光束整形器,如艾斯飞睿的整形器(a|TopShape,a|AiryShape,a|SqAiryShape)。尤为特别的是,a|VariColl可以单独调节发散度和光束直径,为光束整形器创建了最佳的输入光束条件。
a|TopShape LD Fiber

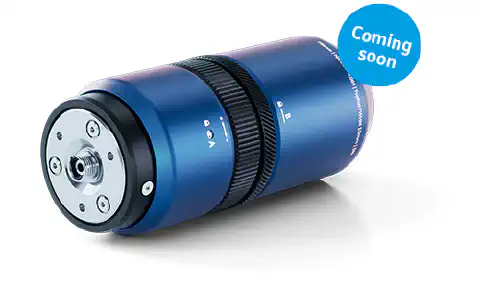

a|TopShape LD Fiber是asphericon公司即将推出的最新型的光束整形器,专为直接耦合到单模光纤而设计。它能产生具有均匀强度分布和平坦波前的完美准直的平顶光束,并可在极长的工作距离稳定地工作。该整形系统补偿了光纤数值孔径(NA)因制造过程而产生的变化,可以灵活地选择光纤,易于使用。
a|TopShape LD Fiber采取了非球面的设计,通过允许光的无损再分配,实现了最佳的光子输出质量。其即插即用的功能使得该整形器能够轻易地集成到现有的光路系统中,最大限度地减少了修改光路的需要。该系统的操作简单直观,易于使用,无需复杂的操作流程或技术经验。
此外,通过配合使用BeamTuning系列产品,a|TopShape LD Fiber可以轻易地适应各种特定的要求,为不同的应用提供高度的灵活性。其紧凑轻便的设计让其能够快速轻松地集成到不同的光路系统中,既便携又实用。
规格& 技术尺寸 [mm]
- 在极长的传播距离内稳定输出完美质量的均匀光斑(光束均匀性>90%,工作距离长达2000 mm,RMS波前误差<0.05λ)
- 完全衍射受限 (Strehl > 0.9)
- 设计波长: 780 nm
- 可与FC/PC或FC/APC光纤跳线完美对接
- 输出光束的直径为 @ FWHM: 15 mm
- 输入光纤的NA 范围: 0.07 - 0.095 mm 以补偿与制造相关的偏差
请注意:光纤的截止波长应尽可能接近设计波长,因为它会影响应用波长处的MFD和NA。相对于截止波长,较高的应用波长导致较低的NA和较高的MFD。
灵活性
灵活性是a|TopShape LD Fiber的突出特点之一。该系统始终如一地提供高度均匀的强度分布,如在300至2000毫米的各种工作距离下进行的测量所示(见下图)。即使在较远的工作距离处(2000毫米),光束轮廓依然能够保持小于0.06的出色均匀性。这种稳定性和均匀性使a | TopShape LD Fiber成为科研人员和工程师们的理想解决方案,可在不同的工作距离上完成精确可靠的光束整形任务。
性能

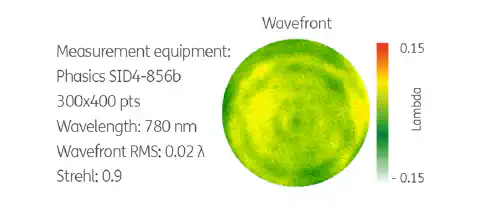

右侧的图显示了a|TopShape LD Fiber在780nm处的测量波阵面。该元件产生衍射受限的波阵面,使其与BeamTuning系列产品完全兼容。RMS波前误差为0.02λ,对应Strehl比为0.9,光学质量非常高。
a|TopShape LD Fiber可以作为独立产品使用,而无需组合光纤准直器、扩束器和光束整形器。它大大减小了光路设计的整体尺寸。
应用案例 - 量子惯性传感器

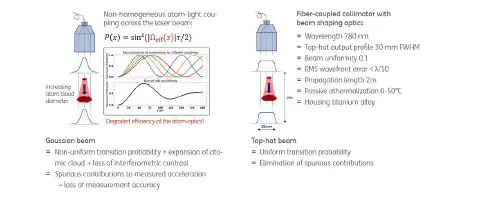

a|TopShape LD Fiber的一个具体应用是现场部署的微分量子重力测量,如欧盟资助的FIQUgS项目所示。在这个项目中,光学系统必须在整个传播范围内实现小于λ/10的RMS波前误差。该产品被用于各种原子惯性传感器的概念验证,实现了提高鲁棒性、光功率和光束传播距离等不同功能。下面参考FIQUgS项目 的结果概述了与使用高斯分布相比,平顶光束的优势。.
