光束整形
轻松将高斯光转换为平顶光。
由非球面镜构成的光束整形器
拥有a|TopShape、a|AiryShape和a|SqAiryShape这三款光束整形器，艾斯飞睿提供了高效的方式将高斯光整形为平顶光，并且在各种激光应用中大放异彩。基于非球面光学，这些镜片模组允许将高斯激光束转换为各种圆形和方形的平顶光。得益于高精度的制造技术，这些光束整形器拥有非凡的质量和稳定的效果，适合于各种激光的应用场景。

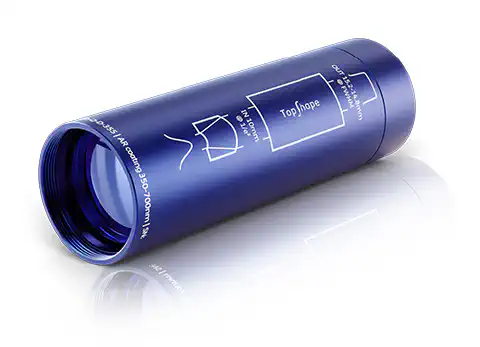

a|TopShape
a|TopShape
a|TopShape LD
a|TopShape LDX规格
- 卓越的光学质量（光束均匀度高达90%到95%）
- 宽光谱范围（320nm – 2500 nm），适用于多波长的应用
- 工作距离 (光束均匀度保持在90%以上):
- a|TopShape：至少300mm；
- a|TopShape LD：可达1.5米；
- a|TopShape LDX: 至少1.5米 – 通过调节入射光的直径和发散角，工作距离可达3米。
- 入射光的直径：
- @ 1/e2 = 10 mm (± 10%) 直径的入射光照射 a|TopShape 和 a|TopShape LD 整形器
- @ 1/e2 = 10.0 - 10.4 mm 直径的入射光照射 a|TopShape LDX
- 出射光的 FWHM = 介于15.2 mm 和 15.7 mm之间
- 激光损伤阈值: 12 J/cm², 100 Hz, 6 ns, 532 nm, 532 nm 对于具有更高激光功率的应用，我们邀请您了解我们的V型镀膜选项。请随时联系我们，我们将提供适合您需求的个性化解决方案。
技术尺寸 [mm]
灵活性
TopShape LD和LDX的关键特征是它们长而稳定的传播距离。下图显示了工作距离为100 mm、1000 mm、3000 mm和4000 mm时光束的强度分布。在1.5米的工作距离之内，LD款的光束均匀度高达95%。通过改变输入光束直径，TopShape LDX可以将94%的均匀度保持在3.2米以内。
由于可以灵活地调整入射光的直径和发散角度，a|VariColl是a|TopShape LDX的理想准直器。如果您想了解更多信息，请参阅 光纤准直和光纤耦合 .
波长范围
光束整形器a|TopShape覆盖了355nm、632nm和1064nm的设计波长，而a|TopShape LD和LDX则可适用于355nm、405nm、532nm、632nm、780nm以及1064nm等不同的设计波长。
平顶光均匀分布的优势
光束整形器在例如激光材料加工、显微镜检测以及荧光显微镜 等应用中起着重要作用 。高斯是一种常见的激光光束，他的强度集中在光束的中心，不适用于部分应用场景。而平顶光则呈现强度均匀分布的形态，相比于高斯光，可以实现更好的切割边缘质量和更均匀的照明效果。欢迎您了解和使用来自艾斯飞睿的光束整形器，轻松将高斯激光光束转换为准直或聚焦的平顶光束，实现光束强度的均匀分布。
a|AiryShape 和 a|SqAiryShape
另一种针对从300nm到1600纳米的波长进行优化的光束整形器是a|AiryShape。该光束整形器与聚焦透镜相结合，将准直的高斯光束转换成聚焦后的圆形平顶或圆环光斑。由于其紧凑的设计，a|AiryShape可以很容易地集成到现有的设置中。
想在焦点的位置创建方形的平顶光斑吗？a|SqAiryShape帮助您解决难题。该光束整形器与聚焦透镜相结合，把准直高斯光束转换成聚焦后的方形光斑，如平顶光斑和圆环光斑。它适合300 nm至1600 nm入射光波长范围，其紧凑的设计（长度仅17.3 mm）也令人印象深刻，可以轻松地适配现有的工作台设置中。使用聚焦镜后，它的工作距离被大大缩短。将a|BeamExpander、a|SqAiryShape与200毫米焦距的聚焦镜集成在一起，可以将配套总长度减少了25%。
规格和技术尺寸 [mm]
- 生成不同形状的光斑
- 可以轻松地通过调整焦距来改变光斑尺寸
- 适用波长范围 ：300 nm 到 1600 nm
- 可轻松集成到现有装置中
- 通过高精度的安装套件实现完美对准
- 紧凑的设计
- 入射光直径 @ 1/e2 = 10 mm; 出射光直径 dAiry = 10 mm
- 激光损伤阈值: 12 J/cm2, 100 Hz, 6 ns, 532 nm
性能额及灵活性
在下图中，沿其传播方向（z轴）的归一化光束剖面总结在一张图中，检测范围为腰部周围±1.5 mm。此外，不同工作平面中对应的最有趣的强度分布显示为2D和横截面图。两个特征光束轮廓图都是用a|AiryShape（λ=635nm）生成的。根据a|AiryShape的工作原理，不仅可以在聚焦透镜的焦平面中生成一个平顶光斑，还可以在不同的工作距离中创建各种光束轮廓，大大提高产品的灵活性。所示光束轮廓的生成质量取决于输入光束质量。为了获得最佳结果，需要具有最小化波前像差的完美准直光束。
右图显示了a|SqAiryShape（λ=1064 nm）的光束剖面横截面，以及其在不同工作平面中的强度剖面，检测范围为束腰周围±6 mm。由于a|SqAiryShape的工作原理，在焦点区域不仅生成一个方形的平顶光斑，而且生成各种具有四重对称性的光束轮廓。使用a|SqAiryShape，光束轮廓的生成质量也取决于输入光束的质量。为了获得最佳结果，需要具有最小化波前像差的完美准直光束。
波长范围
BeamTuning系列产品中的Airyshape可以根据您的需要，适用于宽波长范围。
a|TopHat Tune Circle
a|TopHat Tune Circle旨在生成精确的圆形平顶光斑，其光束直径范围为1至10毫米，使其成为材料加工和其他激光应用的重要整形工具。该产品可与各种焦距的聚焦透镜配合使用，可灵活地调整工作距离和光束直径。通过改变聚焦透镜，用户可以轻松获取不同的的光束直径，同时保持均匀的光束轮廓，完美地展示了该光束整形器的多功能性。

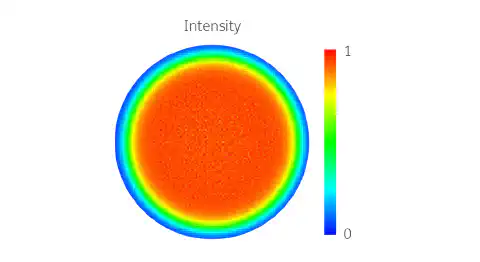

a | TopHat Tune Circle适用于300nm至1600 nm的波长范围，可完美地对接现有的BeamTuning系列器件，如下图的模拟强度分布所示，在进行光束整形后，该器件产生了非常均匀的强度分布。它的外径为30毫米，可以轻松地安装在任何标准支架上，如a|VariMount，然后连接到聚焦透镜即可使用。
规格和技术尺寸[mm]
- 适用于300 nm至1600 nm的波长范围
- 输入光束直径10mm@1/e2
- 光斑尺寸可根据焦距变化进行缩放。例如在与焦距为75mm的聚焦透镜结合使用时，整形并聚焦后产生的平顶光在75 mm工作距离处具有8 mm的直径@半峰全宽。
- 该光束整形器和聚焦透镜之间的设计距离为17 mm，易于与asphericon的非球面镜套件进行连接。
- 激光诱导损伤阈值：12 J/cm²，100 Hz，6 ns，532 nm
对于更高激光功率的应用，请申请V-Coating。联系我们获取定制报价。
灵活性
a|TopHat Tune Circle可生成不同尺寸的均匀的圆形平顶光斑。如右图所示，这种光束整形器可以与各种焦距（例如50毫米、75毫米和100毫米）的聚焦透镜一起使用，只需更换聚焦透镜即可轻松调整工作距离和光斑直径。这使得a|TopHat Tune Circle成为一种多功能工具，可用于需要不同光束直径的应用，同时能够保持平顶光斑的均匀性。右侧的图表显示了平顶光斑的直径是如何随聚焦镜的有效焦距（EFL）变化而变化的。
为了获得最佳性能，强烈建议将a | TopHat Tune Circle与asphericon的非球面聚焦镜套件结合在一起使用。得益asphericon的安装光学理念，两者之间可以进行精确的预对准，确保轻松和快速的连接。只需将a | TopHat Tune Circle与asphericon的聚焦镜套件拧入到位，您就可以在最短的时间内实现高精度的平顶光斑。这种无缝连接的兼容性进一步增强了a|TopHat Tune Circle的便利性和可靠性，使其成为要求苛刻的光学应用的必选产品。
性能

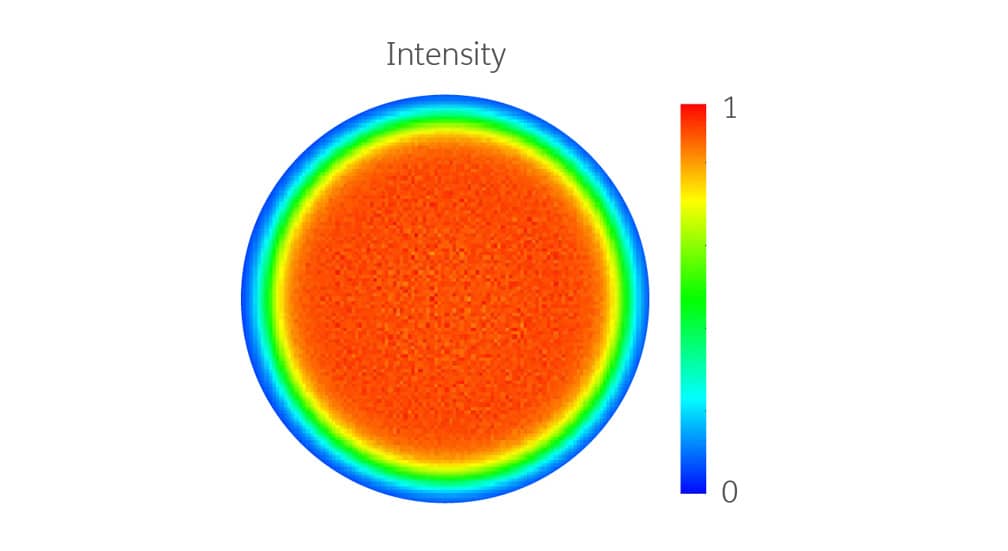

a|TopHat Tune Circle的高性能在光束均匀性方面尤为明显，可确保在各种激光应用中获得一致可靠的结果。此处所示为设计波长为780nm的a|TopHat Tune Circle与聚焦透镜结合使用后，产生的平顶光束的模拟强度分布，展示了完全均匀的强度分布。这种均匀性对于材料加工、激光切割和其他需要激光一致能量分布的应用至关重要。
a|TopHat Tune Circle的外径为30毫米，可安装到任何标准支架中，如a|VariMount，并轻松集成到现有的光学设置中。系统即插即用的设计意味着它可以快速连接聚焦透镜，只需要极少的设置时间，大大提高了操作效率。此外，其物理结构确保了该器件的长期耐用性和可靠性能。
