锥透镜

卓越的精度适用于广泛的应用。

锥透镜 - 来自艾斯飞睿的高精度

与非球面透镜相比,锥透镜的形状类似于圆锥。由于锥透镜的圆锥形,可以产生环形光束轮廓,即所谓的贝塞尔光束。环形光束的直径取决于轴锥角,并随着轴锥和图像平面之间距离的增加而减小,环形宽度保持不变。

锥透镜的应用

锥透镜主要被用于 光束整形 以及其他多种 激光应用. 一个特定的用途是产生非衍射贝塞尔光束。强度分布几乎不变的区域,其长度由锥透镜的角度和直径定义。 贝塞尔光束是非衍射光束,非常适合应用于医疗领域、研究、测量技术 以及激光调整. 还有一个特殊的应用是和光镊子和光片一起工作 荧光显微镜

与其他锥透镜或镜片相结合,可以产生各种光束轮廓,例如准直环形光束和可变环形焦点。

与激光扩束器、透镜或第二锥透镜相结合的光学效果如下所示。

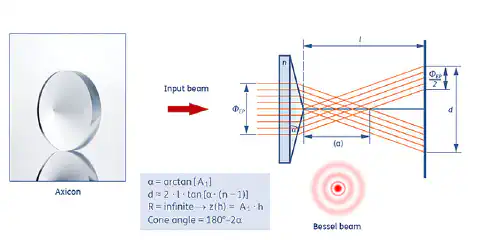

锥透镜与其他光学元件组合产生贝塞尔光束的光学效应
锥透镜与其他光学元件组合产生贝塞尔光束的光学效应


与另一光学元件的组合

1. 锥透镜的照明通过将其与激光扩束镜相组合进行优化。这将允许改变所产生的贝塞尔光束的长度。
2. 所产生的环形焦点的直径由所用透镜焦距来定义。例如,环形焦点的产生用于材料加工和眼科手术。
3. 通过组合两个锥透镜产生准直的环形光束。光束直径随着两个元件之间的距离而变化。

第三光学元件的效果

4. 这种设置使得非球面镜焦距宽度减小,从而可在衍射极限以下聚焦。这是通过非球面镜环形照明实现的。
5. 所示设置适合于改善球面透镜的聚焦质量。通过所谓的区域补偿(即透镜各个区域的环形照明),消除了球面像差的影响,从而改善了聚焦。
6. 该设置用于生成可变环形焦点。通过移动第二个锥透镜,可调整环形焦点的直径。

艾斯飞睿出品的锥透镜

艾斯飞睿基于高端技术制造表面形状偏差(RMSi)达0.04µm的锥透镜。 我们与客户一起,从原型制造到批量生产,从大量光学透镜中开发和生产合适的解决方案。我们的StockOptics产品线涵盖各种在库锥透镜、光学镀膜以及个性化定制解决方案。在我们的网店中,后者的表面偏差为RMSi≤0.07µm。

为了简化对准并获得最佳成像结果,艾斯飞睿还使用了专门开发的支架对锥透镜进行精确对准。此外,与艾斯飞睿所有安装好的光学元件一样,含套件的锥透镜可以通过公制细螺纹轻松地连接到其他元件上。请了解更多关于艾斯飞睿已安装光学透镜的优势。

受益于圆锥形,锥透镜可以被用于各种各样的使用场景。


符合RoHS & REACH规范

艾斯飞睿制造的所有产品符合RoHS和REACH法规,并有相应的证书保证。

📎 Download RoHS Declaration

📎 Download REACH Declaration


了解我们精选的高精度锥透镜。

客户定制的锥透镜

根据您的特定规格,我们的光学设计师将为您开发匹配的锥透镜 - 这得益于我们最新的生产和测量技术,保证高水平的精度。 无论是镀膜还是没有镀膜,或是已安装的还是单独的锥透镜,由于使用了艾斯飞睿专门开发的CNC控制研磨和抛光工艺进行生产,我们的锥透镜都具备高达200 nm的全局形状误差(不规则性)和40 nm 的RMSi精度。我们的锥透镜具备以下特点:


  • 适用于UV/VIS/IR范围的客户定制锥透镜
  • 为广泛的应用提供个性化的 光学设计
  • 卓越的表面质量,粗糙度值低至5Å
  • 高端镀膜



品质卓越 品质卓越 - 最高品质的表面
作为定制解决方案,非球面锥可生产不规则度 RMSi ≤ 0.05 µm 的凸轴棱镜和凹轴棱镜。 根据客户的要求,我们生产原型、小系列和系列。
独特技术 独特技术 - 超出标准精度
asphericon 不仅拥有最现代的制造技术,还拥有独特的高端精加工工艺、超精确的测量选项和高质量的涂层技术。
补充服务 补充服务 - 测量、镀膜和光学安装座
我们生产光学镀膜以满足您的个性化需求,用高质量框架完善您的轴棱镜和/或表征它们。

规格

定制化锥透镜*
直径 1 - 420 mm
直径公差 +/- 0,03 mm
RMS不规则度 (RMSi) 40 nm
表面瑕疵 (Scratch/Dig) 20-10
镀膜 Customer specific
激光损伤阈值 NA
测量 (可选) 全表面干涉
交期 3-4周
*Best-fit-specifications

📎 Download Production capabilities


联系我们的团队
联系我们的团队
Jena的销售团队

网上商城StockOptics的锥透镜

了解我们独家挑选的库存产品 - a|Axicons. 它们具有卓越的表面形状偏差RMSi≤0.07µm和以下规格:


  • 有两种直径可供选择 (25.4 mm 和 50.8 mm)
  • 适用于高功率激光应用
  • 可提供4种标准镀膜
  • 直接从库存发货
  • 符合RoHS规范



交付准备就绪 交付准备就绪 - 供货快、交货时间短
精密制造的轴棱镜的优点与批量生产的成本优势相结合:StockOptics 系列的轴棱镜可以通过我们的网上商店轻松直接从库存中订购。
高品质安装座 高品质安装座 - 刻有镜片规格
完美对准的精选 a|Axicons 还可提供高精度安装座和偏心 < 10 µm。 标有镜头规格的安装座可以在各种应用中方便地进行操作。
高品质涂层 高品质涂层 - 标准化或个别化
asphericon 制造的光学涂层涵盖从紫外线到近红外范围的光谱范围,从抗反射涂层到特定波长的滤光层,以满足您的个性化需求。

请求报价


RMSi [nm]Diameter [mm]λDesign [nm]MaterialCoating
Product CodeRMSi [nm]Scratch-DigDiameter [mm]Angle [degree]Edge Thickness [mm]λDesign [nm]MaterialCoatingPrice uncoatedPrice coated
XFL25-005-U-U7040-2025.40.55.0780Fused SilicaA / B / C / X552.00665.00 询价
XFL25-010-U-U7040-2025.41.05.0780Fused SilicaA / B / C / X552.00665.00 询价
XFL25-020-U-U7040-2025.42.05.0780Fused SilicaA / B / C / X552.00665.00 询价
XFL25-050-U-U7040-2025.45.05.0780Fused SilicaA / B / C / X552.00665.00 询价
XFL25-100-U-U7040-2025.410.05.0780Fused SilicaA / B / C / X552.00665.00 询价
XFL25-200-U-U7040-2025.420.05.0780Fused SilicaA / B / C / X552.00665.00 询价
XFL50-005-U-U7040-2050.80.58.0780Fused SilicaA / B / C / X896.001045.00 询价
XFL50-010-U-U7040-2050.81.08.0780Fused SilicaA / B / C / X896.001045.00 询价
XFL50-020-U-U7040-2050.82.08.0780Fused SilicaA / B / C / X896.001045.00 询价
XFL50-050-U-U7040-2050.85.08.0780Fused SilicaA / B / C / X896.001045.00 询价
XFL50-100-U-U7040-2050.810.08.0780Fused SilicaA / B / C / X896.001045.00 询价
XFL50-200-U-U7040-2050.820.08.0780Fused SilicaA / B / C / X896.001045.00 询价
Prices are valid per piece and in USD. Sales only to commercial customers. All prices are exclusive of VAT.

Coating options

AR-Coatings
A: RMAX <1.0%, RAVG ≤0.4%, 400-600 nm, AOI=0°
B: RMAX <1.0%, RAVG ≤0.4%, 600-1050 nm, AOI=0°
C: RMAX <1.0%, RAVG ≤0.4%, 1000-1600 nm, AOI=0°
X: RMAX <1.0%, RAVG ≤0.4%, 240-380 nm, AOI=0°
* Custom coatings available upon request.
