激光扫描
用于非接触测量和质量控制的激光光束整形器和反射镜
激光扫描仪使用激光束扫描周围的物体,并确定它们的表面和形状。它们通常用于扫描条形码和分析物体,即所谓的3D激光扫描。
条形码扫描
扫描条形码时,反射光的含义是,一个带有几个透镜的转轮将激光束引导到条形码上。黑线和白色间隙的不同反射通过旋转镜轮传输到光学接收器并进行评估(见图1)。
图1:条形码激光扫描仪的结构
三维激光扫描
在3D激光扫描中,发射激光束和反射激光束之间的时间差被转换为3D模型。为此,激光通过精细网格中的旋转镜轮扫描周围的物体和空间条件。当激光束发出时,计时器开始运行,只有当物体反射的光束被激光接收器内的光电二极管转换为电信号时,计时器才停止测量时间。通过与软件系统的耦合和确定的时间,可以将扫描的身体和表面转换为3D模型,并在显示器上可视化。此外,可以对反射光强度做出关于物体亮度的陈述。根据从数千个单独点获得的信息,创建基于测量表面点的三维坐标和灰度值的点云。众多的测量点允许对扫描对象进行快速、逼真和可再现的成像。
激光扫描的应用领域
虽然条形码激光扫描主要用于货物物流和采购等领域,但3D激光扫描提供了广泛的应用。非接触测量方法也适用于难以到达和复杂的物体,如桥梁或屋顶结构。例如,在建筑中,激光扫描用于计算和规划立面测量。在纪念碑保护领域,它可以用来确定历史建筑的现状,例如,这为规划建设措施提供了宝贵的信息。工厂及其工厂的数字记录用于现代化和转换措施的规划。另一个优点是连续生产,这节省了时间和金钱。

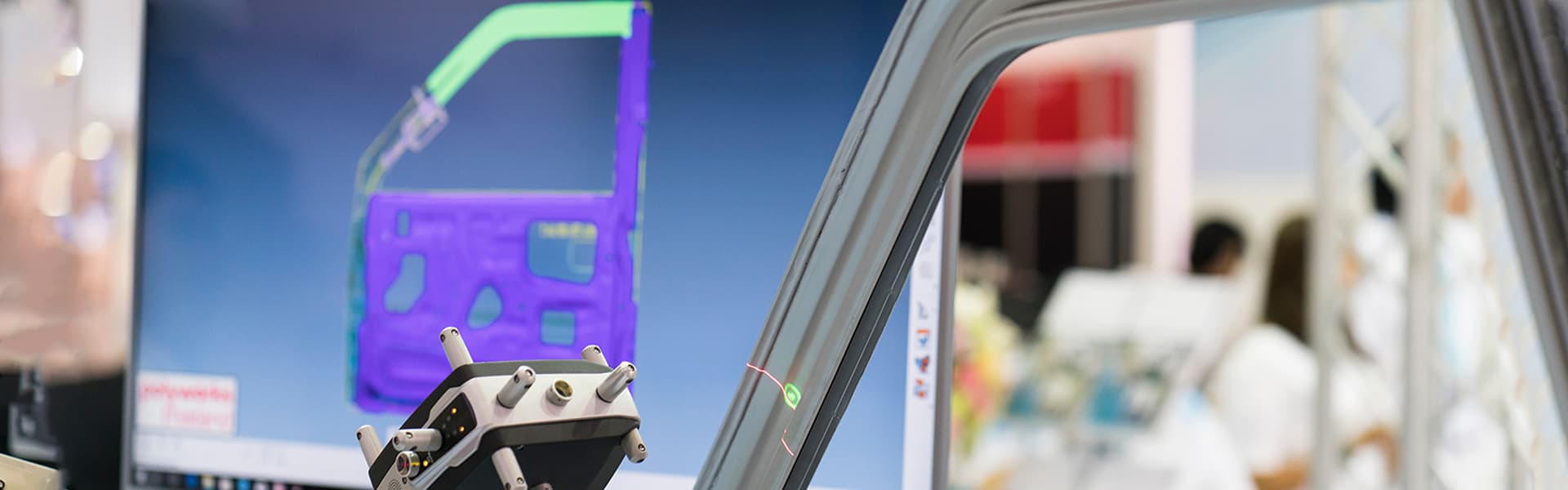

3D激光扫描也用于质量控制领域,扫描的产品根据其几何形状与存储的目标模型进行比较,实际形式与目标形式之间的偏差以颜色显示,以确保高效生产和制造。例如,在生产的不同阶段,可以通过比较测量来检测产品的变形或腐蚀。
电影行业使用3D激光扫描对电影位置进行数字可视化。例如,可以规划照明和摄影机路径。游戏行业使用激光扫描的位置来模拟虚拟现实。
激光扫描仪需要各种高质量的光学器件,从光束整形系统到半透明反射镜。艾斯飞睿提供广泛的高质量光学器件和镀膜技术,使您的激光扫描仪能够完美地满足您的要求。
