光谱仪
用于地球和空间观测的收集电磁辐射的光学器件
卫星系统的远场探测已成为空间技术的一个特殊领域。这种环境分析使用特殊仪器、复杂的光谱仪或传感器。这些项目的目标包括对气候的调查和监测,以及对大气中的空气污染或污染物形成的相关检查。成功的探测需要设计复杂的光学组件,以承受极端的环境条件,并确保尽可能好的成像质量。
电磁波谱
电磁辐射作为波辐射由物体连续或脉冲发射,并且不需要传播介质。因此,它可能需要很长的距离,甚至在太空中也是如此。远场勘探利用了这一特点。电磁辐射中出现的全部波长范围从短波长到长波长,称为电磁波谱。根据各个材料特性,
- 偏转、散射或反射,
- 吸收和
- 传输
电磁辐射发生在所研究的物体或材料的界面处。为了测量这种辐射,需要复杂的系统和单独调整的光学器件。除了高质量的球面镜、非球面镜或反射镜系统外,还使用高性能传感器(例如在光谱仪内)来检测电磁辐射。此外,还需要一个载波(卫星)、一个放置和控制单元。对于数据传输,也需要一个影响深远的数据传输系统。

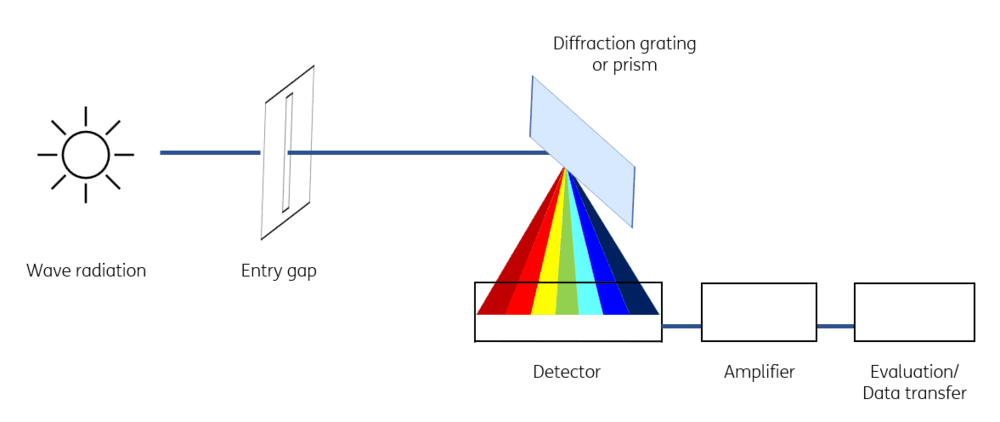

图1:光谱仪的简化示意结构
地球大气层遥感
由于卫星上安装了高质量的光谱仪,地球大气层的遥感为各种环境分析提供了丰富的新的、有用的全球信息。光谱仪充当传感器,其任务是分析和测量散射到大气中并被地球表面反射的阳光(=电磁辐射)。为此,入射光的光谱成分由棱镜和/或光栅结构分解(见图1),并由多镜头相机(即所谓的多光谱相机)记录。所获得的光谱包含关于地球大气层的散射和吸收行为以及地球表面的反射行为的特定信息。例如,由于光谱颜色的不同,气溶胶颗粒可以与云颗粒区分开来。高数据密度和相关的复杂计算导致了极其复杂的分析。
哨兵4号和5号作为项目示例
光谱仪用于哨兵4号和哨兵5号等任务,这是欧盟和欧空局联合项目哥白尼计划的卫星。两者都设计用于紫外线、可见光和近红外光谱范围,哨兵5号光谱仪还用于短波红外光谱范围。这些项目的目标包括监测欧洲和北非地区的空气质量(哨兵4号)和测量微量气体和气溶胶(哨兵5号)。作为项目合作伙伴,艾斯飞睿为哨兵4号的光谱仪生产了各种高质量的非球面镜和球面镜。所制造的光学器件具有高端表面形状、粗糙度和形状偏差公差的特点。
在我们的网站上了解更多关于哨兵4号光谱仪的信息 参考故事.
艾斯飞睿提供高精度光学器件,如非球面镜和球面镜,以及用于高性能空间光谱仪的其他光学元件。除了极为紧凑的设计,为系统内的其他组件留出空间外,即使对于不寻常的几何形状,我们也能保证最佳的成像质量。我们的精加工工艺,如高端精加工,可确保最低的粗糙度值。
