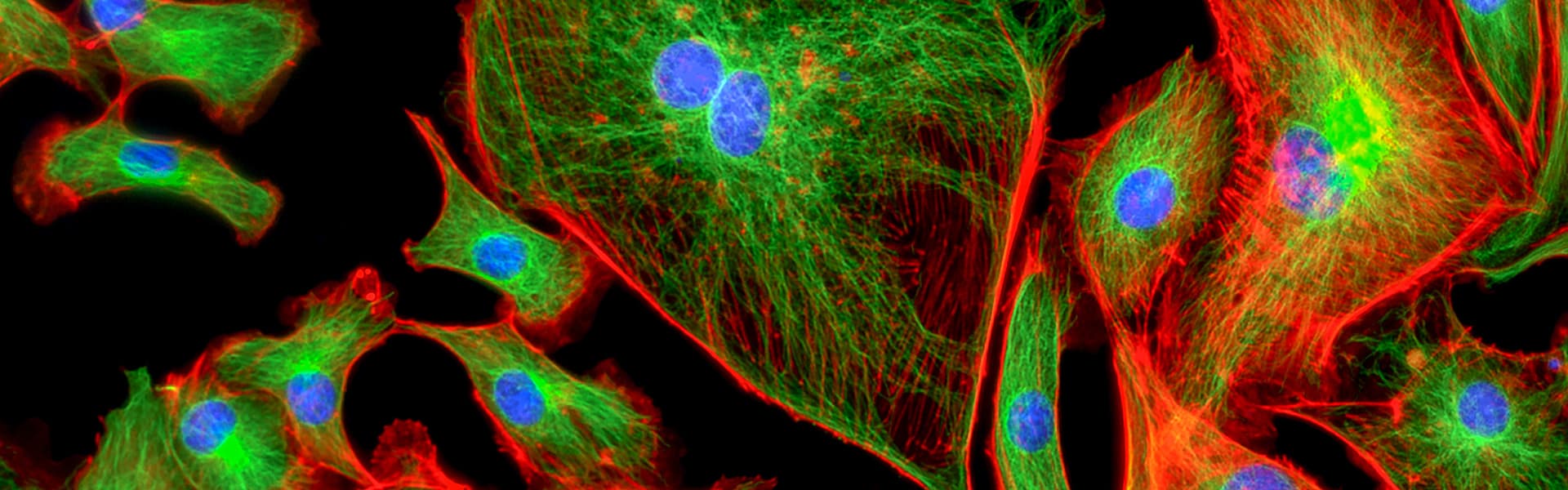

Fluoreszenzmikroskopie

Filter, Strahlteiler & Strahlaufweiter zur Beobachtung von Zellen

Die Fluoreszenzmikroskopie zählt zur Familie der Lichtmikroskopie und basiert auf dem physikalischen Effekt der Fluoreszenz. Dabei werden die Farbeigenschaften der sogenannten Fluorochrome ausgenutzt, die durch Licht einer bestimmten Wellenlänge angeregt werden und das absorbierte Licht mit veränderter Wellenlänge wieder zurückstrahlen.

Morphologische Untersuchungen, Analysen von Messwerten im Nanometerbereich und in Echtzeit sichtbar werdende Vorgänge verschiedenster Kulturen werden mit der Fluoreszenzmikroskopie ermöglicht. Ob im Bereich der Biochemie, der Biophysik oder der Medizin: Eine schnelle und detailreiche Detektion von hellen, farbenreichen Floreszenzen erleichtert den Messvorgang der Fluoreszenz-Mikroskopie und bildet die Grundlage für neue Erkenntnisse. Für optimale Messergebnisse und beste Auflösung bedarf es präzisester Optiken - sei es durch die Optimierung und Fokussierung von Strahlengängen, passgenaue Filter oder hochwertige Beschichtungen.

Das Sichtbarmachen der Fluoreszenz unter dem Fluoreszenzmikroskop wird durch spezielle Filter gewährleistet, die den Durchgang einzelner Wellenlängen ermöglichen. Zu den speziellen Filtern des Fluoreszenzmikroskops gehören:

  • ein Anregungsfilter,
  • ein Emissionsfilter und
  • ein dichroitischer Strahlteiler.

Individuelle Anregungsfilter lassen die jeweilige Wellenlänge des Lichtes passieren, die notwendig ist, um einen bestimmten Farbstoff in der zu untersuchenden Probe zu erregen. Der dichroitische Spiegel reflektiert die anregende Wellenlänge zum Objektiv, welches den Strahl auf das Präparat konzentriert. Das vom Präparat zurückgeworfene Licht bündelt sich im Objektiv und ist im erregten Zustand i.d.R. langwelliger, als das einfallende Licht. Den dichroitischen Spiegel durchlaufend, passiert das zurückgeworfene Licht den Emissionsfilter und wird auf die Wellenlänge der Emission reduziert. Rückstände des anregenden Lichtes, die noch nicht am dichroitischem Spiegel gestoppt wurden, werden am Emissionsfilter herausgefiltert. Im Idealfall trifft allein das Emissionslicht auf einen im Mikroskop verbauten Detektor und wird in der jeweiligen Farbe sichtbar.

Für optimale Messergebnisse bedarf es einer gleichmäßigen Ausleuchtung, besonders wenn ein großes Sichtfeld von mehreren Mikrometern oder Millimetern gefordert wird. Bei einer inhomogenen Ausleuchtung kann es z.B. zu einer ungleichmäßigen Aktivierung der zu untersuchenden Moleküle kommen. Die Folge: Die im Zentrum befindlichen Moleküle fluoreszieren stärker als solche, die sich in der Peripherie des einfallenden Beleuchtungsstrahls befinden. Ist die Periphere nicht äquivalent zum Zentrum ausgeleuchtet, kommt es weiterhin zu Schattierungen bei der späteren Zusammenführung der einzeln aufgenommenen Bild-Raster. Messungen, wie z.B. von Zell- und Gewebeproben, können folglich zu keiner zuverlässigen Analyse herangezogen werden. Probleme wie diese können durch das Einsetzen des a|TopShape und des a|BeamExpanders überwunden werden. Ermöglicht wird dies durch die in den Systemen verbauten Asphären, die sowohl durch ihre kompakte Bauweise als auch durch ihre Präzision und höchste optische Qualität überzeugen. Der Einsatz der optischen Komponenten a|TopShape und a|BeamExpander ermöglicht die Umformung des Gauss-Strahls zu einem einheitlichen Flat-Top-Profil und damit die gleichmäßige Ausleuchtung über das gesamte Sichtfeld. Die generierte Flat-Field-Illumination überzeugt durch eine hohe räumliche Kohärenz, unschlagbare optische Leistung sowie durch eine hohe Homogenität von > 95 %. Die gleichmäßige Anregung der Moleküle und minimale Bildüberlappungen (5%) können zu Ihrer vollsten Zufriedenheit garantiert werden.

Folgende Grafik zeigt das Funktionsprinzip und allgemeinen Aufbau eines Fluoreszenzmikroskops.

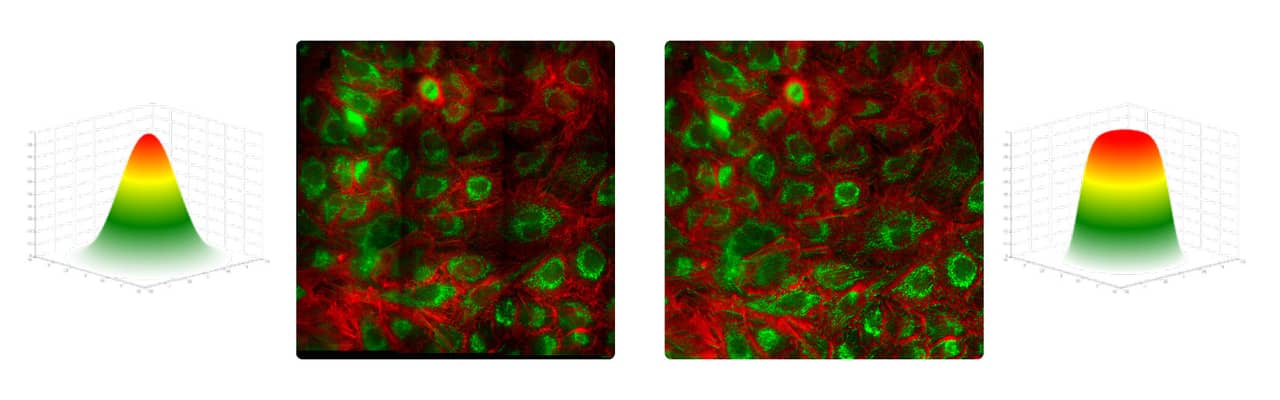

Quantitative Analysen innerhalb der laserbasierten Fluoreszenzmikroskopie können durch ungleichmäßige Ausleuchtungen, erzeugt durch Gaußsche Strahlprofile, erschwert werden. Faktoren, wie Lichtquelle und Beleuchtungsoptiken, beeinflussen die Gleichmäßigkeit. Diese Merkmale sind besonders anspruchsvoll, wenn ein großes Sichtfeld (Field of view) untersucht werden soll. Messbilder werden in der Fluoreszenzmikroskopie durch Bildraster generiert. Die einzelnen Bilder werden dabei so aufgenommen, dass sich die Ränder überlappen und sie anschließend in der Nachbearbeitung zusammengesetzt werden können. Ist die Beleuchtung ungleichmäßig, hat das finale Bild abgedunkelte Ränder um jedes einzelne Bild - Messungen von Zell- und Gewebeproben werden unzuverlässig. Weiterer Nachteil der ungleichmäßigen Beleuchtung: die ungleichmäßige Aktivierung der Moleküle. Diejenigen, die dem Zentrum des Strahls am nächsten sind, fluoreszieren stärker, als diejenigen am Rand.

Ein Forscherteam am College of Optics and Photonics, der University of Central Florida in Orlando, konnte diese Probleme überwinden, indem es aphericons Strahlformer a|TopShape und den a|BeamExpander in einen Mikroskop-Aufbau integrierte. Das Set-up zur Flachfeldbeleuchtung (kurz FFI für flat-field illumination) formt Gaußstrahlen zu einem gleichmäßigen Flat-Top Profil um. Der a|TopShape ist extrem tolerant gegenüber Größenschwankungen eintreffender Laserstrahlen (± 10 %) und arbeitet achromatisch. Die sehr gute optische Leistung (Homogenität > 95%) ermöglicht eine gleichmäßige Ausleuchtung und damit auch Aktivierung der Moleküle. Darüber hinaus ermöglicht das FFI Set-up eine randlose gestitchte Bildgebung mit minimaler Bildüberlappung (5%).

Weitere Informationen zum Projekt erhalten Sie in unserer Referenzstory.

Mit unserer breitgefächerten Produktpalette können wir Ihnen eine Vielzahl optimaler Lösungsvorschläge anbieten, von verbesserten Abbildungsqualitäten durch Asphären bis hin zu verschiedensten Filterschichten für das Separieren unterschiedlicher Wellenlängen. Auch auf Ihre individuellen Designwünsche geht unser erfahrenes Team sehr gern ein – für eine passgenaue und funktionale Lösung.

Asphären
Custom Asphären
Custom Asphären
Custom Asphären x
Custom Asphären

Entdecken Sie unsere maßgeschneiderten Asphären mit unübertroffener Oberflächenqualität.

Custom Asphären auf einen Blick

  • Kundenspezifische Asphären für den UV/VIS/IR-Bereich
  • Individuelle optische Designs für alle Anwendungen
  • Beugungsbegrenzte Qualität mit einem Strehl-Verhältnis von bis zu 0,99
  • Hervorragende Oberflächenqualität mit Rauheitswerten von nur 5 Å

Mehr erfahren

StockOptics Asphären
StockOptics Asphären
StockOptics Asphären x
StockOptics Asphären

Wählen Sie zwischen den Serien a|High-NA, a|Low-NA und a|FusedSilica. Die auf Basis von CNC-Maschinen geschliffene und polierten Linsen erfüllen höchste Anforderungen an Fertigungsqualität und -toleranz.

a|Aspheres auf einen Blick

  • Präzisionspolierte Asphären (a|High-NA, a|Low-NA und a|FusedSilica)
  • CNC-geschliffen und poliert für höchste Oberflächenrauheit
  • Materialien: S-LAH64, N-BK7, Quarzglas
  • Durchmesser: 10 mm bis 100 mm
  • Lieferung direkt ab Lager für kurze Lieferzeit

Mehr erfahren

Strahlformung
a|TopShape
a|TopShape
a|TopShape x
a|TopShape

Der a|TopShape ist ein innovativer Strahlformer, der kollimierte Gaußstrahlen in kollimierte Top-Hat Strahlen umwandelt.

Mehr erfahren

a|TopShape LD
a|TopShape LD
a|TopShape LD x
a|TopShape LD

Der a|TopShape LD erzeugt stabile Top-Hat Strahlprofile in Arbeitsabständen von bis zu 4,5 m Entfernung. Da der effektive Arbeitsabstand bei einer nachfolgenden Reduzierung der Strahlgröße abnimmt, eignet sich dieser a|TopShape besonders für Anwendungen, die kleinere Strahldurchmesser erfordern.

Mehr erfahren

a|AiryShape
a|AiryShape
a|AiryShape x
a|AiryShape

Der a|AiryShape ermöglicht in Kombination mit einer Fokussierlinse die Umwandlung von kollimierten Gaußstrahlen in verschiedene fokussierte Strahlprofile (z.B. Top-Hat, Donut).  Dank seiner kompakten Bauweise lässt er sich problemlos in bestehende Set-ups integrieren.

Mehr erfahren

Strahlaufweitung
a|BeamExpander
a|BeamExpander
a|BeamExpander x
a|BeamExpander

Der a|BeamExpander ist ein monolithisches Laserzubehör mit nur einer asphärischen Linse für höchste Präzision. Erleben Sie nahezu unbegrenzte Möglichkeiten mit bis zu 32-facher Strahlvergrößerung und optimierter Leistung für verschiedene Designwellenlängen - individuell gemessen und zertifiziert.

Mehr erfahren

Optische Beschichtung
Beschichtungen für Strahlteiler
Beschichtungen für Strahlteiler
Beschichtungen für Strahlteiler x
Beschichtungen für Strahlteiler

Auf der Basis von thermisch sehr stabilen dielektrischen Schichten realisieren wir kundenspezifisch gewünschte Teilverhältnisse, typischerweise 50 % / 50 % (R/T) oder auch 30 % / 70 % (R/T).

Mehr erfahren
