Optische Qualitätskontrolle

Objektive und Sensoren für die Qualitätssicherung

Die optische Qualitätskontrolle bezeichnet verschiedenste Prüfverfahren zur Qualitätsbestimmung und -sicherung von Erzeugnissen der Produktion. Bestimmt werden kann so die Quantität von Bauteilen, aber auch deren Abmessung, Qualität gelaserter Beschriftungen oder Oberflächenbeschaffenheit. Da die Überprüfung optisch, das heißt ohne Berührung, stattfindet, besteht keine Gefahr, dass Oberflächen beschädigt werden. Gängige Verfahren zur optischen Überprüfung der Qualität sind z.B.

  • Laserscanning,
  • Imaging oder
  • Thermografie-Systeme.

Ein besonderes optisches Messverfahren, welches vor allem in der Optikbranche Anwendung findet, ist die Interferometrie. Zur Kontrolle der Beschaffenheit von sphärischen und asphärischen Flächen wird hierbei das Prinzip der Interferenzstreifen, welche durch Überlagerung kohärenter Lichtwellen entstehen, angewandt.

Zu überprüfende Objekte werden innerhalb des gewählten Verfahrens ganzheitlich erfasst und ein Abgleich der vorliegenden Werte, wie z.B. Maße oder Temperatur, mit den geforderten Sollwerten vorgenommen. Eine Überwachung jedes Fertigungsschrittes kann im laufenden Produktionsprozess permanent und in Echtzeit erfolgen, wodurch ein schnelles Eingreifen bei fehlerhaften Erzeugnissen ermöglicht wird. Weiterhin wird durch optische Qualitätssicherung Pseudoausschuss vorgebeugt. Die Kosten können somit gesenkt und die Zeit effektiv genutzt werden. Das Ergebnis: maximale Wirtschaftlichkeit. Einsatzgebiete der optischen Qualitätskontrolle finden sich z.B. in der Automobilindustrie, der Medizintechnik oder im Maschinenbau, aber eben auch in der Optik/Photonik.

Laserscanning/Imaging

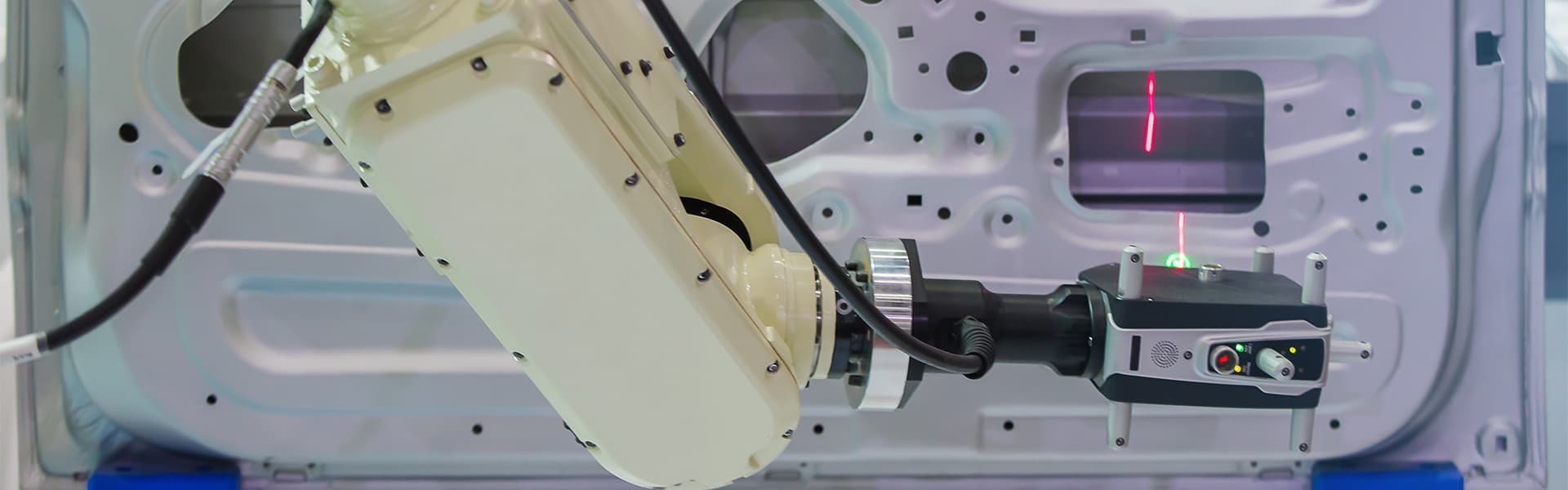

Grundlage jeder optischen Qualitätskontrolle bilden hochmoderne Optiken und Sensoren. Laserbasierte Kamera-Systeme und optische Sensoren können beispielsweise Konturen abtasten, um fehlerhafte Produkte auszusortieren. Die hohe Genauigkeit optischer Qualitätskontrollen erlaubt selbst bei komplexen Bauteilen eine sichere Qualitätsprüfung. Zunehmend engere Toleranzen und die Prüfung von Oberflächenbeschaffenheiten sind präzise und reproduzierbar realisierbar. Hochpräzise Optiken wie beispielsweise perfekt abbildende Asphären ermöglichen die Erfassung der zu prüfenden Werkstücke und Erzeugnisse im vollen Umfang. Laserstrahlen können ideal gebündelt oder aufgeweitet, Kamera-Linsen für den täglichen Einsatz veredelt werden.

Thermografie

Bei der thermischen Qualitätskontrolle über Infrarot-Kameras eines Thermografie-Systems werden die vom Werkstück ausgehenden Infrarot-Strahlen visualisiert. Die Temperaturerfassung des Werkstücks legt mögliche Fehltemperierungen offen, die in folgenden Fertigungsschritten zu verminderter Qualität führen könnten, beispielsweise Abweichungen von der Soll-Geometrie. Qualitativ hochwertige Infrarot-Optiken dienen einer gezielten Erfassung der Wärmestrahlung, für eine sichere, sowie zuverlässige Qualitätsbestimmung.

Interferometrie

Interferometer können eingesetzt werden, um sehr empfindliche, optische Flächen zu vermessen. Durch Überlagerung eines Referenzstrahls, mit dem von der zu vermessenden Fläche reflektierten Strahl entstehen so genannte Interferogramme. Diese stellen eine vollflächige Fehlerkarte des Messobjektes dar und lassen Schlüsse über die Qualität oder Weiterbearbeitung einer Optik zu. Kernstück interferometrischer Vermessungen sind hochauflösende Objektive.

(IR) Asphären von asphericon liefern beste Abbildungseigenschaften und können in unterschiedlichen optischen Prüfverfahren zum Einsatz kommen. Gern beraten wir Sie zum Einsatz dieser und weiterer Optiken unseres Produktportfolios. Sie haben selbst ein Interferometer in Ihrem Maschinenpark und sind auf der Suche nach einem leistungsstarken Objektiv? Entdecken Sie auch das weltweit einzige asphärische Fizeau-Objektiv a|FizeriC!

Asphären
Custom Asphären
Custom Asphären
Custom Asphären x
Custom Asphären

Entdecken Sie unsere maßgeschneiderten Asphären mit unübertroffener Oberflächenqualität.

Custom Asphären auf einen Blick

  • Kundenspezifische Asphären für den UV/VIS/IR-Bereich
  • Individuelle optische Designs für alle Anwendungen
  • Beugungsbegrenzte Qualität mit einem Strehl-Verhältnis von bis zu 0,99
  • Hervorragende Oberflächenqualität mit Rauheitswerten von nur 5 Å

Mehr erfahren

StockOptics Asphären
StockOptics Asphären
StockOptics Asphären x
StockOptics Asphären

Wählen Sie zwischen den Serien a|High-NA, a|Low-NA und a|FusedSilica. Die auf Basis von CNC-Maschinen geschliffene und polierten Linsen erfüllen höchste Anforderungen an Fertigungsqualität und -toleranz.

a|Aspheres auf einen Blick

  • Präzisionspolierte Asphären (a|High-NA, a|Low-NA und a|FusedSilica)
  • CNC-geschliffen und poliert für höchste Oberflächenrauheit
  • Materialien: S-LAH64, N-BK7, Quarzglas
  • Durchmesser: 10 mm bis 100 mm
  • Lieferung direkt ab Lager für kurze Lieferzeit

Mehr erfahren

Objektive
Fizeau-Objektive
Fizeau-Objektive
Fizeau-Objektive x
Fizeau-Objektive

Mit ultra-präzisen Objektiven revolutioniert asphericon die Messtechnik und definiert die Fizeau-Interferometrie neu. Entdecken Sie das weltweit einzige asphärische Fizeau-Objektiv a|FizeriC. Neben der Reduktion der Anzahl verwendeter Linsen wird durch den Einsatz einer High-End-Asphäre vor allem die Vergrößerung des Messbereiches ermöglicht...

Mehr erfahren

Kundenspezifische Objektive
Kundenspezifische Objektive
Kundenspezifische Objektive x
Kundenspezifische Objektive

Sind Sie auf der Suche nach einer maßgeschneiderten Lösung für Ihre Anwendung? Fragen Sie uns einfach an! Wir entwickeln auch individuelle Objektive.

Jetzt Anfrage stellen
